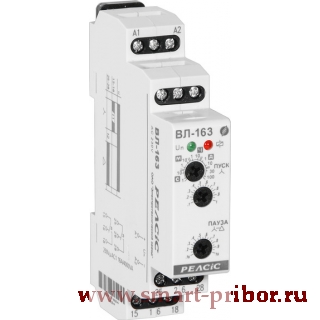

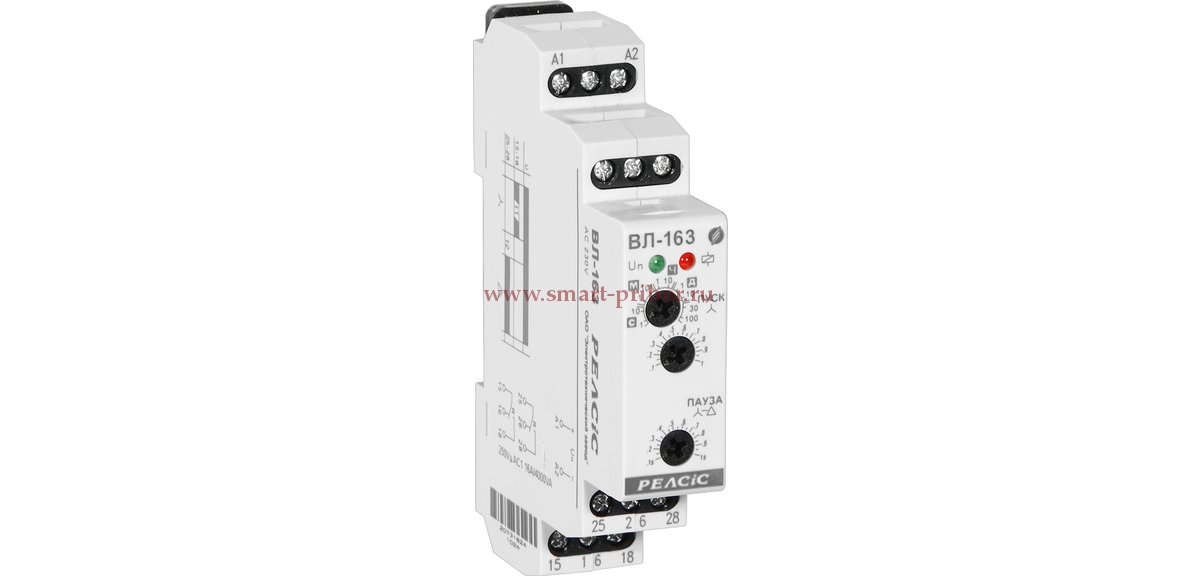

ВЛ-163 реле времени
Предназначено для обеспечения плавного запуска электродвигателей, а также для уменьшения пусковых токов при включении двигателей.
Область применения: помещения с искусственно регулируемыми климатическими условиями.
- Выдержки времени:
- t1 («звезда»): от 0,1с до 100 дней ( 0,1-1,0 с; 1-10 с; 0,1- 1,0 мин; 1-10 мин; 0,1-1,0 ч; 1-10 ч; 0,1-1 день, 1-10 дней; 3-30 дней; 10-100 дней)
- t2 (время паузы между «звездой» и «треугольником»: 0,1- 1с - Напряжение питания: 220В переменного тока
- Степень защиты реле: IP40
- Степень защиты выводных зажимов: IP20
- Монтаж: на DIN-рейку
- Диапазон рабочих температур: от -20 до +55°С
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей.
Характеристики |
Значения |
Основная погрешность, %, не более |
5 |
Погрешность от изменения температуры на 1°С, % |
0.01 |
Разброс, %, не более |
0.2 |
Допустимые отклонения напряжения питания, % |
-15…+10 |
Потребляемая мощность, ВА, не более |
12 |
Масса, кг, не более |
0.09 |
Габаритные размеры, мм |
90х17,5х65 |
Количество и род контактов |
2 переключающих |
Номинальный коммутируемый ток (АС-1), А |
16 |
Коммутируемое напряжение (AC-1), В |
250 |
Индикация выхода |
мультифункциональный красный светодиод |
Механическая износостойкость, циклов |
3х107 |
Электрическая износостойкость, циклов |
0,7х105 |
Длительность управляющего импульса, мс, не менее |
25 |
