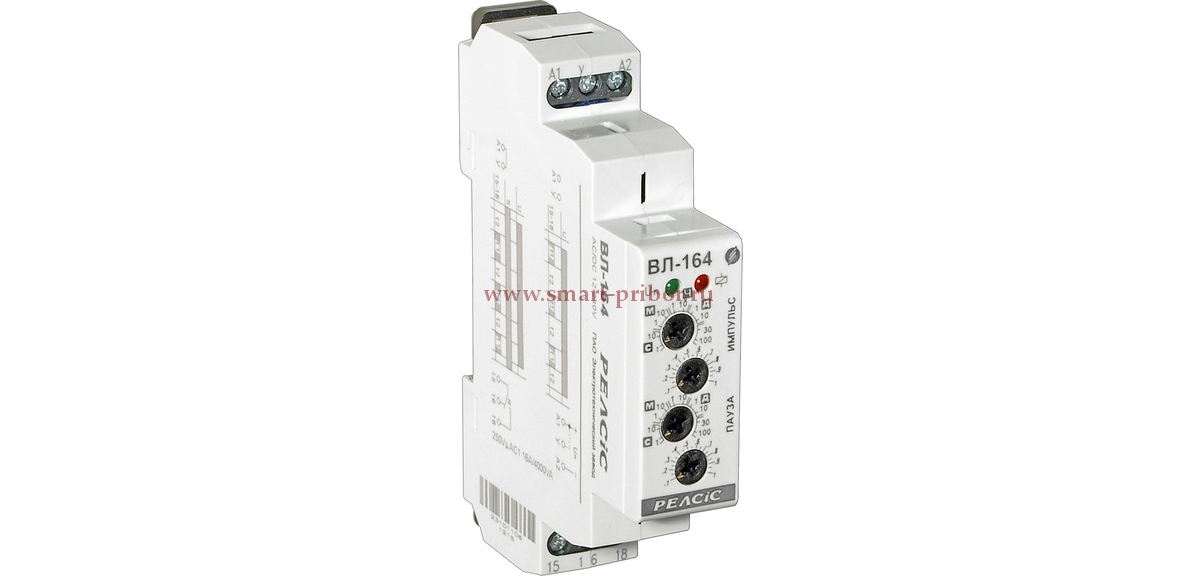

ВЛ-164 реле времени

Предназначено для выдачи команд в цепи управления схем автоматики и других устройств после отработки предварительно установленных выдержек времени.

Область применения: помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени: 0.1…1, 1…10 (с, мин, ч, дней); 3...30 дней, 10...100 дней
  • Напряжение питания, постоянный и переменный ток: 12…240 В
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Монтаж: на DIN-рейку
  • Диапазон рабочих температур: от -20 до +55°С

Предназначено для выдачи команд в цепи управления схем автоматики и других устройств после отработки предварительно установленных выдержек времени.

Область применения: помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени: 0.1…1, 1…10 (с, мин, ч, дней); 3...30 дней, 10...100 дней
  • Напряжение питания, постоянный и переменный ток: 12…240 В
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Монтаж: на DIN-рейку
  • Диапазон рабочих температур: от -20 до +55°С

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Реле времени ВЛ-164 имеет две временные функции - циклическая работа с импульса или циклическая работа с паузы. Выбор функции осуществляется при помощи внешней перемычки между выводами S и A1. При отсутствии перемычки реле начинает работу с импульса, при наличии - с паузы.



Характеристики

Значения

Погрешность уставки времени, %, не более

5

Погрешность от изменения температуры на 1°С, %

0.01

Разброс, %, не более

 0.2

Допустимые отклонения напряжения питания, %

 -15…+10

Потребляемая мощность, ВА/Вт, не более

3/1,7

Масса, кг, не более

0.068

Габаритные размеры, мм

90х17,5х65

Количество и род контактов

1 переключающий

Номинальный коммутируемый ток, А

16

Коммутируемое напряжение, В, постоянного/переменного тока

24/250

Механическая износостойкость, циклов

3х107

Электрическая износостойкость, циклов

0,7х105

Длительность управляющего импульса, мс, не менее

25
