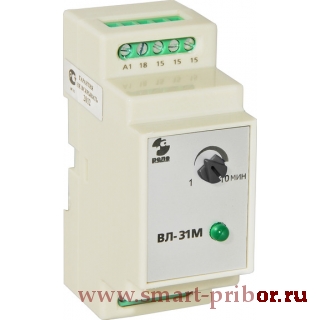

ВЛ-31М реле времени (лестничный выключатель)
Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие.
Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
- Выдержки времени: 1…10мин
- Напряжение питания, переменный ток: 220 В
- Степень защиты реле: IP40
- Монтаж: на DIN-рейку или на плоскость
- Диапазон рабочих температур: от -20 до +45°С
Реле времени размещено в пластмассовом корпусе. На передней панели находится потенциометр регулировки выдержки времени и индикатор срабатывания исполнительного реле.
Характеристики |
Значения |
Потребляемая мощность |
не более 2.5Вт |
Допуск напряжения питания |
-15…+10% |
Регулировка выдержки времени |
потенциометр |
Средняя основная погрешность |
5% |
Погрешность от измениения температуры на 1°С |
не более 0.1% |
Число и род контактов |
1 замыкающий |
Номинальный ток |
16А |
Коммутируемое напряжение |
220В 50Гц/24В пост. |
Механическая износостойкость |
1х106 циклов ВО |
Электрическая износостойкость |
5х105 циклов ВО |
Управляющее напряжение |
питающее напряжение |
Клеммы управления |
S-A1 |
Длительность управляющего импульса |
не менее 0.1с |
Время повторной готовности |
3с |
Диапазон температур хранения |
-40…+80°С |
Рабочее положение |
произвольное |
Максимальное сечение присоединяемых проводов |
2.5 мм2 (с гильзой 1.5 мм2) |
Габаритные размеры |
36х87х59 мм |
Вес реле |
0.15 кг |
