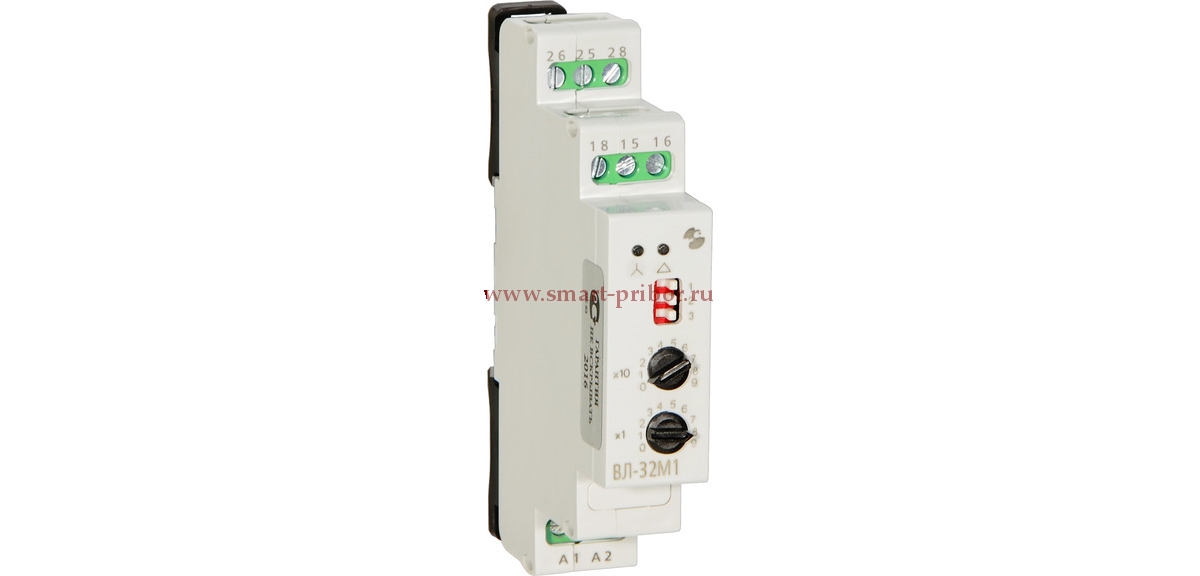

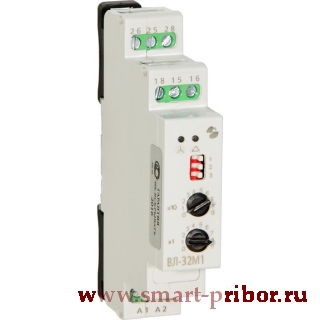

ВЛ-32М1 реле времени (переключатель звезда-треугольник)
Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие.
Основное применение: в качестве переключателя «звезда – треугольник» при пуске электродвигателей.
Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
- Выдержки времени: 0.1…9.9 (с/мин/ч), 1…99 (с/мин/ч)
- Напряжение питания, постоянный и переменный ток: 24…220 В
- Степень защиты реле: IP40
- Степень защиты выводных зажимов: IP20
- Монтаж: на DIN-рейку или на плоскость
- Диапазон рабочих температур: от -40 до +50°С
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Диапазон выдержки времени (секунды, минуты, часы) выбирается DIP-переключателями 1, 2 и 3. В пределах выбранного диапазона время выдержки устанавливается десятичными переключателями единиц «X1» и десятков «X10» на передней панели реле.
Характеристики |
Значения |
Средняя основная погрешность, % |
0.2 |
Погрешность от изменения температуры на 1°С, % |
0.1 |
Время повторной готовности, с, не более |
0.1 |
Время возврата, с, не более |
0.1 |
Допустимые отклонения напряжения питания, % |
0…+20 |
Потребляемая мощность, Вт, не более |
1.4 |
Масса, кг |
0.15 |
Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее) |
0.1А, 12В = (не менее 5х105) 7А, 30В = (не менее 105) 7А, 250В = (не менее 105) |
Допустимые режимы коммутации |
103 замыканий до 30А на время до 0.1с с размыканием до 5А, 245В ~ или 30В = до 0.1Гц |
