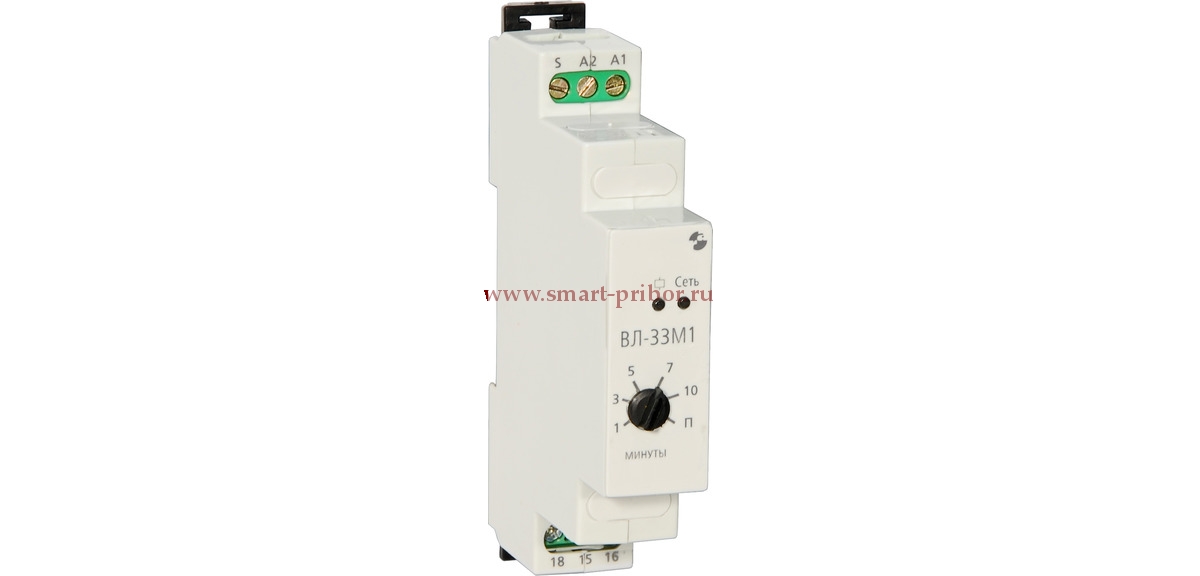

ВЛ-33М1 реле времени
Предназначено для коммутации электрических цепей с регулируемой выдержкой времени и применяется в схемах автоматики как комплектующее изделие. Может использоваться для управления освещением (лестничный выключатель).
Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
- Выдержки времени: 1,3,5,7,10 минут
- Напряжение питания, постоянный и переменный ток: 24…220 В
- Степень защиты реле: IP40
- Степень защиты выводных зажимов: IP20
- Монтаж: на DIN-рейку или на плоскость
- Диапазон рабочих температур: от -20 до +45°С
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Реле ВЛ-33М1 работает в 2-х режимах - «формирование импульса» и «коммутация», выбираемых переключателем на передней панели. Первые 5 положений переключателя соответствуют режиму «формирования импульса по спаду управляющего сигнала».
|
Характеристики |
Значения |
|
Погрешность отсчета выдержки времени, % |
2 |
|
Погрешность от изменения температуры на 1°С, % |
0.1 |
|
Время повторной готовности, с, не более |
0.2 |
|
Допустимые отклонения напряжения питания, % |
-15…+10 |
|
Потребляемая мощность, Вт, не более |
1.4 |
|
Масса, кг, не более |
0.15 |
|
Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее) |
0.1А, 12В = (не менее 5х105 ) 16А, 30В = (не менее 9х104 ) 16А, 220В = (не менее 9х104 ) |
