ВЛ-55М1 реле времени

Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие. Отсчет времени начинается от момента снятия питающего напряжения.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени: 0.1...1с, 1...10с, 3...30с
  • Напряжение питания, постоянный и переменный ток: 24…220 В
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Монтаж: на DIN-рейку
  • Диапазон рабочих температур: от -20 до +45°С

Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие. Отсчет времени начинается от момента снятия питающего напряжения.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени: 0.1...1с, 1...10с, 3...30с
  • Напряжение питания, постоянный и переменный ток: 24…220 В
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Монтаж: на DIN-рейку
  • Диапазон рабочих температур: от -20 до +45°С

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

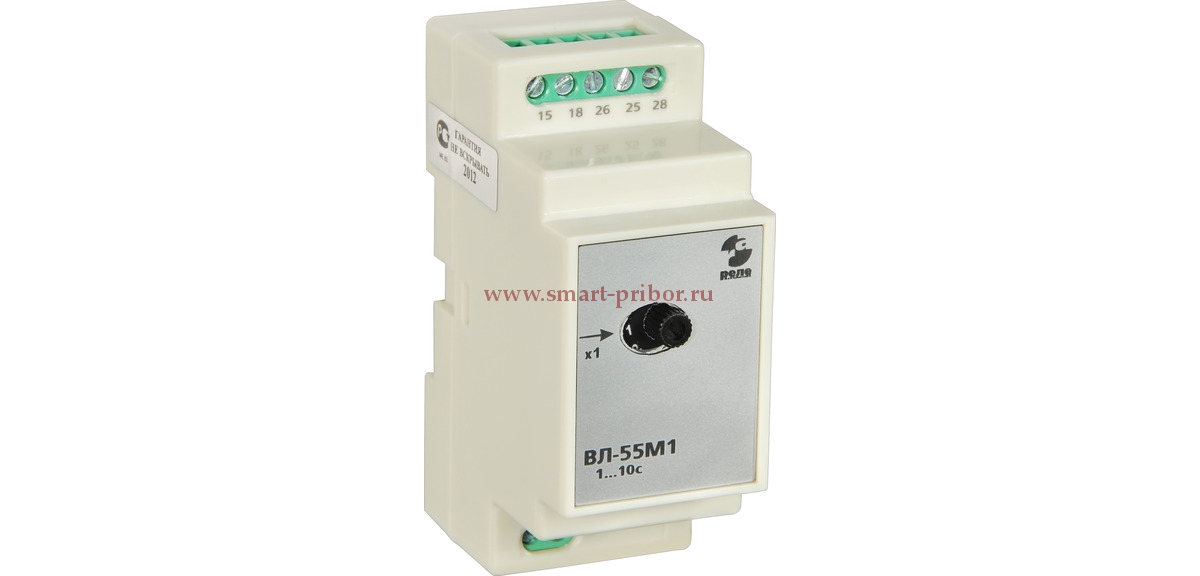

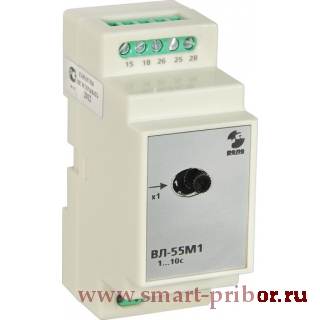

Реле времени размещено в пластмассовом корпусе. В верхней и нижней частях размещены контактные зажимы для подключения источника питания и внешних коммутируемых цепей. На передней панели находится регулятор установки времени срабатывания реле после отключения питающего напряжения.

Одновременно с подачей напряжения питания происходит срабатывания реле и после снятия напряжения питания реле возвращается в исходное состояние через заданное время. Временной интервал задается регулировочным резистором на передней панели реле.



Характеристики

Значения

Средняя основная погрешность, %

5

Погрешность от изменения температуры на 1°С, %

0.1

Время повторной готовности, с, не более

 0.5

Допустимые отклонения напряжения питания, %

 -15…+10

Время предварительного пребывания реле под напряжением питания для обеспечения выдержки времени с заданной точностью, с, не менее

 5

Потребляемая мощность, Вт, не более

 3.5

Количество и вид контактов

1 переключающий,

1 замыкающий

Масса, кг

0.15

Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее)

1А, 12В = (не менее 5х105 )

8А, 220В = (не менее 9х104 )

2017-03-29_11-25-19
