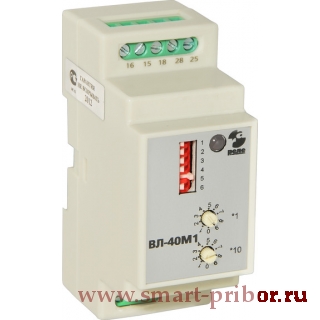

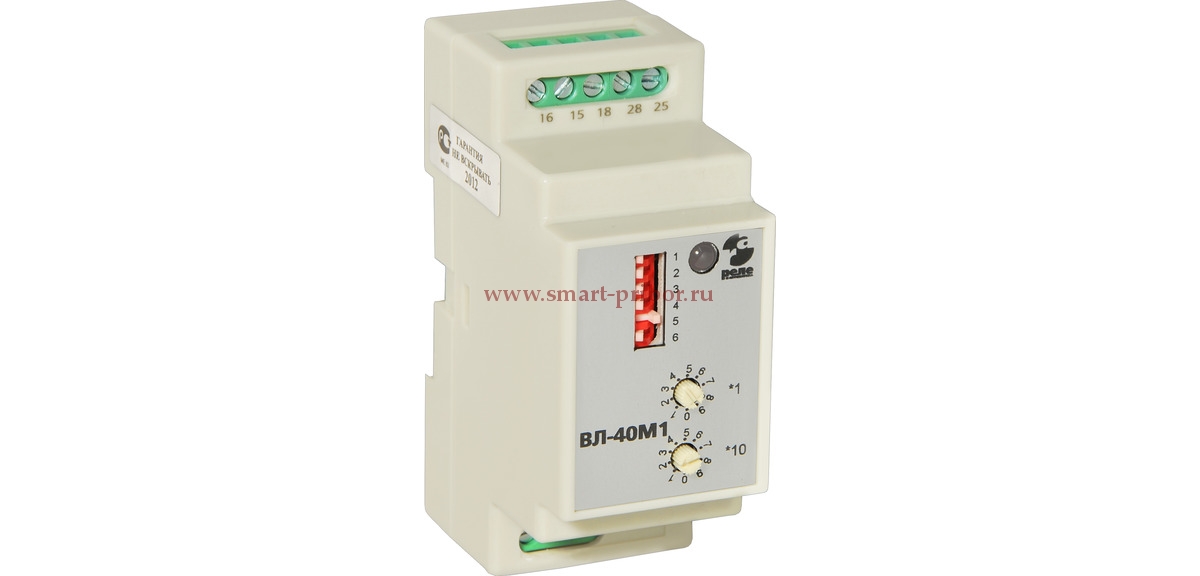

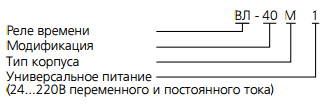

ВЛ-40M1 реле времени
Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени, и применяется в схемах автоматики как комплектующее изделие.
Является функциональным аналогом реле ВЛ-54 и может использоваться для его замены.
Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
- Выдержки времени: 0.1…9.9, 1…99 (с, мин, ч)
- Напряжение питания, постоянный и переменный ток: 24…220 В
- Степень защиты реле: IP40
- Степень защиты выводных зажимов: IP20
- Монтаж: на DIN-рейку
- Диапазон рабочих температур: от -20 до +45°С
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Время выдержки устанавливается переключателями единиц (x1) и десятков (x10) на передней панели реле, а диапазон - переключателями 1, 2 и 3.
Режимы работы реле задаются с помощью DIP-переключателя, расположенного на передней панели. Номер режима задается переключателями 4, 5 и 6. Каждому из 6 режимов работы соответствует определенное положение DIP-переключателей.
Исполнительное реле имеет один замыкающий контакт и одну группу переключающих контактов с выдержкой времени.
Характеристики |
Значения |
Средняя основная погрешность, % |
0.2 |
Погрешность от изменения температуры на 1°С, % |
0.1 |
Время повторной готовности, с, не более |
0.1 |
Время возврата, с, не более |
0.1 |
Допустимые отклонения напряжения питания, % |
-15…+10 |
Потребляемая мощность, Вт, не более |
1.4 |
Масса, кг |
0.15 |
Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее) |
0.1А, 12В = (не менее 5х105 ) 8А, 30В = (не менее 9х104 ) 8А, 220В = (не менее 9х104 ) |
