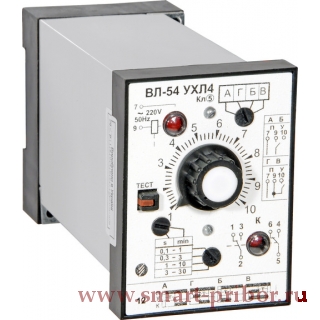

ВЛ-54 реле времени

Предназначено для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными выдержками времени в схемах промышленной автоматики.

По основным классификационным признакам реле относится к одноцепным, однокомандным, с плавной регулировкой выдержки времени и шкалой, с контактным выходом, статическим.

  • Выдержки времени:
    - исполнение 0.1с…30мин: 0.1…1с, 0.3…3с, 1…10с, 3…30с, 0.1…1мин, 0.3…3мин, 1…10мин, 3…30мин
    - исполнение 0.1мин…30ч: 0.1…1мин, 0.3…3мин, 1…10мин, 3…30мин, 0.1…1ч, 0.3…3ч, 1…10ч, 3…30ч
  • Напряжение питания, постоянный и переменный ток: 220…220 В
  • Монтаж: выступающий на плоскость или DIN-рейку; утопленный
  • Диапазон рабочих температур: от -40 до +55°С

Предназначено для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными выдержками времени в схемах промышленной автоматики.

По основным классификационным признакам реле относится к одноцепным, однокомандным, с плавной регулировкой выдержки времени и шкалой, с контактным выходом, статическим.

  • Выдержки времени:
    - исполнение 0.1с…30мин: 0.1…1с, 0.3…3с, 1…10с, 3…30с, 0.1…1мин, 0.3…3мин, 1…10мин, 3…30мин
    - исполнение 0.1мин…30ч: 0.1…1мин, 0.3…3мин, 1…10мин, 3…30мин, 0.1…1ч, 0.3…3ч, 1…10ч, 3…30ч
  • Напряжение питания, постоянный и переменный ток: 220…220 В
  • Монтаж: выступающий на плоскость или DIN-рейку; утопленный
  • Диапазон рабочих температур: от -40 до +55°С

Реле изготавливается с использованием унифицированных корпусных деталей.

Рабочее положение произвольное.

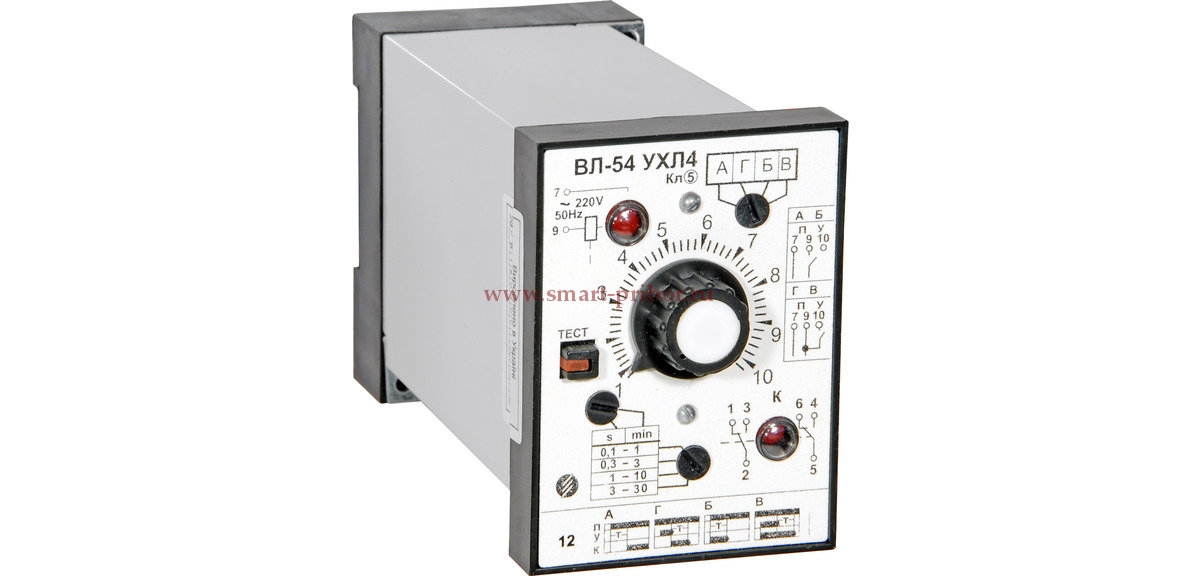

Реле времени размещено в пластмассовом корпусе. В нижней части размещены ламели для подключения к присоединительной розетке. На передней панели находятся: регулятор уставки времени срабатывания, переключатель диапазонов и алгоритмов работы.



Характеристики

Значения

Пределы допустимых отклонений напряжения питания, %

-15...+10

Количество и вид контактов

2 переключающих

Потребляемая мощность, Вт (В·А)

4.75 (4.75)

Диапазон коммутируемых токов, А

0.01...4

Время повторной готовности, с, не более

0.3

Механическая износостойкость, млн. циклов ВО

16

Приведенная погрешность, %

5

Масса, кг, не более

0.3
