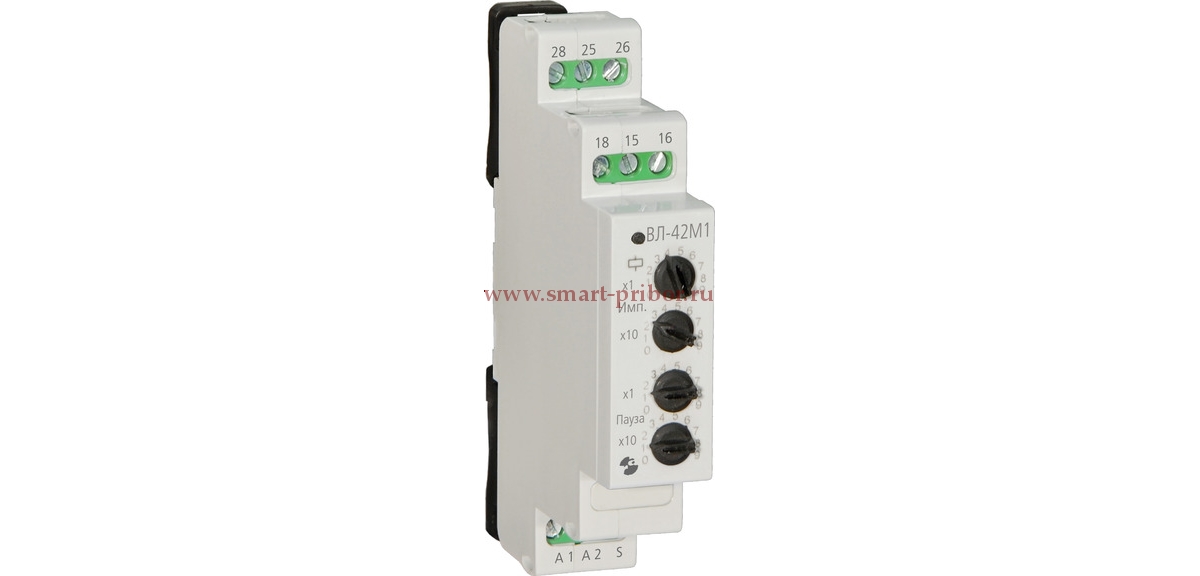

ВЛ-42М1 реле времени

Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени импульса и паузы, применяется в схемах автоматики как комплектующее изделие.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени: 0.1…9.9 (с/мин/ч), 1…99 (с/мин/ч)
  • Напряжение питания, постоянный и переменный ток: 24…220 В
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Монтаж: на DIN-рейку или на плоскость
  • Диапазон рабочих температур: от -20 до +45°С

Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени импульса и паузы, применяется в схемах автоматики как комплектующее изделие.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени: 0.1…9.9 (с/мин/ч), 1…99 (с/мин/ч)
  • Напряжение питания, постоянный и переменный ток: 24…220 В
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Монтаж: на DIN-рейку или на плоскость
  • Диапазон рабочих температур: от -20 до +45°С

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

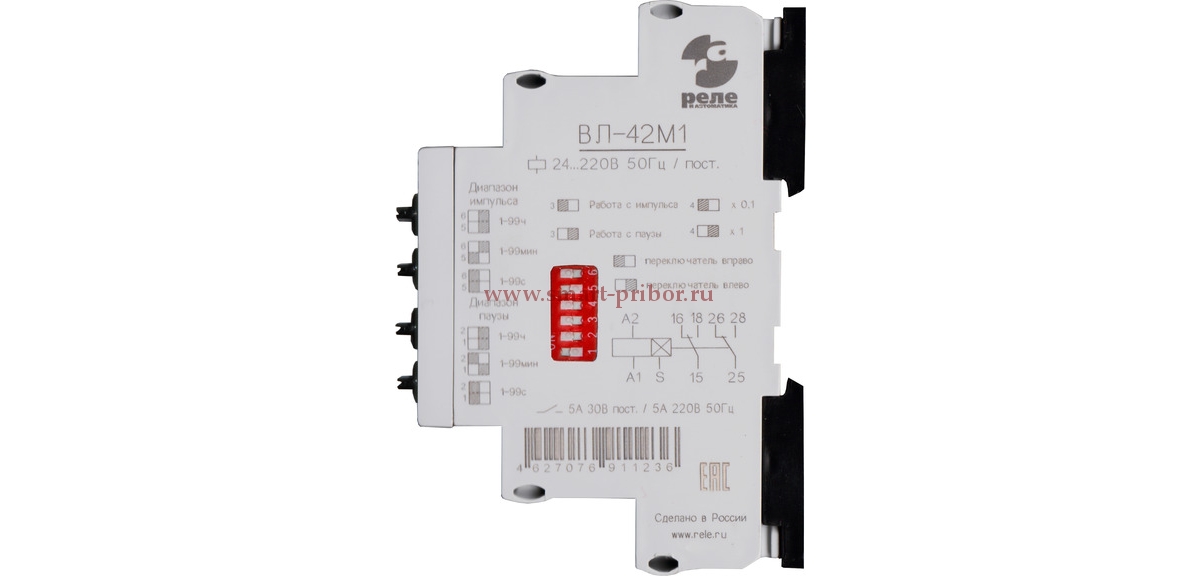

Диапазон выдержки времени паузы выбирается DIP-переключателями 1 и 2, импульса - 5 и 6, расположенными на правой боковой панели. Режим работы - с паузы или с импульса - задается с помощью DIP-переключателя 3. Общим при выборе дли- тельности импульса и паузы является переключатель 4.



Характеристики

Значения

Средняя основная погрешность, %

0.2

Погрешность от изменения температуры на 1°С, %

0.1

Время повторной готовности, с, не более

 0.1

Допустимые отклонения напряжения питания, %

 -15…+10

Потребляемая мощность, Вт, не более

 1.4

Масса, кг, не более

0.15

Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее)

0.1А, 12В = (не менее 5х105)

8А, 30В = (не менее 9х104)

8А, 220В = (не менее 9х104)

Допустимые режимы коммутации

103 замыканий до 16А на время до 0.1с с размыканием до 8А, 245В ~ или 30В = до 0.1Гц
