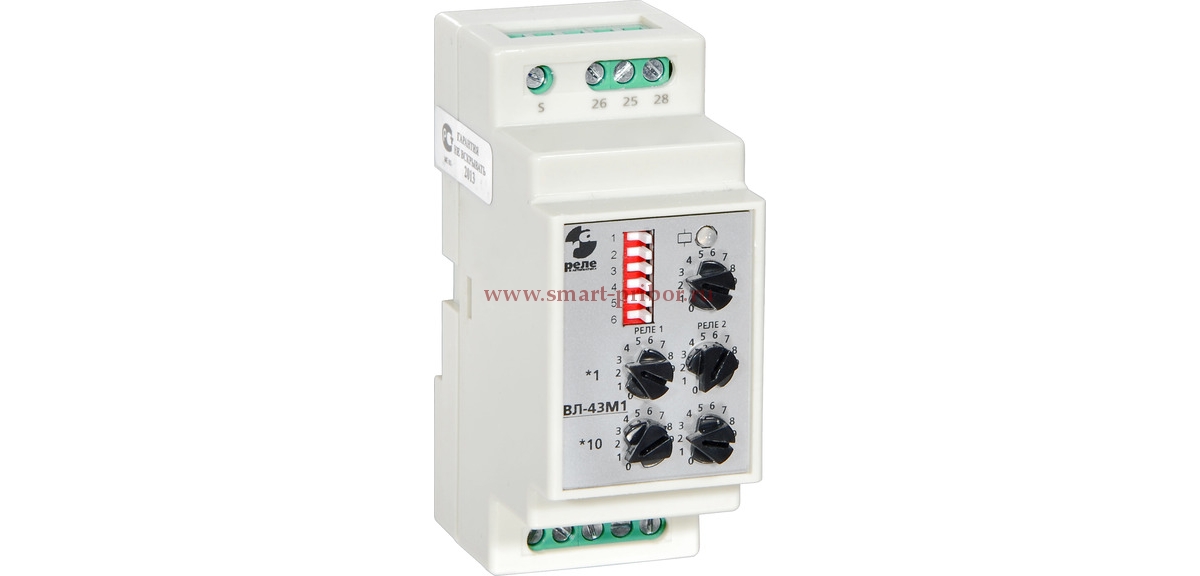

ВЛ-43М1 реле времени

Предназначено для применения в схемах автоматики как комплектующее изделие.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени: 0.1…9.9 (с/мин/ч), 1…99 (с/мин/ч)
  • Напряжение питания, постоянный и переменный ток: 24…220 В
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Монтаж: на DIN-рейку
  • Диапазон рабочих температур: от -20 до +45°С

Предназначено для применения в схемах автоматики как комплектующее изделие.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени: 0.1…9.9 (с/мин/ч), 1…99 (с/мин/ч)
  • Напряжение питания, постоянный и переменный ток: 24…220 В
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Монтаж: на DIN-рейку
  • Диапазон рабочих температур: от -20 до +45°С

ВЛ-43М1 – циклическое реле времени с двумя исполнительными реле и независимой установкой времени срабатывания каждого исполнительного реле в широком временном диапазоне.

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Диапазон выдержки времени 1 реле выбирается DIP-переключателями 1,2,3, 2-го реле – 4,5,6, расположенными на передней панели. Время выдержки в пределах выбранного диапазона устанавливается поворотными переключателями единиц (х1) и десятков (х10) на передней панели реле.



Характеристики

Значения

Длительность паузы между включениями реле

50мс, 1с, 5с, 10с, 20с, 30с, 1мин, 5мин, 10мин, 30мин

Средняя основная погрешность, %

0.2

Погрешность от изменения температуры на 1°С, %

0.1

Время повторной готовности, с, не более

 0.1

Время повторной готовности, с, не более

0.1

Время возврата, с, не более

0.1

Допустимые отклонения напряжения питания, %

-15…+10

Потребляемая мощность, Вт, не более

1.4

Масса, кг

0.15

Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее)

0.1А, 12В = (не менее 5х105)

5А, 30В = (не менее 1x105)

5А, 220В = (не менее 1x105)

Допустимые режимы коммутации

103 замыканий до 10А на время до 0.1с с размыканием до 5А, 245В ~ или 30В = до 0.1Гц
