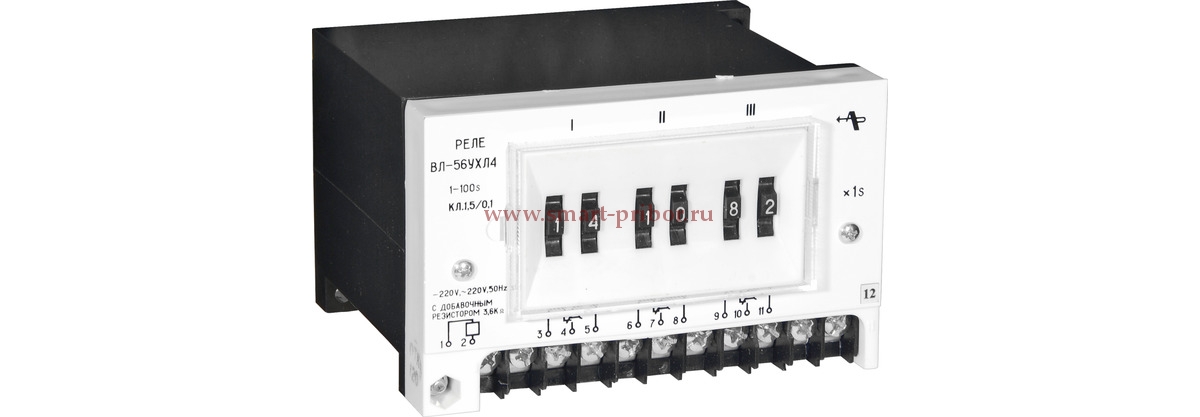

ВЛ-56 реле времени
Предназначено для коммутации электрических цепей (не более трех) с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.
Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями, районы с умеренным и холодным климатом.
- Выдержки времени: 0.1...10с, 1...100с, 0.1...10мин, 1...100мин, 0.1...10ч, 1...100ч
- Напряжение питания: 24, 110, 220 - постоянный ток, 110, 220, 230 - переменный ток 50Гц
- Степень защиты реле: IP40
- Степень защиты выводных зажимов: IP100
- Монтаж: утопленный винтами, выступающий винтами
- Диапазон рабочих температур: от -40 до +55°С
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
ВЛ-56 является трехцепным реле с выдержкой времени на включение с независимой дискретной регулировкой в каждой цепи.
Характеристики |
Значения |
Время повторной готовности, с, не более |
0.3 |
Время возврата реле, с, не более |
0.2 |
Диапазон коммутируемых токов, А |
0.01...4 |
Механическая износостойкость, не менее |
16x106 |
Потребляемая мощность, не более, В·А |
9 |
Количество выходных контактов (переключающих) |
3 |
Приведенная погрешность, %, не более |
1.5 |
Масса, кг, не более |
0.65 |
