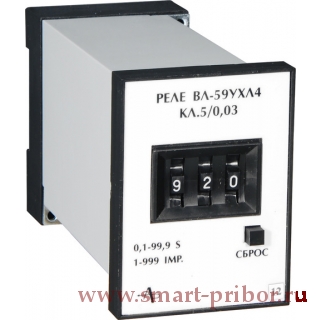

ВЛ-59 реле времени

Предназначено для выдачи команды в цепь управления схемы автоматики или другого устройства после отработки предварительно установленной выдержки времени или после отсчета заранее заданного количества импульсов.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4, районы с умеренным и холодным климатом – исполнения О и УХЛ.

  • Выдержки времени: 0.1…100с, 1…1000с
  • Напряжение питания: 24, 110, 220В - постоянного тока, 110, 220В - переменного тока
  • Монтаж: утопленный винтами, выступающий винтами
  • Диапазон рабочих температур: от +1 до +55°С

Предназначено для выдачи команды в цепь управления схемы автоматики или другого устройства после отработки предварительно установленной выдержки времени или после отсчета заранее заданного количества импульсов.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4, районы с умеренным и холодным климатом – исполнения О и УХЛ.

  • Выдержки времени: 0.1…100с, 1…1000с
  • Напряжение питания: 24, 110, 220В - постоянного тока, 110, 220В - переменного тока
  • Монтаж: утопленный винтами, выступающий винтами
  • Диапазон рабочих температур: от +1 до +55°С

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.



Характеристики

Значения

Рабочее положение

произвольное

Пределы допустимых отклонений напряжения питания, %

-15...+10

Класс точности

5/0.03

Средняя основная погрешность в любой точке шкалы, %

δ = ± (5+0.03 Tmax/T)

Разброс выдержек времени

Р = 0.2δ

Погрешность от воздействия температуры

δt = 0.12% на 1°С

Диапазон считаемых импульсов

1…999

Количество и вид контактов

1 переключающий

Потребляемая мощность на переменном и постоянном токе, В.А (Вт)

6

Диапазон силы тока, коммутируемого выходным контактом, А, постоянный, t ≤ 0.04с

0.02…0.13

Диапазон силы тока, коммутируемого выходным контактом, А, переменный, cos j ≥ 0.4

0.02…0.8

Коммутируемые напряжения постоянного и переменного тока, В

24…240

Длительно допустимая сила тока через контакт, А, не более

4.0

Механическая износостойкость, млн. циклов ВО

6.3

Коммутационная износостойкость, млн. циклов ВО

2.5

Максимальная частота считаемых импульсов при использовании внешнего контакта, импульсов/с

10

Максимальная частота считаемых импульсов при использовании бесконтактного ключа, импульсов/с

45

Масса, кг, не более

0.3

2017-04-05_09-06-30
