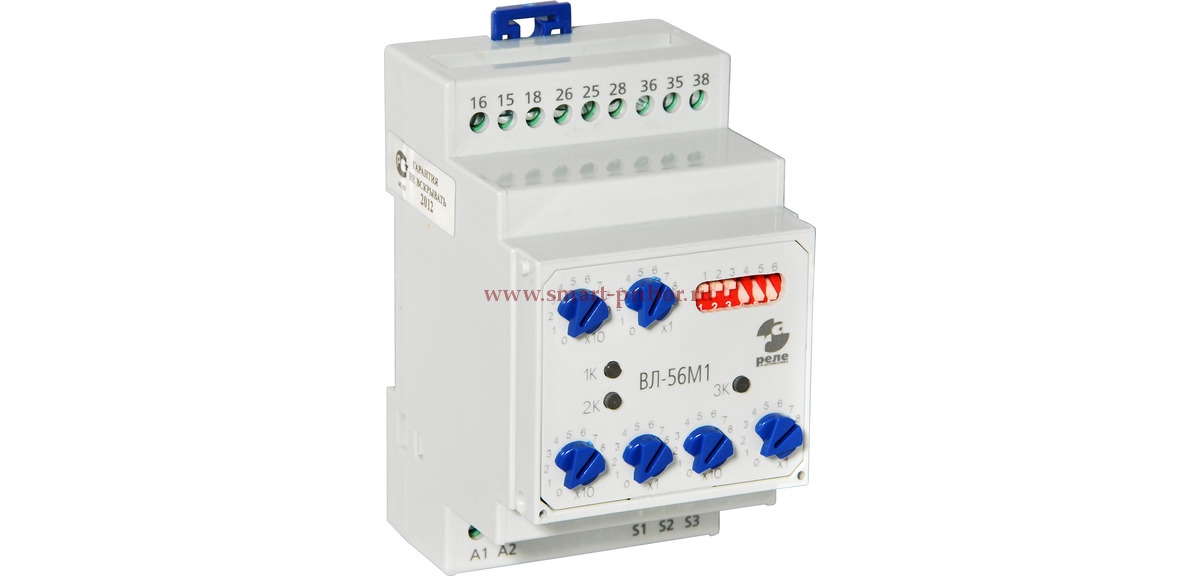

ВЛ-56М1 реле времени трехканальное
Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие.
Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
- Выдержки времени: 0.1…9.9 (с/мин/ч), 1…99 (с/мин/ч)
- Напряжение питания, постоянный и переменный ток: 24…220 В
- Степень защиты реле: IP40
- Степень защиты выводных зажимов: IP20
- Монтаж: на DIN-рейку или на плоскость
- Диапазон рабочих температур: от -20 до +45°С
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Временной диапазон выбирается DIP-переключателями 1, 2 и 3, и для всех трех каналов является одинаковым. Время выдержки в пределах выбранного диапазона устанавливается десятичными переключателями единиц «х1» и десятков «х10» на передней панели реле.
Реле может функционировать в любом из 2-х режимов – «задержка включения» или «формирование импульса». Режим работы каждого канала реле задается с помощью DIP-переключателей: 4 - для 1-го канала, 5 -для 2-го, и 6 - для 3-го, расположенных на передней панели – «задержка включения» (положение «вверх») или «формирование импульса» (положение «вниз»).
|
Характеристики |
Значения |
|
Средняя основная погрешность, % |
0.2 |
|
Погрешность от изменения температуры на 1°С, % |
0.1 |
|
Время повторной готовности, с, не более |
0.1 |
|
Время возврата, с, не более |
0.1 |
|
Допустимые отклонения напряжения питания, % |
-15…+10 |
|
Потребляемая мощность, Вт, не более |
1.4 |
|
Масса, кг, не более |
0.25 |
|
Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее) |
0.1А, 12В = (не менее 5х105 ) 5А, 30В = (не менее 9х104 ) 5А, 220В = (не менее 9х104 ) |
|
Допустимые режимы коммутации |
103 замыканий до 10А на время до 0.1с с размыканием до 5А, 245В ~ или 30В = до 0.1Гц |
