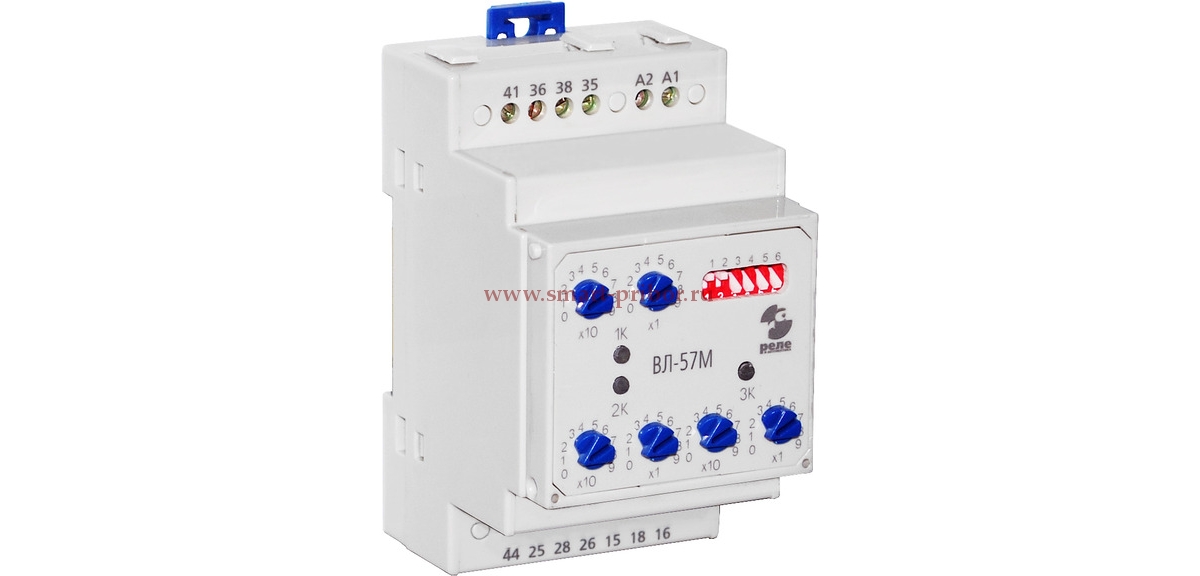

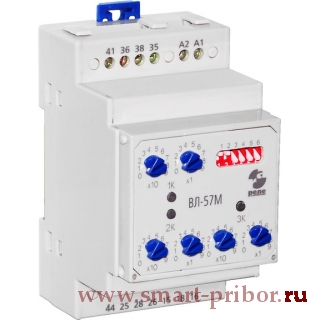

ВЛ-57М реле времени трехканальное

Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени: 0.1…9.9 (с/мин/ч), 1…99 (с/мин/ч)
  • Напряжение питания, переменный ток: 220 В
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Монтаж: на DIN-рейку или на плоскость
  • Диапазон рабочих температур: от -20 до +45°С

Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени: 0.1…9.9 (с/мин/ч), 1…99 (с/мин/ч)
  • Напряжение питания, переменный ток: 220 В
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Монтаж: на DIN-рейку или на плоскость
  • Диапазон рабочих температур: от -20 до +45°С

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Может функционировать в любом из 2-х режимов – «задержка включения» или «формирование импульса». Режим работы каждого канала реле задается с помощью DIP-переключателей: 4 - для 1-го канала, 5 -для 2-го, и 6 - для 3-го, расположенных на передней панели – «задержка включения» (положение «вверх») или «формирование импульса» (положение «вниз»).

Временной диапазон выбирается DIP-переключателями 1, 2 и 3, и для всех трех каналов является одинаковым. Время выдержки в пределах выбранного диапазона устанавливается десятичными переключателями единиц «х1» и десятков «х10» на передней панели реле.



Характеристики

Значения

Средняя основная погрешность, %

0.2

Погрешность от изменения температуры на 1°С, %

0.1

Время повторной готовности, с, не более

 0.1

Время возврата, с, не более

 0.1

Допустимые отклонения напряжения питания, %

 -15…+10

Потребляемая мощность, Вт, не более

 1.4

Масса, кг

0.25

Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее)

0.1А, 12В = (не менее 5х105)

5А, 30В = (не менее 9х104)

5А, 220В = (не менее 9х104)

Допустимые режимы коммутации

103 замыканий до 10А на время до 0.1с с размыканием до 5А, 245В ~ или 30В = до 0.1Гц

2017-03-31_09-37-40
