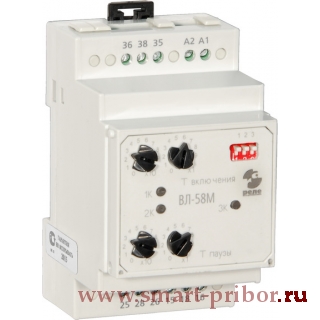

ВЛ-58М реле времени трехканальное

Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени:
    - включенного состояния исполнительных реле: 0.1…9.9с, 1…99с
    - паузы между включениями исполнительных реле: 1...99с, 0.1...9.9мин
  • Напряжение питания, переменный ток: 220 В
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Монтаж: на DIN-рейку или на плоскость
  • Диапазон рабочих температур: от -20 до +45°С

Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени:
    - включенного состояния исполнительных реле: 0.1…9.9с, 1…99с
    - паузы между включениями исполнительных реле: 1...99с, 0.1...9.9мин
  • Напряжение питания, переменный ток: 220 В
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Монтаж: на DIN-рейку или на плоскость
  • Диапазон рабочих температур: от -20 до +45°С

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Реле может работать в режиме однократного или бесконечного циклов последовательного включения исполнительных реле.

Реле размещено в пластмассовом корпусе. На передней панели расположен DIP-переключатель режимов работы и выбора диапазонов времени срабатывания исполнительных реле и времени паузы, переключатели установки времени включения реле и времени паузы в пределах выбранных диапазонов и светодиодные индикаторы текущего режима работы реле и состояния исполнительных реле.



Характеристики

Значения

Средняя основная погрешность, %

0.2

Погрешность от изменения температуры на 1°С, %

0.1

Время повторной готовности, с, не более

 0.1

Допустимые отклонения напряжения питания, %

 -15…+10

Потребляемая мощность, Вт, не более

 1.5

Масса, кг

0.25

Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее)

0.1А, 12В = (не менее 5х105 )

5А, 30В = (не менее 9х104 )

5А, 220В = (не менее 9х104 )

Допустимые режимы коммутации

103 замыканий до 10А на время до 0.1с с размыканием до 5А, 245В ~ или 30В = до 0.1Гц

2017-03-31_09-49-53
