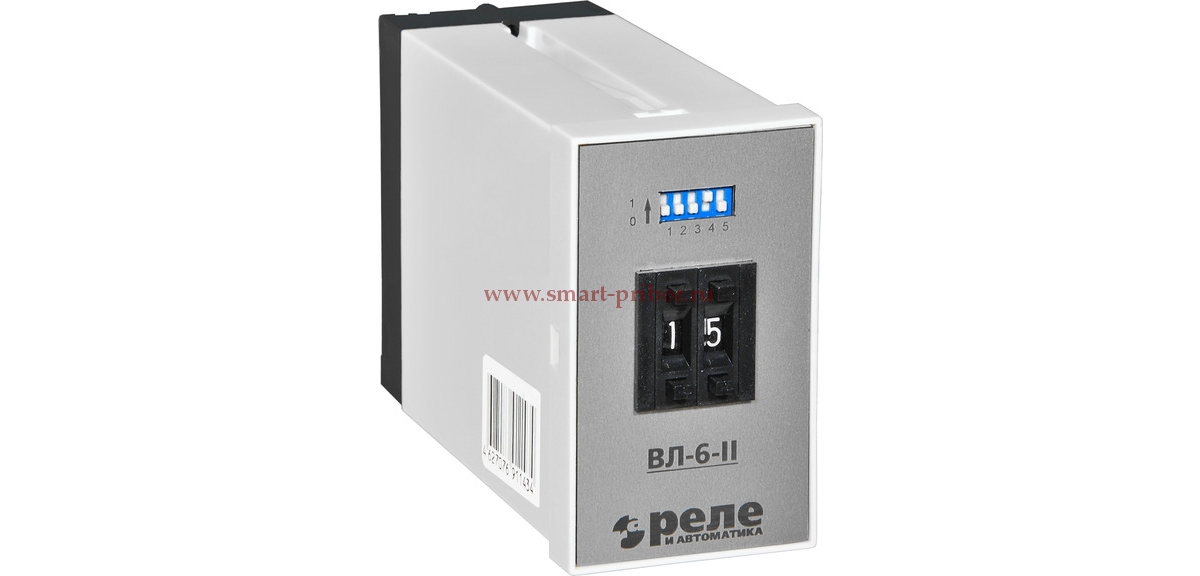

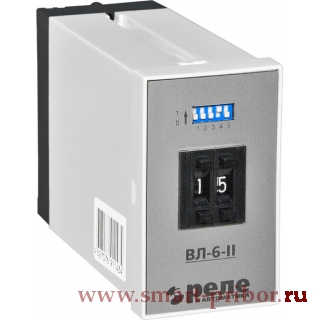

ВЛ-6-II реле времени циклическое

Является многофункциональным устройством с расширенным диапазоном питающего напряжения.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени: 0.1...9.9с, мин, ч, 1...99с, мин, ч
  • Напряжение питания, постоянный и переменный ток: 24…220 В
  • Монтаж: на винтах
  • Диапазон рабочих температур: от -20 до +45°С

Является многофункциональным устройством с расширенным диапазоном питающего напряжения.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени: 0.1...9.9с, мин, ч, 1...99с, мин, ч
  • Напряжение питания, постоянный и переменный ток: 24…220 В
  • Монтаж: на винтах
  • Диапазон рабочих температур: от -20 до +45°С

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

На передней панели устройства помимо двух секций нажимного переключателя задатчика временных интервалов находится пятисекционный DIP-переключатель, используемый для переключения временных диапазонов и алгоритмов функционирования устройства.



Характеристики

Значения

Алгоритмы функционирования

Задержка включения; формирование импульса при включении; циклический (длительность импульса равна длительности паузы (меандр).

Дискретность регулировки

0.01 Tmax

Основная погрешность, %

δ ≤0.02±0.01(Tmax/T)

Время повторной готовности, с

не более 0.08

Допустимые отклонения напряжения питания, %

 -10…+10

Количество разрядов задатчика времени

2

Масса, кг, не более

0.18

Потребляемая мощность, не более Вт

3.3

Режим работы, ПВ, %

100

Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее)

0.1А, 12В = (не менее 5х105)

5А, 30В = (не менее 9х104)

5А, 220В = (не менее 9х104)

Допустимые режимы коммутации

103 замык. до 10А на время до 0.1с с размык. до 5А, 245В ~ или 30В = до 0.1Гц
