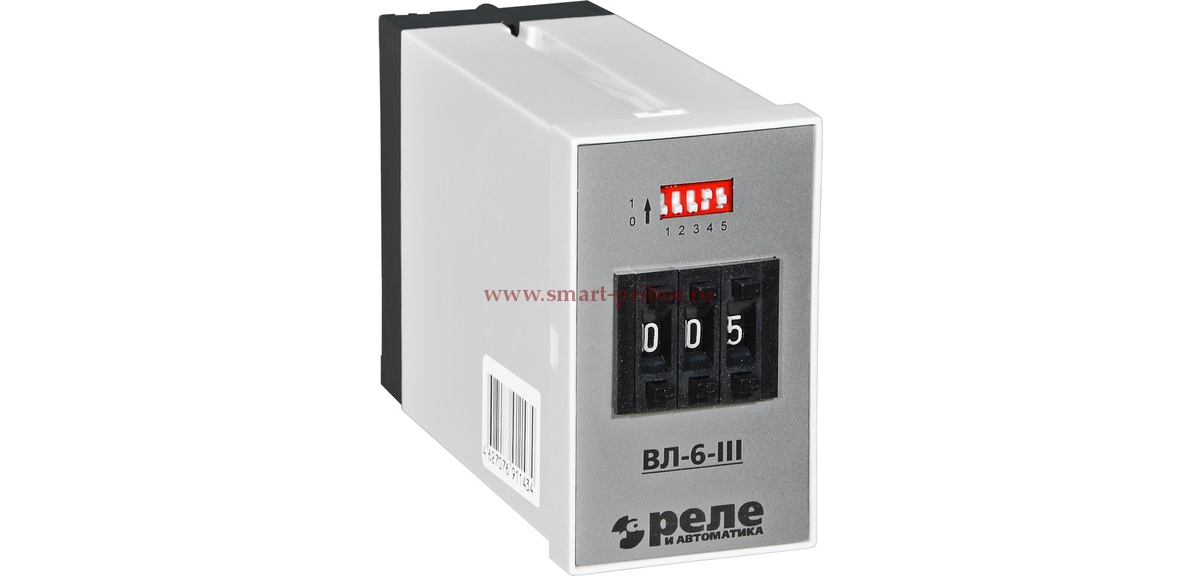

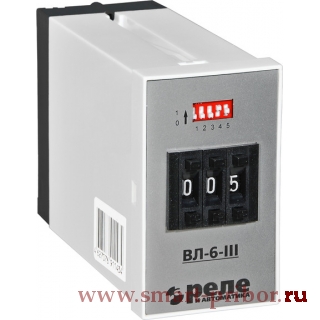

ВЛ-6-III реле времени циклическое (универсальное питание)
Является многофункциональным устройством с расширенным диапазоном питающего напряжения.
Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
- Выдержки времени: 0.1...99.9с, мин, ч, 1...999с, мин, ч
- Напряжение питания, постоянный и переменный ток: 24…220 В
- Монтаж: на винтах
- Диапазон рабочих температур: от -20 до +45°С
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
На передней панели устройства помимо трёх секций нажимного переключателя задатчика временных интервалов находится пятисекционный DIP-переключатель, используемый для переключения временных диапазонов и алгоритмов функционирования устройства.
|
Характеристики |
Значения |
|
Алгоритмы функционирования |
Задержка включения; формирование импульса при включении; циклический (длительность импульса равна длительности паузы (меандр). |
|
Дискретность регулировки |
0.001 Tmax |
|
Основная погрешность, % |
δ ≤0.02±0.001(Tmax/T) |
|
Класс точности |
0.02 |
|
Время повторной готовности, с |
не более 0.08 |
|
Допустимые отклонения напряжения питания, % |
-10…+10 |
|
Количество разрядов задатчика времени |
3 |
|
Масса, кг, не более |
0.18 |
|
Потребляемая мощность, не более Вт |
3.3 |
|
Режим работы, ПВ, % |
100 |
|
Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее) |
0.1А, 12В = (не менее 5х105) 5А, 30В = (не менее 9х104) 5А, 220В = (не менее 9х104) |
|
Допустимые режимы коммутации |
103 замык. до 10А на время до 0.1с с размык. до 5А, 245В ~ или 30В = до 0.1Гц |
