ВЛ-77Н1 реле времени двухканальное
Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.
- Выдержки времени: 0.1…99.9с, 1…999с, 0.1…99.9м, 1…999м, 0.1…99.9ч
- Напряжение питания, постоянный и переменный ток: 24…220 В
- Степень защиты реле: IP40
- Монтаж: на DIN-рейку
- Диапазон рабочих температур: от +1 до +40°С

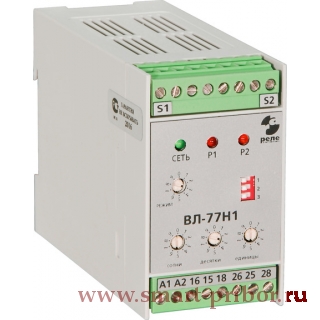

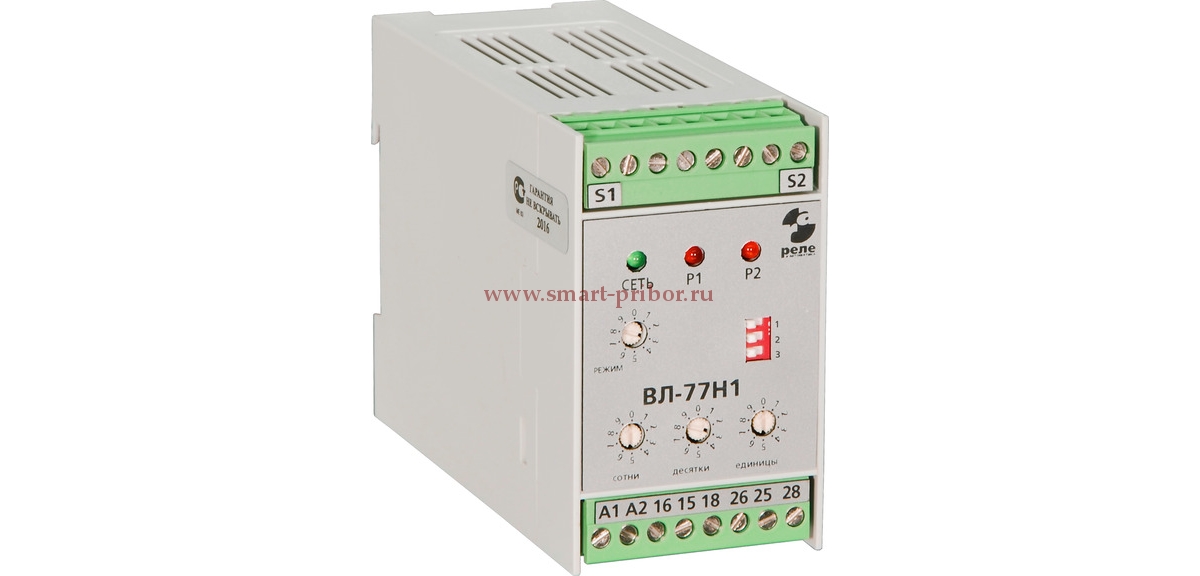

Реле размещено в пластмассовом корпусе EG45. В верхней части размещены контактные зажимы для подключения внешних цепей. На лицевой панели находятся поворотные переключатели установки выдержки времени и выбора режима функционирования, DIP-переключатели выбора диапазона выдержки времени и 3 светодиода: 1 зеленый – горит при подаче питания или мигает при отсчете времени при выключенном реле основного канала, и 2 оранжевых светодиода, которые загораются при срабатывании соответствующих выходных реле, или мигают при отсчете времени при включенных выходных реле.
|
Характеристики |
Значения |
|
Потребляемая мощность |
не более 10 Вт |
|
Допуск напряжения питания |
-15…+10% |
|
Регулировка выдержки времени |
DIP-переключатель, поворотный переключатель |
|
Средняя основная погрешность |
0.02% |
|
Погрешность от измениения температуры на 1°С |
не более 0.1% |
|
Число и род контактов |
2 переключающих |
|
Номинальный ток |
5А |
|
Коммутируемое напряжение |
220В 50Гц / 24В пост. |
|
Механическая износостойкость |
106 циклов ВО |
|
Электрическая износостойкость |
5х105 циклов ВО |
|
Управляющее напряжение |
Напряжение питания |
|
Клеммы управления |
A1-S1, A1-S2 |
|
Время повторной готовности |
0.2с |
|
Диапазон температур хранения |
-40…+80°С |
|
Рабочее положение |
произвольное |
|
Максимальное сечение присоединяемых проводов |
2.5 мм2 (с гильзой 1.5 мм2) |
|
Габаритные размеры |
75х45х105 мм |
|
Вес реле |
0.35 кг |
