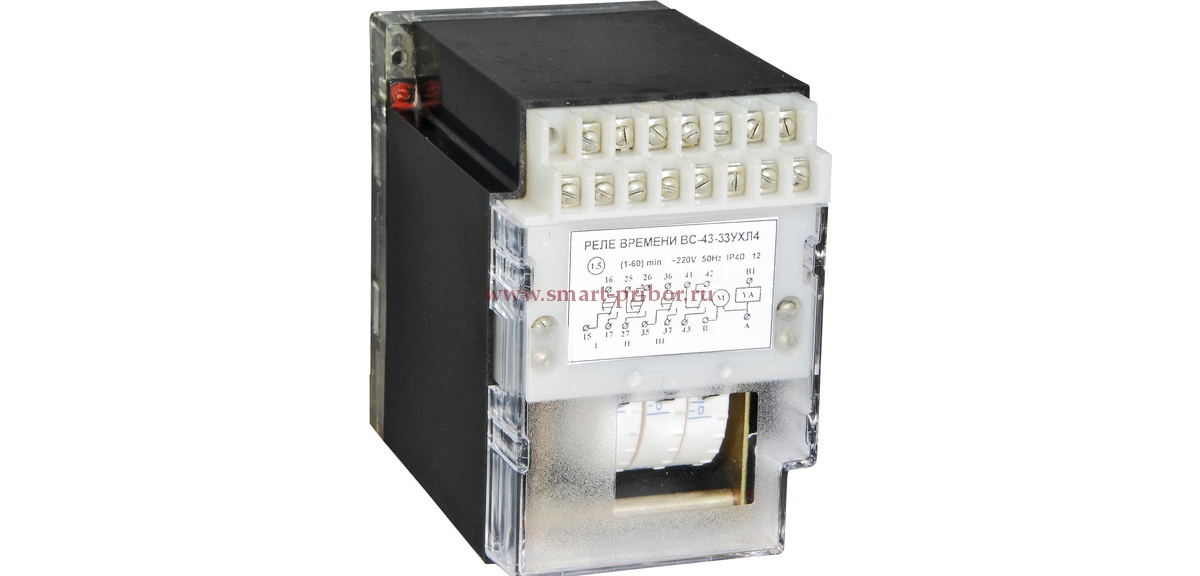

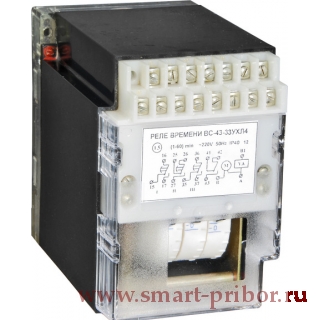

ВС-43-3 реле времени трехканальное

Предназначено для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными, выдержками времени и применяются в схемах автоматического управления в качестве комплектующих изделий.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4,  районы с умеренным и холодным климатом – исполне- ния О, У и УХЛ.

  • Выдержки времени:
    - ВС-43-31, ВС-43-61 – 1...60с;
    - ВС-43-32, ВС-43-62 – 0.15...9мин;
    - ВС-43-33, ВС-43-63 – 1...60мин;
    - ВС-43-34, ВС-43-64 – 0.15...9ч;
    - ВС-43-35, ВС-43-65 – 1...60ч.
  • Напряжение питания: 12, 24, 40, 110, 220В переменного тока
  • Монтаж: выступающий винтами
  • Диапазон рабочих температур: от -40 до +45°С

Предназначено для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными, выдержками времени и применяются в схемах автоматического управления в качестве комплектующих изделий.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4,  районы с умеренным и холодным климатом – исполне- ния О, У и УХЛ.

  • Выдержки времени:
    - ВС-43-31, ВС-43-61 – 1...60с;
    - ВС-43-32, ВС-43-62 – 0.15...9мин;
    - ВС-43-33, ВС-43-63 – 1...60мин;
    - ВС-43-34, ВС-43-64 – 0.15...9ч;
    - ВС-43-35, ВС-43-65 – 1...60ч.
  • Напряжение питания: 12, 24, 40, 110, 220В переменного тока
  • Монтаж: выступающий винтами
  • Диапазон рабочих температур: от -40 до +45°С

Высота над уровнем моря не более 2000м.

Реле представляет собой электромеханическое устройство с приводом от синхронного электродвигателя. Механизм реле укреплен на пластмассовом основании и закрыт кожухом. С лицевой стороны реле закрывается съемной крышкой, выполненной из прозрачного материала, что позволяет наблюдать за отсчетом выдержки времени.



Характеристики

Значения

Средняя основная погрешность, %, не более

1.5

Разброс выдержек времени, %, не более

±1.0

Потребляемая мощность, В·А, не более

20

Количество переключающих контактов с выдержкой времени

3 или 6

Количество переключающих контактов без выдержки времени

1

Ресурс работы, ч, не более (для исполнения УХЛ, У)

16 000

Ресурс работы, ч, не более (для исполнения О)

8 000

Длительно допустимая сила тока через контакты, А, не более

4

Напряжение коммутируемых цепей, В

постоянный ток 12…220

переменный ток 12…380

Масса, кг, не более

1.5
