ВС-43-6 реле времени шестиканальное
Предназначено для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными, выдержками времени и применяются в схемах автоматического управления в качестве комплектующих изделий.
Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4, районы с умеренным и холодным климатом – исполне- ния О, У и УХЛ.
- Выдержки времени:
- ВС-43-31, ВС-43-61 – 1...60с;
- ВС-43-32, ВС-43-62 – 0.15...9мин;
- ВС-43-33, ВС-43-63 – 1...60мин;
- ВС-43-34, ВС-43-64 – 0.15...9ч;
- ВС-43-35, ВС-43-65 – 1...60ч. - Напряжение питания: 12, 24, 40, 110, 220В переменного тока
- Монтаж: выступающий винтами
- Диапазон рабочих температур: от -40 до +45°С
Высота над уровнем моря не более 2000м.

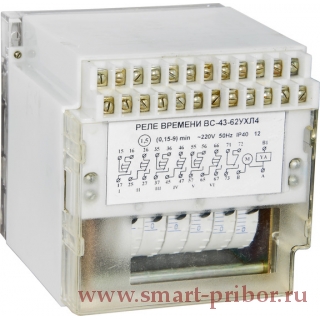

Реле представляет собой электромеханическое устройство с приводом от синхронного электродвигателя. Механизм реле укреплен на пластмассовом основании и закрыт кожухом. С лицевой стороны реле закрывается съемной крышкой, выполненной из прозрачного материала, что позволяет наблюдать за отсчетом выдержки времени.
Характеристики |
Значения |
Средняя основная погрешность, %, не более |
1.5 |
Разброс выдержек времени, %, не более |
±1.0 |
Потребляемая мощность, В·А, не более |
20 |
Количество переключающих контактов с выдержкой времени |
3 или 6 |
Количество переключающих контактов без выдержки времени |
1 |
Ресурс работы, ч, не более (для исполнения УХЛ, У) |
16 000 |
Ресурс работы, ч, не более (для исполнения О) |
8 000 |
Длительно допустимая сила тока через контакты, А, не более |
4 |
Напряжение коммутируемых цепей, В |
постоянный ток 12…220 переменный ток 12…380 |
Масса, кг, не более |
1.8 |
