ВС-3 сигнализатор свето-звуковой взрывозащищенный
Предназначен для подачи звукового и светового сигналов с целью привлечения внимания людей в аварийных и иных ситуациях.
Применяется во взрывоопасных зонах помещений и наружных установок на опасных производственных объектах, транспортных средствах, судах. Могут применяться в условиях воздействия атмосферных осадков, солнечного излучения.
- Частота звука: от 1500 до 4000 Гц
- Режим свечения индикатора: мигающий
- Температура окружающей среды: от минус 50 до плюс 60 °С
- Климатическое исполнение по ГОСТ 15150: УХЛ, УТ и М
- Степень защиты по ГОСТ 14254: IP67
- Маркировка взрывозащиты:1 Ex s II T3

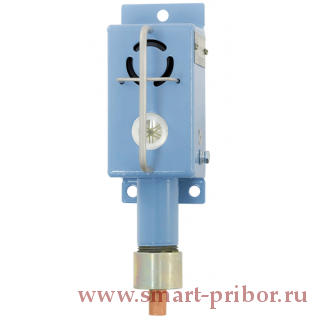

Корпус выполнен из алюминиевого сплава, имеет гальваническое антикоррозионное и защитное лакокрасочное покрытия. Полость корпуса заполнена эпоксидным компаундом. На лицевой панели расположены звуковой пьезоизлучатель и яркий многокристалльный светодиод. В нижней части корпуса расположен кабельный ввод с двухпроводным круглым кабелем для подключения.
Кабель съемный – в отсеке кабельного ввода имеются винтовые клеммные зажимы для подключения кабеля.
Исполнения сигнализатора различаются по номинальному напряжению питания, цвету свечения индикатора, комплектации кабельного ввода, наличию / отсутствию функции выбора вариантов звучания и свечения (исполнение «П»). Cигнализатор исполнения «П» имеет шесть мелодий, два уровня громкости звучания, четыре варианта задержки включения звуковой сигнализации после подачи электропитания (0, 5, 10, 15 с) и четыре варианта частоты мигания светового индикатора (постоянное свечение, 0.5, 2, 4 Гц). Выбор вариантов звучания и свечения производится поднесением магнита из комплекта поставки к определенным местам на корпусе оповещателя.
|
Исполнение |
«6В» |
«12В» |
«24В» |
«220В» |
|
Напряжение питания, В |
от 5 до 9 (DC) |
от 9 до 16 (DC) |
от 20 до 28 (DC) |
от 200 до 240 (AC) |
|
Потребляемый ток, мА, не более |
350 1) |
300 1) |
200 1) |
— |
|
Потребляемая мощность, Вт, не более |
— |
6 |
||
|
Сила света, мКд, не менее |
500 при номинальном напряжении |
|||
|
Угол обзора, град, не менее |
120 |
|||
|
Уровень звука, дБА/м, не менее |
95 1) |
105 1) |
||
|
Снижение уровня звука в режиме пониженной громкости 2), дБА, не менее |
— |
6 |
||
|
Масса, кг, не более |
0,6 |
|||
|
Полный срок службы, лет, не менее |
15 |
|||
|
Примечания. 1) При номинальном напряжении питания. 2) Только для исполнения «П» |
||||
Стандартная комплектация:
- Сигнализатор ВС-3 - 1 шт
- Руководство по эксплуатации - 1 шт
- Дополнительная уплотнительная втулка с увеличенным отверстием для кабеля (только для УКБ15 и УК16)
ВС-3-1-2-3-4-5
|
Описание элементов структуры обозначения |
|||
|
|
Наименование |
Варианты |
Код |
|
1 |
Функция программирования режимов свечения и звучания |
отсутствует; прерывисто загорается светодиодный индикатор, и звучит звуковой сигнал |
– 1) |
|
есть; настраиваются: звуковой сигнал, его громкость, задержка включения, режимы свечения |
П |
||
|
2 |
Номинальное напряжение электропитания |
6 В (DC) |
6В 2) |
|
12 В (DC) |
12В |
||
|
24 В (DC) |
24В |
||
|
220 В (AC) |
220В |
||
|
3 |
Цвет светоизлучателя |
красный |
– |
|
желтый |
Ж |
||
|
зеленый |
З |
||
|
синий |
Син |
||
|
4 |
Тип устройства крепления защитной оболочки кабеля |
УКМ-10 |
– |
|
УКМ-12 |
УКМ12 |
||
|
УК-16 |
УК16 |
||
|
УКБК-15 |
УКБК15 |
||
|
5 |
Длина присоединенного кабеля |
1,5 м |
– |
Примечания.
1) Прочерк в столбце «Код» означает отсутствие обозначения.
2) Не применимо для исполнения «П»
