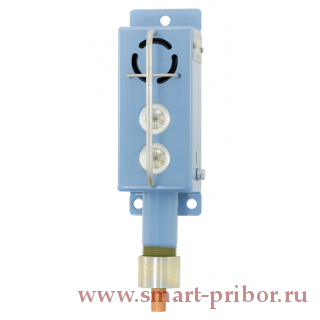

ВС-5 сигнализатор свето-звуковой взрывозащищенный

Предназначен для подачи световых, звуковых или светозвуковых сигналов для привлечения внимания персонала в аварийных и иных ситуациях.

Применяется в составе системы измерительной «СЕНС» (СИ СЕНС) совместно с датчиками, контролирующими уровень, температуру, давление, плотность жидких и газообразных сред.

  • Температура окружающей среды: от минус 50 до плюс 60 °С
  • Климатическое исполнение по ГОСТ 15150: УХЛ, УТ и М
  • Степень защиты по ГОСТ 14254: IP67
  • Маркировка взрывозащиты: 1 Ex s II T3

Предназначен для подачи световых, звуковых или светозвуковых сигналов для привлечения внимания персонала в аварийных и иных ситуациях.

Применяется в составе системы измерительной «СЕНС» (СИ СЕНС) совместно с датчиками, контролирующими уровень, температуру, давление, плотность жидких и газообразных сред.

  • Температура окружающей среды: от минус 50 до плюс 60 °С
  • Климатическое исполнение по ГОСТ 15150: УХЛ, УТ и М
  • Степень защиты по ГОСТ 14254: IP67
  • Маркировка взрывозащиты: 1 Ex s II T3

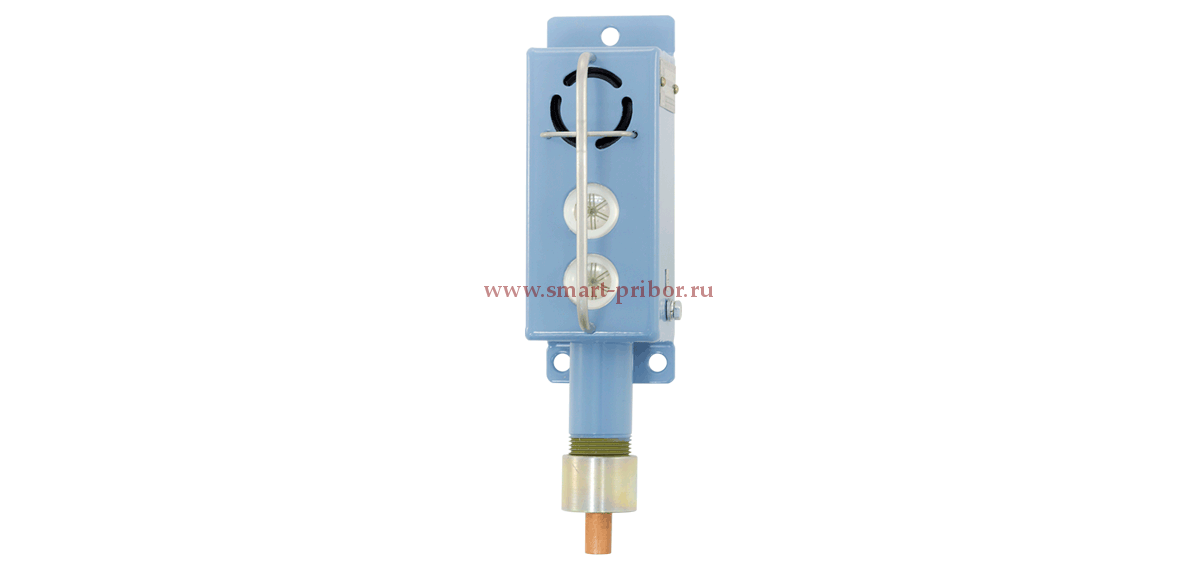

Оповещатель ВС-5 выполнен в корпусе из алюминиевого сплава, полость которого заполнена эпоксидным компаундом. В корпусе расположена плата контроллера, многокристальный светодиодный излучатель и пьезосирена. В нижней части корпуса находится кабельный ввод, в котором имеются винтовые клеммные зажимы.

Принцип работы. После подачи питания оповещатель принимает данные о контролируемых уровнях датчиков, подключенных к линии СЕНС. Каналы сигнализации устройства (световой, звуковой) включаются в различных режимах в зависимости от полученных состояний контролируемых уровней датчиков.

Исполнение

ВС-5

-2СФ-ГС

-ГС

-2СФ

-3СФ

-3С

Напряжение питания, В

от 6 до 13 1)

Потребляемый ток, мА, не более

210 2)

260 2)

160 2)

60 2)

120 2)

160 2)

Сила света, мкд, не менее

1000 2)

1000 2)

Угол обзора, град, не менее

120

120

300

Уровень звука, дБА/м, не менее

100 2) 3); 105 3) 4) 94 2) 5)

Частота звука, Гц

от 1500 до 4000

Масса, кг, не более

0,6

Срок службы, лет, не менее

10

Примечания.

1) От линии СЕНС (номинальное напряжение 9 В).

2) При номинальном напряжении питания.

3) В громком режиме.

4) При напряжении питания 12 В.

5) В режиме пониженной громкости (потребляемый ток меньше на 40 мА)

ВС-5-А-Б-В-Г





Наименование

Варианты

Код

А

Функциональное исполнение

светозвуковой

– 1)

светозвуковой с двумя светоизлучателями

2СФ-ГС

звуковой

ГС

световой с одним светоизлучателем

С

световой с тремя одноцветными светоизлучателями

световой соответственно с двумя расположенными фронтально светоизлучателями

2СФ

световой соответственно с тремя расположенными фронтально светоизлучателями

3СФ

Б

Цвет (цвета) светоизлучателей
перечисляются сверху вниз через тире (одна буква если один цвет)

красный,
красный и зеленый (для 2СФ),
красный, желтый и зеленый (для 3СФ)

красный

К

жёлтый

Ж

зеленый

З

синий

Син

В

Тип устройства крепления защитной оболочки кабеля

УКМ10

УКМ12

УКМ12

УК16

УК16

УКБК15

УКБК15

В

Длина присоединенного кабеля

15 м

с кабелем длиной хх м (с шагом 0,5 м, но не более 20 м)

Lxx



Примечания.

1) Прочерк в столбце «Код» означает отсутствие обозначения.
