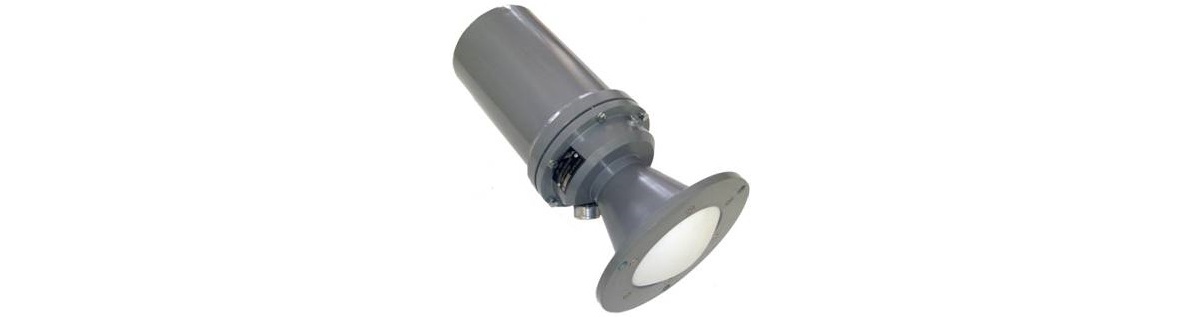

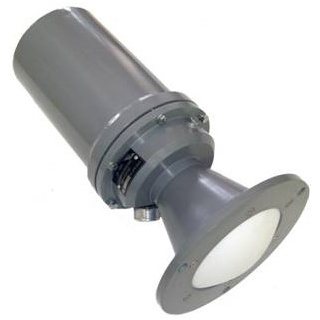

РДУ-2Х, РДУ-8Х радиолакационные датчики уровня

 предназначены для непрерывного бескон­тактного измерения уровня заполнения крупнога­баритных емкостей как в автономном режиме, так и в составе АСУ ТП.
Контролируемые среды:

  • вода, кислоты, щелочные растворы, асбестог- линяные пульпы, бетонные смеси;
  • порошки гипса, фосфатов, цемента, асбеста, извести;
  • песок, галька, щебень, крупные фракции кон­гломератов руд;
  • расплавленный и застывший металл, шлак и металлолом;
  • хлебопродукты, зерно, шроты, комбикорм, хло­пья.

Допускается применение датчиков при наличии в емкостях пыли и тумана (испарений), запыленности поверхности и барботажа жидкостей, при наличии в емкостях перемешивающих агрегатов (мешалок).
Датчики РДУ-Х8И взрывозащищенного исполне­ния имеют вид взрывозащиты «искробезопасная электрическая цепь» с уровнем взрывозащиты «взрывобезопасный» и и маркировкой взрывоза­щиты «1ExibllBT3X» в комплекте РДУ-Х8И по ГОСТ Р 51330.0,
ГОСТ Р 51330.10 предназначены для установки во взры­воопасных зонах помещений и наружных устано­вок.
Блок питания датчика имеет выходные искробезопасные цепи уровня «ib», маркировку по взрыво- защите «[Exib] IIB в комплекте РДУ-Х8И» по ГОСТ Р 51330,10 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.
Датчики исполнения для объектов атомной энер­гетики (ОАЭ) относятся к классам безопасности 3Н, 3НУ, 4Н по ПНАЭ Г-01-011-97, категории сейсмостойкости IIб по НП-031-01
По устойчивости к климатическому воздействию датчик соответствует климатическому исполнению УХЛ категория размещения 1 по ГОСТ 15150.

 предназначены для непрерывного бескон­тактного измерения уровня заполнения крупнога­баритных емкостей как в автономном режиме, так и в составе АСУ ТП.
Контролируемые среды:

  • вода, кислоты, щелочные растворы, асбестог- линяные пульпы, бетонные смеси;
  • порошки гипса, фосфатов, цемента, асбеста, извести;
  • песок, галька, щебень, крупные фракции кон­гломератов руд;
  • расплавленный и застывший металл, шлак и металлолом;
  • хлебопродукты, зерно, шроты, комбикорм, хло­пья.

Допускается применение датчиков при наличии в емкостях пыли и тумана (испарений), запыленности поверхности и барботажа жидкостей, при наличии в емкостях перемешивающих агрегатов (мешалок).
Датчики РДУ-Х8И взрывозащищенного исполне­ния имеют вид взрывозащиты «искробезопасная электрическая цепь» с уровнем взрывозащиты «взрывобезопасный» и и маркировкой взрывоза­щиты «1ExibllBT3X» в комплекте РДУ-Х8И по ГОСТ Р 51330.0,
ГОСТ Р 51330.10 предназначены для установки во взры­воопасных зонах помещений и наружных устано­вок.
Блок питания датчика имеет выходные искробезопасные цепи уровня «ib», маркировку по взрыво- защите «[Exib] IIB в комплекте РДУ-Х8И» по ГОСТ Р 51330,10 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.
Датчики исполнения для объектов атомной энер­гетики (ОАЭ) относятся к классам безопасности 3Н, 3НУ, 4Н по ПНАЭ Г-01-011-97, категории сейсмостойкости IIб по НП-031-01
По устойчивости к климатическому воздействию датчик соответствует климатическому исполнению УХЛ категория размещения 1 по ГОСТ 15150.

Таблица №1

Характеристики

Значения

РДУ-Х2

РДУ-Х8

Диапазон измерения уровня, м

0-10; 0-25

0-25; 0-35*

Предел допускаемой основной абсолютной погрешности измерения уровня жидких сред по цифровому выходу, мм

±100

±5

Предел допускаемой основной приведенной погрешности измерения уровня жидких сред по токовому выходу, %



±0,1

Предел допускаемой основной

приведенной погрешности измерения уровня сыпучих сред по токовому выходу, %



±1,0

Зона нечувствительности (верхний неизмеряемый уровень), м

1,0

0,5

Выходной сигнал:

цифровой

токовый, мА



RS-485 (RS-232)

0-5; 0-20; 4-20



RS-485 (RS-232)

4-20

Параметры питания:

напряжение постоянного тока, В

переменного тока (от отдельного источника питания),В

частота переменного тока, Гц



19,2÷28,8



187÷242

50±1



9÷36



187÷242

50±1

Потребляемая мощность, ВА, не более

30

6

Параметры окружающей среды:

диапазон температур, °С

относительная влажность при температуре плюс 35 °С и ниже без конденсации влаги, %

барометрическое давление, кПа



от минус 40 до плюс60



90±3

от 84,0 до 106,7



от минус 40 до плюс 55



95±3

от 84,0 до 106,7

Предельно допустимое избыточное давление контролируемой среды, МПа

1,6

1,6

Масса датчика, кг, не более

4,0

10,0

Степень защиты оболочки по ГОСТ 14254

IP54

IP54

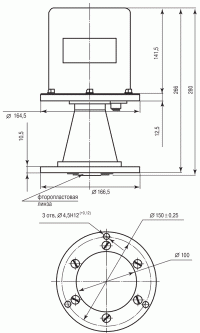

Рис. 1. Габаритные, установочные и присоедини­тельные размеры датчика уровня РДУ-Х2

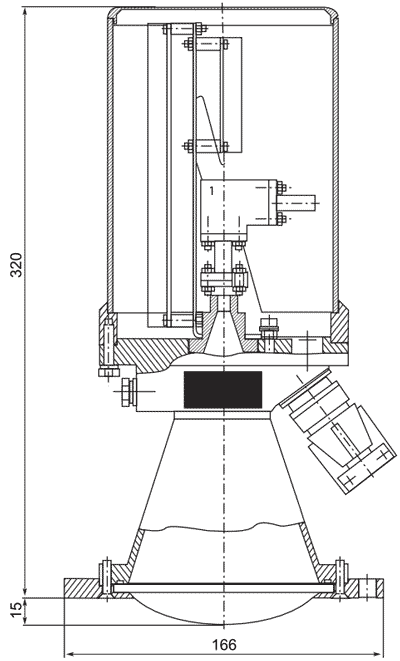

Рис. 2. Габаритные, установочные и присоедини­тельные размеры датчика уровня РДУ-Х8, РДУ-Х8И

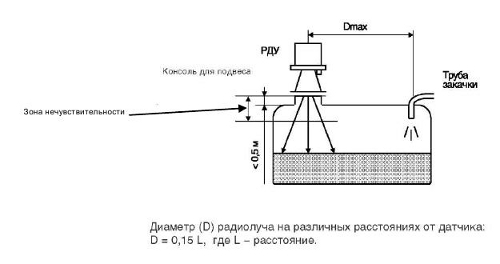

Рис. 3. Установка датчика на рабочей позиции

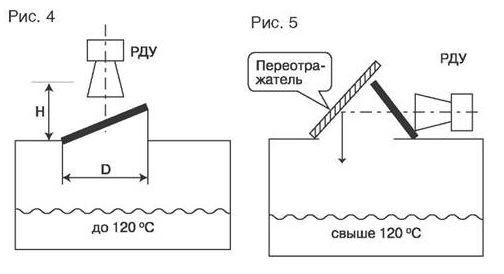

Способы установки датчика для контроля сред с высокими температурами

 - изолирующая пластина из фторо­пласта минимальной толщины (2...5) мм; накло­нена под углом не менее 100. Диаметр пластины D>0,15 H.
Переотражатель - плоский металлический лист с наклоном 450; внутренняя поверхность шероховатая, «отпескоструена». Если бункер установлен на открытой площад­ке, то над пластиной и РДУ нужно оборудовать навес. (Рис.4, Рис.5.)



Стандартная комплектация:

  1. Датчик РДУ-Х2 - 1 шт по заказу
  2. Розетка ОНЦ-РГ-09-7/18-Р12 - 1 шт для РДУ-Х2
  3. Руководство по эксплуатации - 1 шт
  4. Паспорт - 1 шт
  5. Програмное обеспечение - 1 для РДУ-Х8
  6. Блок питания - 1 по заказу
  7. Блок питания взрывозащищенный - 1 шт для РДУ-Х8-И

При сетевом электропитании РДУ-Х2, в состав прибора включается автономный сетевой блок питания ~ 220/+ 24 В.
