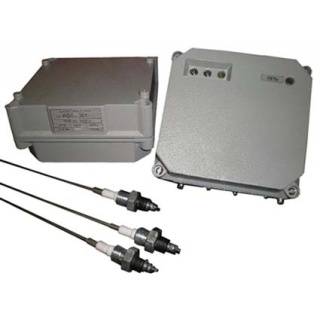

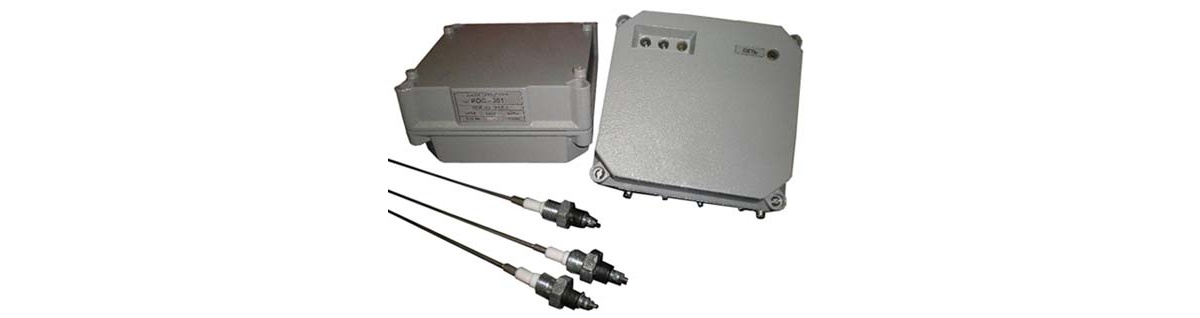

РОС-301(Р; И) датчик-реле уровня

Предназначен для контроля трех уровней электропроводных жидкостей в одном или в различных резервуарах в стационарных и корабельных условиях, в том числе, и во взрывоопасных зонах. Датчики-реле с маркировкой А предназначены для эксплуатации на АЭС. Датчики исполнения «И» имеют маркировку взрывозащиты IExibIIBT4.

Аналогом РОС-301Р является сигнализатор уровня РОС-301.

Предназначен для контроля трех уровней электропроводных жидкостей в одном или в различных резервуарах в стационарных и корабельных условиях, в том числе, и во взрывоопасных зонах. Датчики-реле с маркировкой А предназначены для эксплуатации на АЭС. Датчики исполнения «И» имеют маркировку взрывозащиты IExibIIBT4.

Аналогом РОС-301Р является сигнализатор уровня РОС-301.

Принцип действия датчика-реле основан на преобразовании изменения электрического сопротивления между электродом датчика и стенкой резервуара в электрический релейный сигнал. При погружении электрода датчика в контролируемую среду сопротивление участка электрод - стенка резервуара уменьшается, загорается светодиод и срабатывает реле соответствующего канала. При отсутствии среды сопротивление увеличивается, светодиод гаснет, реле обесточивается.

Датчик-реле состоит из передающего преобразователя ППР-03 и трех датчиков.

Передающий преобразователь состоит из корпуса, крышки, электронного блока, имеет наружный винт заземления, светодиоды, колодку для подключения под винт внешних проводов или кабелей. Уплотнение подводимых проводов или кабелей осуществляется прокладками, в которых на месте монтажа просекаются отверстия, соответствующие наружному диаметру провода или кабеля.

В передающих преобразователях прибора РОС 301Р от каждого реле на колодки выведены по две контактные группы.

По заказу потребителя датчики-реле поставляются с разъемом на передающем преобразователе для подключения внешних проводов или жил кабелей.

Материалы датчика

  Параметры контролируемой среды

Исполнение датчика

Материал электрода погружаемого в контролируемую среду

Материал изолятора

Рабочее избыточное давление Рраб, МПа, до

Температура, °С, не выше

удельная электрическая проводимость , См/м, не менее

стержневой

гибкий (тросовый)

Сталь 12Х18Н10Т ГОСТ 5632-72

Фторопласт 40ЛД

16

150

0,015



1

Полиэтиле ГОСТ 16388-85н

2,5

80

2 Г

Фторопласт 4



2,5

250

6

6 Г

6,3

250

7

-

Керамика

6,3

450

8

-



Примечание:

  1. Длина электрода, L – 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 м.
  2. При необходимости потребитель может уменьшить или увеличить длину электрода датчика до требуемой по условиям работы, но не более 5 м. При этом удлиняющий стержень может иметь сечение любой формы площадью не менее площади сечения основного электрода из материала, стойкого к контролируемой среде и допускающего контактную пару, не создающую коррозии со сталью 12Х18Н10Т ГОСТ 5632-72. Необходимая длина L может быть выполнена на заводе-изготовителе по заказу потребителя. Датчики исполнения 1Г, 2Г, 6Г выпускаются с длиной от 1 до 20 м по заказу потребителя.



Выходной сигнал

релейный, нагрузка на контакты выходного реле ток от 0,005 до 8 А, частотой 50, 60 Гц, напряжение от 5 до 400 В переменного тока и от 5 до 300 В постоянного тока

Напряжение питания

220В, частота 50 Гц ± 2% или 50 Гц ± 5% для исполнения ОМ

Потребляемая мощность

не более 12 В•А

Масса

датчика — от 0,1 до 2,5 кг;

 преобразователя передающего — не более 2 кк

Напряжение на электродах

не более 6 В переменного тока

 Степень защиты оболочек IP54 по ГОСТ 14254-96, исполнения с разъемами - IP40

Климатические факторы внешней среды для РОС 301

Климатическое исполнение



Категория размещения



Температура окружающего воздуха при  эксплуатации, С



Нижнее значение

Верхнее значение

Передающий преобразователь

УХЛ

3

-50

+60

ОМ

3

-50

+60

Т

3

-10

+45

УХЛ

4

+1

+35

Датчик

УХЛ

2

-50

+70

Т, ОМ

2

-50

+70



Климатические факторы внешней среды для РОС 301И

Климатическое исполнение



Категория размещения



Температура окружающего воздуха при эксплуатации, °С



Нижнее значение

Верхнее значение

Передающий преобразователь

ОМ

2

- 50

+ 60

УХЛ, Т

2

- 40

+ 60

Датчик

УХЛ

2

- 50

+ 70

Т, ОМ

2

- 50

+ 70

Стандартная комплектация:

  1. передающий преобразователь - 1 шт.;
  2. датчик  -  3 шт.;
  3. ПСиТО для РОС 301, РОС 301Р - 1 экз.;
  4. РЭ для РОС 301И -  1 экз

Датчик-реле уровня РОС 301 (И) - 1 - Г УХЛ3 - (0,25;0,60;2,00)

                                                     1     2   3     4                     5

ТУ 25-2408.0009-88

1 - обозначение искробезопасного исполнения;

2 - исполнение датчика;

3 - обозначение гибкого электрода;

4 - климатическое исполнение;

5 - длины электродов, м.

При заказе прибора с датчиком исполнения 8 для температуры контролируемой среды до 450°С необходимо указать толщину стенки емкости, включая теплоизоляцию.
