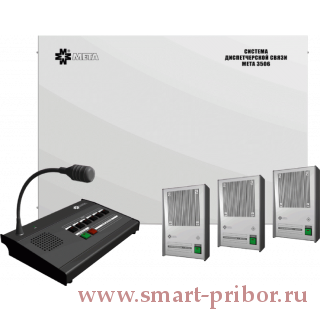

МЕТА 3506-6 (-15) система диспетчерской связи

Предназначена для организации взаимодействия диспетчера (руководителя, координатора) и нескольких абонентов (исполнителей, руководителей подразделений).

  • Режим работы: круглосуточный.

Система диспетчерской связи (СДС) позволяет диспетчеру:

  • устанавливать связь и вести переговоры с одним или несколькими абонентами в симплексном режиме;
  • передавать информацию одновременно всем абонентам;
  • передавать информацию в систему общего оповещения предприятия.

СДС позволяет абоненту:

  • вызывать диспетчера кнопкой тонального вызова;
  • вести переговоры с диспетчером в дуплексном режиме.

Предназначена для организации взаимодействия диспетчера (руководителя, координатора) и нескольких абонентов (исполнителей, руководителей подразделений).

  • Режим работы: круглосуточный.

Система диспетчерской связи (СДС) позволяет диспетчеру:

  • устанавливать связь и вести переговоры с одним или несколькими абонентами в симплексном режиме;
  • передавать информацию одновременно всем абонентам;
  • передавать информацию в систему общего оповещения предприятия.

СДС позволяет абоненту:

  • вызывать диспетчера кнопкой тонального вызова;
  • вести переговоры с диспетчером в дуплексном режиме.

Пульт Диспетчера (ПД) устанавливается на рабочем месте диспетчера и соединяется с Блоком селекторной связи (БСС) кабелем, входящим в комплект поставки.

БСС устанавливается в непосредственной близости от рабочего места диспетчера на вертикальную поверхность (стену).

Устройства Абонентские (УА) и Пульты абонентские (ПА) устанавливаются на постах связи и рабочих местах абонентов.

Наименование Значение
Тип линии связи УА – БСС (ПА – БСС) 2 витые пары
R макс. линии связи УА – БСС (ПА – БСС) 600 Ом
Мощность встроенного громкоговорителя УА и ПА 1 Вт
Номинальное выходное напряжение канала передачи БСС 30 В
Максимальная мощность встроенного усилителя мощности БСС 10 Вт
Номинальное входное напряжение канала приема БСС 100 мВ
Максимальная мощность внешнего громкоговорителя УА (при использовании усилителя умощнения и при R макс. линии канала передачи ≤ 10 Ом) 250 Вт
Полоса рабочих частот переговорного тракта, не уже 400-10000 Гц
Номинальный уровень сигнала выхода на трансляцию 0 дБ
Номинальное напряжение источника сетевого питания ~ 220 В +11 В / -22 В
Потребляемая мощность, не более 30 Вт

К БСС могут подключаться один или несколько трансляционных усилителей для увеличения мощности канала передачи, что позволяет озвучивать не только зону, прилегающую непосредственно к посту связи, но и значительную территорию возможного нахождения абонента.

При подключении внешних усилителей максимальная мощность передаваемого сигнала определяется характеристиками применяемых усилителей и ограничений не имеет.

При подключении внешних усилителей в режиме замещения встроенного усилителя максимальная мощность сигнала передачи ограничивается элементами коммутации канала передачи и не должна превышать 250 Вт при выходном напряжении 100 В и 25 Вт при выходном напряжении 30 В.

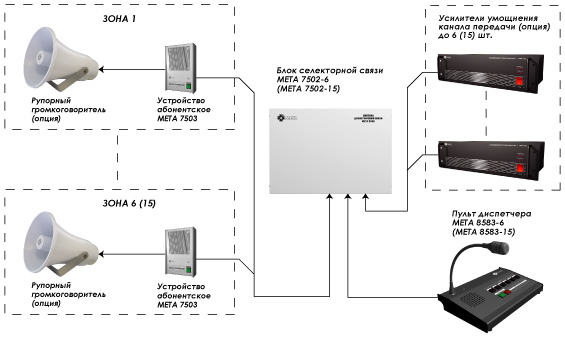

Схема организации связи

Схема организации связи

1. Блок селекторной связи МЕТА 7502-06 (-15).
2. Пульт Диспетчера Мета 8583-06 (-15).
3. Пульты абонентские МЕТА 8594 (исполнение настольное).
4. Устройства Абонентские МЕТА 7503 (исполнение настенное).
