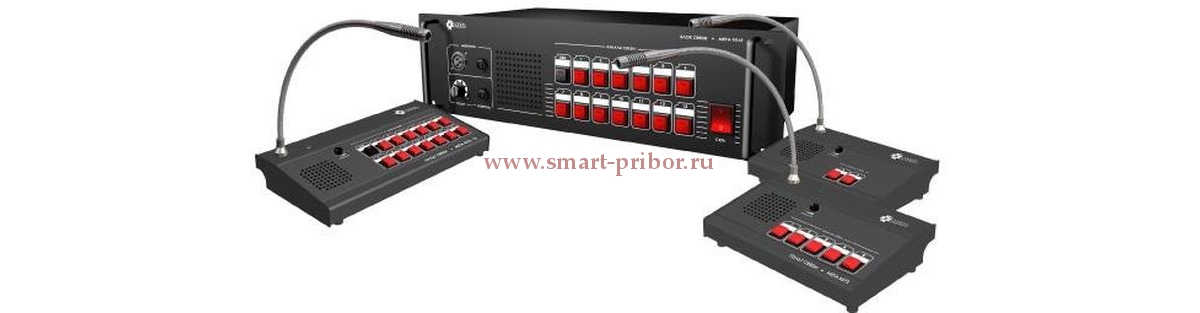

МЕТА 3522- 6 /10 /14 система дуплексной многоканальной связи

Предназначена для организации сети «громкой» связи между 6 / 10 / 14-ю абонентами (пом. реж.+ 13), при этом каждый абонент может передавать информацию как одному абоненту, так и выборочной группе абонентов не зависимо от их занятости.

  • Режим работы: круглосуточный.
  • Максимальная длина линии связи: 500 м.

Система позволяет:

  • формировать группу или несколько независимых групп участников переговоров;
  • подключать приоритетные источники сигнала (оповещение ГО и ЧС, охранно-пожарные системы и т.п.);
  • подключаться к системе общей трансляции;
  • управлять устройствами «обхода» регуляторов громкости громкоговорителей системы трансляции.

Предназначена для организации сети «громкой» связи между 6 / 10 / 14-ю абонентами (пом. реж.+ 13), при этом каждый абонент может передавать информацию как одному абоненту, так и выборочной группе абонентов не зависимо от их занятости.

  • Режим работы: круглосуточный.
  • Максимальная длина линии связи: 500 м.

Система позволяет:

  • формировать группу или несколько независимых групп участников переговоров;
  • подключать приоритетные источники сигнала (оповещение ГО и ЧС, охранно-пожарные системы и т.п.);
  • подключаться к системе общей трансляции;
  • управлять устройствами «обхода» регуляторов громкости громкоговорителей системы трансляции.

Рабочие места абонентов оборудуются Пультами связи, имеющими настольное исполнение. Все пульты соединяются с блоком связи МЕТА 9546 отдельными линиями, образующими сеть с «лучевой» структурой.

Наименование Значение
Тип связи дуплексный
Линии связи 20 витых пар
Структура построения сети лучевая
Максимальное количество абонентов 6 /10 /14
Количество каналов для выхода в систему трансляции до 2-х (выделяются из каналов связи)
Диапазон рабочих частот по электрическому тракту, не уже 300 -10000 Гц

Все пульты комплектуются настенными щитами для подключения линии связи. Питание на пульты поступает от блока связи. На передней стенке пульта расположены разъемы для подключения внешнего микрофона и телефона, либо - микрофонно-телефонной гарнитуры.

Модель пульта:

Модель пульта МЕТА 8573-2 МЕТА 8673-5 МЕТА 8573-13
Номинальный уровень сигнала входа «МИКР» (несимметр.) 10 мВ 10 мВ 10 мВ
Номинальное напряжение / выходное сопротивление источника фантомного питания входа «МИКР» +24 В / 3,3 кОм +24 В / 3,3 кОм +24 В / 3,3 кОм
Номинальный уровень сигнала выхода «ТЛФ» 1,5 В / 100 Ом 1,5 В / 100 Ом 1,5 В / 100 Ом
Диапазон воспроизводимых частот, не уже 300÷12500 Гц 300÷12500 Гц 300÷12500 Гц
Количество каналов связи 2 5 13
Номинальное напряжение питания (по линии связи) +24 В +24 В +24 В
Габаритные размеры 220x150x50 мм 220x150x50 мм 220x170x50 мм
Масса 2,5 кг 2,5 кг 2,9 кг

1. Блок связи 6 /10 /14-канальный МЕТА 9546 – 1 шт.

2. Щит блока связи 7-ми канальный МЕТА 7491 – 1 (2) шт.

3. Пульт связи МЕТА 8573-13 (-5;-2) – до 14 шт.

4. Щит пульта связи МЕТА 7498 – до 14 шт.
