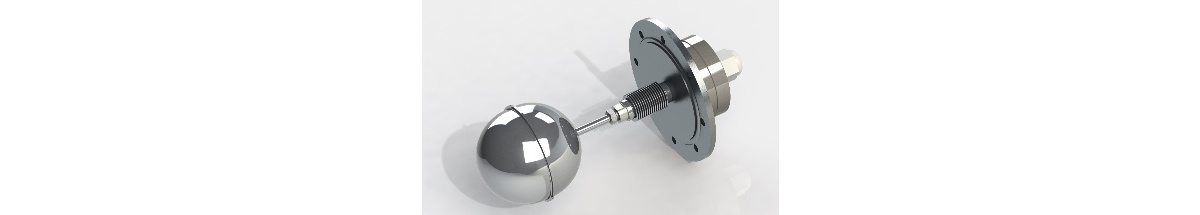

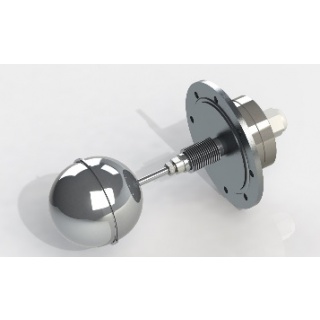

ДРУ-1ПМ-СКБ датчик-реле уровня жидкости

 Предназначен для контроля уровня воды, дизельного и авиационного топлива, а также других жидкостей с динамической вязкостью не более 2,4 Па.с и плотностью не менее 0,8 г / см3.

 По пожарной безопасности датчик-реле уровня не обладает способностью к самовоспламенению, не поддерживает и не вызывает горение.

Датчики-реле ДРУ-1ПМ СКБ могут использоваться в комплекте с блоком барьеров искровой защиты «Сигнал» ТУ 4672-017-42334258-99 с уровнем взрывозащиты «Exib II CT6», а также с аналогичными блоками для передачи сигнала срабатывания контактов реле из зоны, где возможно образование взрывоопасных смесей.

Датчик-реле уровня соответствует климатическому исполнению У категории размещения 2 по ГОСТ 15150.

По устойчивости к механическим воздействия соответствует группе исполнения N2 по ГОСТ 52931.

ДРУ-1ПМ-СКБ является модернизированным вариантом прибора ДРУ-1ПМ.

 Предназначен для контроля уровня воды, дизельного и авиационного топлива, а также других жидкостей с динамической вязкостью не более 2,4 Па.с и плотностью не менее 0,8 г / см3.

 По пожарной безопасности датчик-реле уровня не обладает способностью к самовоспламенению, не поддерживает и не вызывает горение.

Датчики-реле ДРУ-1ПМ СКБ могут использоваться в комплекте с блоком барьеров искровой защиты «Сигнал» ТУ 4672-017-42334258-99 с уровнем взрывозащиты «Exib II CT6», а также с аналогичными блоками для передачи сигнала срабатывания контактов реле из зоны, где возможно образование взрывоопасных смесей.

Датчик-реле уровня соответствует климатическому исполнению У категории размещения 2 по ГОСТ 15150.

По устойчивости к механическим воздействия соответствует группе исполнения N2 по ГОСТ 52931.

ДРУ-1ПМ-СКБ является модернизированным вариантом прибора ДРУ-1ПМ.

Конструкция датчика-реле ДРУ-1ПМ-СКБ приведена на рис.1. На фланце прибора крепится плата с микропереключателем. Поплавок выполняет роль чувствительного элемента.

Принцип работы датчика-реле основан на изменении положения поплавка под воздействием выталкивающей силы контролируемой жидкости.

Поплавок при своем перемещении рычагом воздействует на микропереключатель, включенный в электрические цепи сигнальных или пусковых устройств потребителя.

В конструкции датчика предусмотрена возможность замены поплавка в случае выхода его из строя.

Сведения о подключении датчика-реле ДРУ-1ПМ СКБ приведены на рис.2.

Рис. 1 Габаритные и установочные размеры ДРУ-1ПМ-СКБ

Рис. 2 Электромонтажная схема соединений.

таблица №1

Характеристика

Значения

 1. Дифференциал мм, не более

-10.

2. Коммутационная способность электрических контактов датчика-реле:

  • от 0,2 до 4А постоянного тока с активной нагрузкой при напряжении от 0,2 до 30 В;
  • от 0,2 до 2А постоянного тока с индуктивной нагрузкой (т <0015 с) при напряжении от 0,2 до 30 В;
  • от 0,2 до 2А переменного тока с активной нагрузкой при напряжении от 0,2 до 250 В, 50 Гц
  • от 0,2 до 2А переменного тока с индуктивной нагрузкой при напряжении от. 0,2 до 250 В, 50 Гц.

3. Максимальная коммутируемая мощность, В.А, не более:

- При постоянном токе - 70;

 - При переменном токе - 300.

4. Параметры контролируемых жидкостей указаны

 в табл. 2.

     5.Датчик-реле сохраняет работоспособность при воздействии следующих климатических факторов внешней среды:

- Температура окружающего воздуха

от - 60 до + 70С;

- Относительная влажность воздуха

98% при температуре + 40 ºС (без конденсации влаги).

6. Степень защиты прибора

IP65 Погост 14254.

7.Масса, кг, не более

  1,1.

таблица №2

Контролируемая жидкость

Параметры контролируемой жидкости

температура, ˚С

рабочее избыточное давление, МПа (кгс / см2)

вязкость динамическая, Па.с

плотность, г / см3

Вода, вода с хромпиком от 1,1 до 1,6% по весу воды

+6 ... + 105





0,8 (8)





2,4





0,8 ... 1,2

дизельное топливо

-50 ... + 60

авиационное топливо

+6 ... + 105

другие жидкости

-50 ... + 125





Рис. 3 Варианты монтажа на емкости

Стандартная комплектация:

  1. - Датчик-реле ДРУ-1ПМ-СКБ- 1 шт .;
  2. - Паспорт- 1 экз .;
  3. - Руководство по эксплуатации - 1экз. на10 приборов и не менее 1 экз. в один адрес.

 ДРУ-1ПМ- СКБ ТУ 4218-022-42334258-2010
