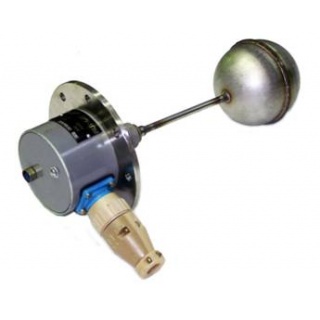

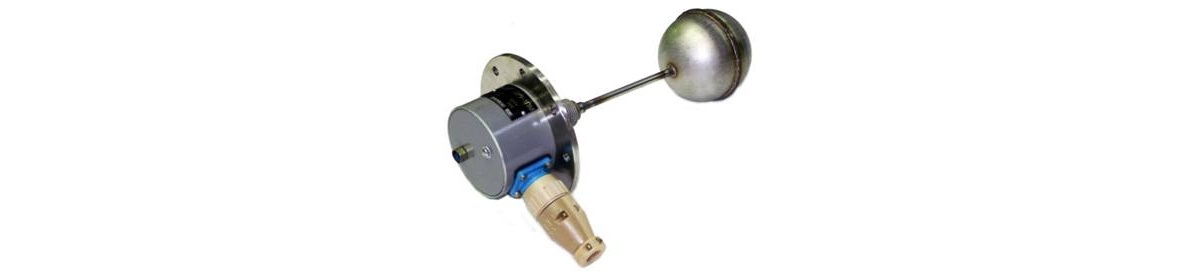

ДРУ-1ПМ датчик-реле уровня жидкости

Пред­назначен для контроля уровня воды, дизельного топлива, авиационного масла, а также других жидкостей с динамической вязкостью не более 2,4 Пас и плотностью не менее 0,8 г/см3, не агрессивных по отношению к стали 12Х18Н10Т и резине.
По пожарной безопасности датчик-реле уровня не обладает способностью к самовоспламенению и вызывать горение.
Датчик-реле уровня ДРУ-1ПМ соответствует климатиче­скому исполнению У2.
Датчик-реле исполнения А предназначен для эксплуатации на объектах атомной энергетики (ОАЭ).

Датчики-реле предназначенные для эксплуатации на ОАЭ, относятся к классу безопасности  4Н по ПНАЭ Г-01-011-97.

Категория сейсмостойкости датчиков-реле исполнения для ОАЭ - 11а по ПНАЭ Г-5-006-87.

По устойчивости к механическим воздействиям датчик-реле ДРУ-1ПМ соответствует группе исполнения N4 по ГОСТ Р52931.
Степень защиты датчика-реле - IP54 по ГОСТ 14254.

Пред­назначен для контроля уровня воды, дизельного топлива, авиационного масла, а также других жидкостей с динамической вязкостью не более 2,4 Пас и плотностью не менее 0,8 г/см3, не агрессивных по отношению к стали 12Х18Н10Т и резине.
По пожарной безопасности датчик-реле уровня не обладает способностью к самовоспламенению и вызывать горение.
Датчик-реле уровня ДРУ-1ПМ соответствует климатиче­скому исполнению У2.
Датчик-реле исполнения А предназначен для эксплуатации на объектах атомной энергетики (ОАЭ).

Датчики-реле предназначенные для эксплуатации на ОАЭ, относятся к классу безопасности  4Н по ПНАЭ Г-01-011-97.

Категория сейсмостойкости датчиков-реле исполнения для ОАЭ - 11а по ПНАЭ Г-5-006-87.

По устойчивости к механическим воздействиям датчик-реле ДРУ-1ПМ соответствует группе исполнения N4 по ГОСТ Р52931.
Степень защиты датчика-реле - IP54 по ГОСТ 14254.

Конструкция датчика-реле ДРУ-1ПМ приведена на рис.1.
В корпусе  на кронштейне крепится микропереключатель. Поплавок  выполняет роль чувствительного элемента.
Принцип работы датчика-реле основан на изменении положения поплавка  под воздействием выталкивающей силы контролируемой жидкости.
Поплавок , при своем перемещении, рычагом воздействует на микропереключатель, включенный в электрические цепи сигнальных и пусковых устройств.

Таблица №1

Характеристики Значения

Дифференциал, мм, не более

  25.

Коммутационная способность электрических контактов датчика-реле:

  • от 0,5 до 4 А постоянного тока с активной нагрузкой, при напряжении   от 3 до 30 В;
  • от 0,5 до 2 А постоянного тока с индуктивной нагрузкой (t<0,015 с),при напряжении от 3 до 30 В;
  • до 3 А переменного тока с активной нагрузкой, при напряжении до 250 В; 50 Гц;
  • до 2 А переменного тока с индуктивной на­грузкой (cos γ > 0,5) при напряжении250 В, 50 Гц.

Максимальная коммутируемая мощность

- при постоянном токе, ВА 70

- при переменном токе, ВА 300

Параметры контролируемых жидкостей указаны

  в таблице 2.

Датчик-реле сохраняет работоспособность при воздействии климатических факторов внешней среды

- температура окружающего воздуха от минус 60 до плюс 70 °С; - относительная влажность воздуха 98% при температуре 40 °С (без конденсации влаги).



Таблица №2

Контролируемая

жидкость

Параметры контролируемой жидкости

температура,0С



рабочее избыточное давление, МПа (кгс/см2)

вязкость динамическая, Па.с

плотность, г/см3

Вода, вода с хромпи­ком от 1,1 до 1,6% по весу воды

+6...+105

0,8 (8)

2,4

0,8...1,2

Дизельное топливо

-50...+60

Авиационное топливо

+6...+150

Другие жидкости

-50...+160

Стандартная комплектация:

  1. - датчик-реле ДРУ-ПМ - 1 шт.;
  2. - паспорт - 1экз.;
  3. - руководство по эксплуатации.

ДРУ-1ПМ ТУ 4218-022-42334258-02
