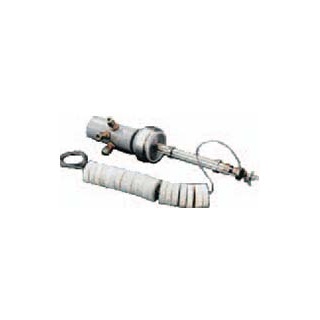

ДЖУП-200М датчик уровня жидкости пневматический
Предназначены для подачи пневматического сигнала при повышении или понижении уровня жидкости относительно заданной отметки в технологической аппаратуре, работающей под давлением.
Контролируемая среда - вода, сжиженный газ, горюче-смазочные материалы, различные некристаллизующиеся и не выпадающие в осадок технологические растворы, смазочно-охлаждающие и другие жидкости, в том числе агрессивные и взрывоопасные.
Применяются на предприятиях нефтегазо-переработки и химии, в водоканалах и в пищевой промышленности.
Не предназначены для жидкостей, выпадающих в осадок, кристаллизующихся, а также агрессивных к материалу корпуса — стали 12Х18Н10Т и буйка — прессованному силикатному фарфору подгр. 111 ГОСТ 20419-83 или АГ-4В ГОСТ 20437-83.
Принцип действия датчика-реле основан на использовании выталкивающей силы, действующей на керамический буек, значение которой пропорционально глубине погружения буйка в жидкость. Открытие или запирание соответствующих пневматических каналов датчика-реле достигается с помощью магнита-заслонки, который ориентирован одноименными полюсами относительно управляющего магнита, связанного с буйком.
Значения |
Характеристики |
Контролируемая среда |
жидкости, по отношению к которым химически стойки нержавеющая сталь и прессованный силикатный фарфор. |
Класс защиты по ГОСТ |
не менее IP43. |
Температура измеряемой среды |
от −55 до +150 °С. |
Температура окружающего воздуха |
от −60 до +55 °С. |
Степень очистки воздуха |
1 по ГОСТ |
Дифференциал срабатывания регулируемый |
от 0,1 до 3,0 м. |
Относительная влажность при 35 °С и более низких температурах с конденсацией влаги |
100%. |
Питание |
сжатый воздух давлением 0,14±0,014 МПа. |
Длина линии связи от датчика до сигнального или регулирующего устройства |
до 300 м. |
Масса |
не более 4 кг. |
Пример заказа на ДУЖП-200М
Датчик-реле уровня жидкости пневматический.
ТУ
Параметры контролируемой среды: давление до 10МПа, плотность
Выбор модификации
Рекомендации по выбору модификации ДУЖП-200М
Модификация датчика |
Контролируемая среда |
||
давление Ру МПа (кгс/см2) |
плотность кг/м3 |
Температура, °С |
|
ДУЖП-200М-112 |
до 10 (100) |
600-800 |
минус 55 плюс 150 |
ДУЖП-200М-122 |
800-1200 |
минус 55 плюс 150 |
|
ДУЖП-200М-132 |
1200-1500 |
минус 55 плюс 150 |
|
ДУЖП-200М-212 |
|
600-800 |
минус 55 плюс 150 |
ДУЖП-200М-222 |
|
800-1200 |
минус 55 плюс 150 |
ДУЖП-200М-232 |
|
1200-1500 |
минус 55 плюс 150 |
ДУЖП-200М-312 |
|
600-800 |
минус 55 плюс 150 |
ДУЖП-200М-322 |
|
800-1200 |
минус 55 плюс 150 |
ДУЖП-200М-332 |
|
1200-1500 |
минус 55 плюс 150 |
