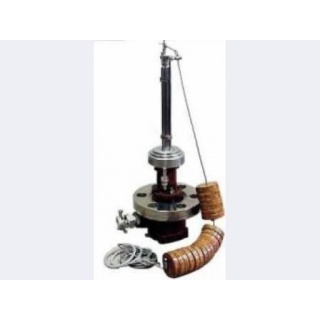

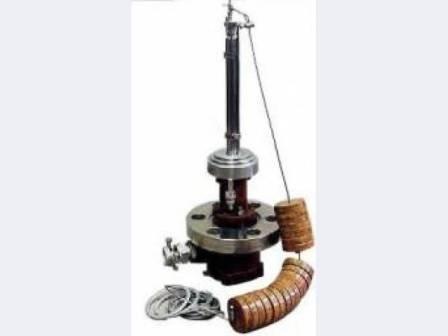

ДУЖЭ-200М датчик-реле уровня

Предназначены для подачи электрического сигнала при повышении или понижении уровня жидкости относительно заданной отметки в технологической аппаратуре, работающей под давлением.
Контролируемая среда - вод, сжиженный газ, горюче-смазочные материалы, различные некристаллизующиеся и не выпадающие в осадок технологические растворы, смазочно-охлаждающие и других жидкостях, в том числе агрессивные и взрывоопасные. Применим для контроля уровня раздела сред «вода — нефтепродукт».
Применяются на предприятиях нефтегазо-переработки и химии, в водоканалах и в пищевой промышленности.
Не предназначены для жидкостей, выпадающих в осадок, кристаллизующихся, а также агрессивных к материалу корпуса — стали 12Х18Н10Т и буйка — прессованному силикатному фарфору подгр. 111 ГОСТ  20419-83 или АГ-4В  ГОСТ  20437-83.

Предназначены для подачи электрического сигнала при повышении или понижении уровня жидкости относительно заданной отметки в технологической аппаратуре, работающей под давлением.
Контролируемая среда - вод, сжиженный газ, горюче-смазочные материалы, различные некристаллизующиеся и не выпадающие в осадок технологические растворы, смазочно-охлаждающие и других жидкостях, в том числе агрессивные и взрывоопасные. Применим для контроля уровня раздела сред «вода — нефтепродукт».
Применяются на предприятиях нефтегазо-переработки и химии, в водоканалах и в пищевой промышленности.
Не предназначены для жидкостей, выпадающих в осадок, кристаллизующихся, а также агрессивных к материалу корпуса — стали 12Х18Н10Т и буйка — прессованному силикатному фарфору подгр. 111 ГОСТ  20419-83 или АГ-4В  ГОСТ  20437-83.

Исполнения:

  • ДУЖЭ-200М не взрывозащищенное;
  • ДУЖЭ-200М-В взрывозащищенное

Принцип действия основан на использовании выталкивающей силы, действующей на буек. Величина этой силы пропорциональная глубине погружения буйка в жидкость. Изменения происходящие при повышении (понижении) уровня жидкости, вызывает пропорциональное перемещение буйка, и магнита. Далее происходит переключение контактов в результате взаимодействия магнитных полей постоянных магнитов.

Характеристики Значения

Температура измеряемой среды, °С

от -55 до +200

Температура окружающего воздуха, °С

от -60 до +50

Разрывная мощность контактов при напряжении 220 В, и частоте 50 Гц, В·А

110

Дифференциал срабатывания регулируемый, м

от 0,1 до 3

- бестросовый вариант

от 0,024 до 0,05

Относительная влажность при 35 °С и более низких температурах с конденсацией влаги, %

100

Масса, кг, не более

3,7

Средний срок службы, лет

8

Для точного подбора типа и модификации уровнемера, высылайте эскиз ёмкости (сосуда) с указанием габаритных размеров, предполагаемого места монтажа и диапазона изменения уровня.

Рекомендации по выбору модификации ДУЖЭ-200М:

Модификация датчика

Контролируемая среда

Давление Ру Мпа (кгс/см2)

Плотность кг/м3

Температура, °С

ДУЖЭ-200М-1112
ДУЖЭ-200М-1112Б

до 10 (100)

600-800

-55 до 70

ДУЖЭ-200М-1122
ДУЖЭ-200М-1122Б

-55 до 200

ДУЖЭ-200М-1212
ДУЖЭ-200М-1212Б

800-1200

-55 до 70

ДУЖЭ-200М-1222
ДУЖЭ-200М-1222Б

-55 до 200

ДУЖЭ-200М-1312
ДУЖЭ-200М-1312Б

1200-1500

-55 до 70

ДУЖЭ-200М-1322
ДУЖЭ-200М-1322Б

-55 до 200

ДУЖЭ-200М-2112
ДУЖЭ-200М-2112Б

до 16 (160)

600-800

-55 до 70

ДУЖЭ-200М-2122
ДУЖЭ-200М-2122Б

-55 до 200

ДУЖЭ-200М-2212
ДУЖЭ-200М-2212Б

800-1200

-55 до 70

ДУЖЭ-200М-2222
ДУЖЭ-200М-2222Б

-55 до 200

ДУЖЭ-200М-2312
ДУЖЭ-200М-2312Б

1200-1500

-55 до 70

ДУЖЭ-200М-2322
ДУЖЭ-200М-2322Б

-55 до 200

ДУЖЭ-200М-3112
ДУЖЭ-200М-3112Б

до 20 (200)

600-800

-55 до 70

ДУЖЭ-200М-3212
ДУЖЭ-200М-3212Б

800-1200

ДУЖЭ-200М-3312
ДУЖЭ-200М-3312Б

1200-1500

ДУЖЭ-200М-2433 «Ор»

до 16 (160)

450-1200

-55 до 250
