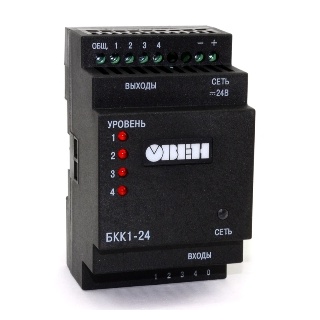

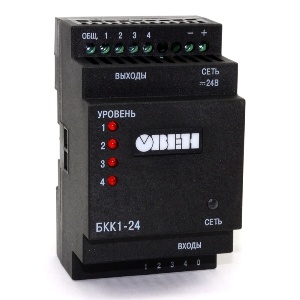

БКК1 сигнализатор уровня жидкости 4-канальный
Предназначен для согласования сигналов кондуктометрических датчиков уровня жидкости с приборами, имеющими дискретные входы, а также для использования в качестве самостоятельного прибора.
Контроль уровня жидкости осуществляется при помощи кондуктометрических (контролирующих электропроводность среды) датчиков.
Прибор выпускается в корпусе с креплением на DIN-рейку типа Д3.
Исполнения сигнализатора:
- БКК1-24 – блок с номинальным напряжением питания 24 В постоянного тока, оснащенный сдвоенными двунаправленными транзисторными ключами.
- БКК1-220 – блок с номинальным напряжением питания 220 В переменного тока, оснащенный э/м реле.
Функциональные возможности:
- Четыре независимых канала контроля уровня жидкости в резервуаре
- Повышенная помехоустойчивость и надежность благодаря использованию новой цифровой схемотехники
- Исполнение на din-рейку (размещение внутри щита)
- Два варианта питания – 24 В или 220 В
- Работа с различными по электропроводности жидкостями: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической, очищенной и др.
- Простая настройка без демонтажа прибор
|
Характеристика |
Значения |
|
|
БКК1-24 |
БКК1-220 |
|
|
Напряжение питания прибора |
14…36 В пост. тока |
90…264 В 47...63 Гц |
|
Потребляемая мощность |
не более 1 ВА |
не более 2 ВА |
|
Количество каналов контроля уровня |
4 |
|
|
Напряжение питания датчиков уровня |
не более 10 В перем. тока 1,5...2,5 Гц |
|
|
Тип дискретного выхода |
4 транзисторных двунаправленных ключа |
4 э/м реле, нормально разомкнутый контакт |
|
Допустимая нагрузка выхода |
50 мА пост. тока 36 В |
2 А перем. тока 240 В |
|
Тип корпуса |
на DIN-рейку 35 мм Д3 |
|
|
Габаритные размеры корпуса |
54х95х57 мм |
|
|
Степень защиты корпуса |
IP20 |
|
|
Температура окружающего воздуха |
–25...+70 °С |
–10...+50 °С |
|
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) |
не более 80 % |
|
|
Атмосферное давление |
84...106,7 кПа |
|
Стандартная комплектация:
- Блок БКК1 - 1 шт
- Паспорт и руководство по эксплуатации - 1 экз
- Гарантийный талон - 1 экз
Пример записи обозначения блока при его заказе: БКК1-24.
При этом изготовлению и поставке подлежит блок согласования сигналов кондуктометрических датчиков с номинальным напряжением питания 24 В постоянного тока, оснащенный сдвоенными двунаправленными транзисторными ключами.
