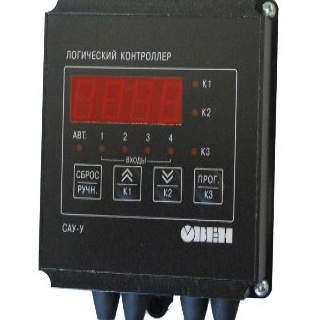

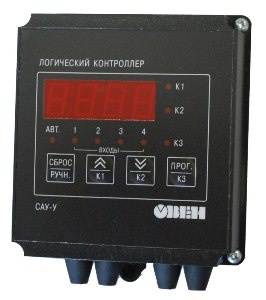

САУ-У прибор универсальный для управления насосами

Предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких или сыпучих веществ в различного рода резервуарах, емкостях, контейнерах и т.п.

В САУ-У реализовано все 12 алгоритмов работы, существующих аналогичных приборов, а именно: САУ-МПСАУ-М6САУ-М7.Е. Прибор выпускается в настенном (Н), DIN-реечном (Д) и щитовом (Щ11) исполнениях.

Предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких или сыпучих веществ в различного рода резервуарах, емкостях, контейнерах и т.п.

В САУ-У реализовано все 12 алгоритмов работы, существующих аналогичных приборов, а именно: САУ-МПСАУ-М6САУ-М7.Е. Прибор выпускается в настенном (Н), DIN-реечном (Д) и щитовом (Щ11) исполнениях.

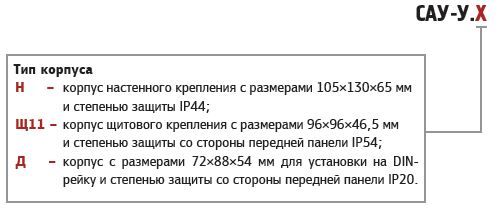

Прибор изготавливается в различных модификациях, отличающихся друг от друга конструктивным исполнением (типом используемого корпуса). Информация о модификациях указана в структуре обозначения.

Функционирование систем, в которых применяется прибор, может осуществляться как в автоматическом режиме по одному из встроенных в прибор алгоритмов, так и в ручном – по командам пользователя.

Прибор работает с различными по электропроводности жидкостями – водопроводной или загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.) и др. и обеспечивает выполнение следующих функций:

  1. контроль значений уровня рабочей среды или ее состояния (давления, температуры и/или других параметров) – до 4-х параметров одновременно, с использованием четырех независимых каналов контроля и широкого спектра используемых датчиков;
  2. управление работой исполнительных механизмов (например, насосов) – до 3-х одновременно, с использованием:
  • встроенных таймеров для установки специальных временных параметров; возможности задания времени задержки выполнения алгоритма;
  • возможности инверсии режима работы любого канала (например, работа в режиме заполнения или опорожнения резервуара);
  •  сигнализацией об аварийном состоянии системы.

Характеристки

Значения

Питание

Диапазон переменного напряжения питания

90…264 (номинальные значения – 110 , 220 или 240)

частота, Гц

47…63 (номинальные значения – 50 и 60)

Диапазон постоянного напряжения питания, В:

20…34 (номинальное значение – 24)

Потребляемая мощность, ВА, не более

6

Входы

Количество входов (каналов контроля входного сигнала)

4

Типы датчиков

кондуктометрические, с выходными транзисторными ключами n-p-n-типа, механические контактные устройства, датчики с токовым выходом

Питание датчиков от внутреннего источника:

постоянное или переменное напряжение, В

5±0,5

частота для переменного тока, Гц

25±1

Ток, протекающий через кондуктометрический датчик, мА, не более

1

Сопротивление контролируемой среды для кондуктометрического датчика, кОм, не более

450

Унифицированные датчики с токовым сигналом, мА

от 0 до 5, от 0 до 20, от 4 до 20

Дискретность установки порога срабатывания канала контроля входного сигнала, %

1

Выходы

Количество релейных выходных каналов (вид коммутационных контактов)

3 (нормально-разомкнутые)

Номинальное коммутируемое напряжение в нагрузке
- для цепи постоянного тока*, В, не более
- для цепи переменного тока**, В, не более


24
250

Установившийся ток при максимальном напряжении:

для цепи постоянного тока*, А, не более

1

для цепи переменного тока**, А, не более

3

Гальваническая изоляции выходов

Межканальная

Электрическая прочность изоляции выходов, В

1500

Напряжение встроенного источника питания внешних активных датчиков, В

24±1,2

Максимальный ток нагрузки источника питания датчиков, мА, не более

50

Корпус

Габаритные размеры и степень защиты корпуса:



настенный Н

(130х105х65 мм)±1 IP44

щитовой Щ11

(96х96х46,5) ±1 IP54 со стороны лицевой панели

DIN-реечный Д

(88х72х54) ±1 IP20

Масса прибора, кг, не более

0,7

Средний срок службы, лет

8

Условия эксплуатации

Температура окружающего воздуха

+10...+55 С

Атмосферное давление

84...106,7 кПа

Отн. влажность воздуха (при +25 C и ниже без конд. влаги)

не более 80 %



Примечание:

* Нагрузка для категории использования DC-14 по ГОСТ Р 50030.1–2000.

** Нагрузка для категории использования АС-15 по ГОСТ Р 50030.1–2000.

Стандартная комплектация:

  1. Прибор САУ-У - 1 шт
  2. Комплект крепежных элементов (Для приборов в щитовом корпусе Щ1 и Щ11) - 1 комп
  3. Паспорт и руководство по эксплуатации - 1 экз
  4. Гарантийный талон - 1 экз

Пример названия прибора при заказе: САУ-У-Н
