Контур-У контроллер уровня

Предназначен для создания полнофункциональных систем автоматизации технологических процессов, в том числе:

  • поддержания заданного уровня жидких или сыпучих веществ в резервуарах, емкостях и контейнерах различного рода и т.п.
  • управления насосами, пополняющими накопительные или напорные резервуары
  • управления насосами, подающими воду из скважин, откачивающими ее из различных емкостей и т.п.
  • для управления группой подающих насосов в системах горячего и холодного водоснабжения.

Предназначен для создания полнофункциональных систем автоматизации технологических процессов, в том числе:

  • поддержания заданного уровня жидких или сыпучих веществ в резервуарах, емкостях и контейнерах различного рода и т.п.
  • управления насосами, пополняющими накопительные или напорные резервуары
  • управления насосами, подающими воду из скважин, откачивающими ее из различных емкостей и т.п.
  • для управления группой подающих насосов в системах горячего и холодного водоснабжения.

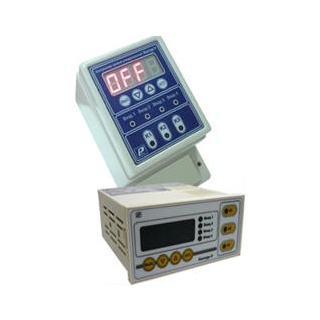

Контроллер выпускается в двух конструктивных исполнениях:

  1. в щитовом корпусе – «Контур–У–Щ1» габаритные размеры 96,0 х 48,0 х 111,0 мм
  2. в настенном корпусе – «Контур–У–Н2» габаритные размеры 82,0 х 128,0 х 63,5 мм

Контроллер обеспечивает работу в автоматическом режиме по одному из 14 встроенных алгоритмов или в ручном режиме, от кнопок ручного управления на передней панели.

В качестве входных датчиков могут быть применены:

  • кондуктометрические зонды;
  • активные датчики с выходными ключами n–p–n – типа («открытый коллектор»);
  • механические контактные устройства («сухие контакты»);
  • датчики с токовым выходом 0…5 , 0…20 или 4…20 мА; 1.4 Для управления насосами и другим оборудованием контроллер оснащен тремя встроенными электромагнитными реле.

Контроллер преобразует аналоговые сигналы с датчиков уровня в логические сигналы и, в соответствии с выбранным алгоритмом, осуществляет включение/выключение встроенных реле.

Характеристики

Значения

Номинальное напряжение питания питания

220 В 50 Гц

Допустимые  отклонения  напряжения питания от номинального значения

+10 %…–15 %

Потребляемая мощность, не более

4 ВА

Количество встроенных алгоритмов работы

 14

Количество входов

4

Напряжение встроенного источника питания активных датчиков*

(12 ± 1) В (50 мА макс.)

Количество выходных реле

3

Допустимая  нагрузка  на  контакты  реле (при напряжении 220 В и cos 

10 А

Защита входов от высокого напряжения, не менее

230   В   переменного тока

Диапазон задания временных установок

от 1 секунды до 99 суток

Сопротивление жидкости, не более

400 кОм

Масса контроллера, не более

0,7 кг

Средняя наработка на отказ, не менее

 6000 ч

Средний срок службы

5 лет

* Только для контроллера в щитовом корпусе «Контур–У–Щ4»

Стандартная комплектация:

  1. Контроллер уровня универсальный «Контур–У» - 1 шт
  2. Комплект крепежных деталей - 1 шт
  3. Руководство по эксплуатации - 1 шт

Руководство по эксплуатации
