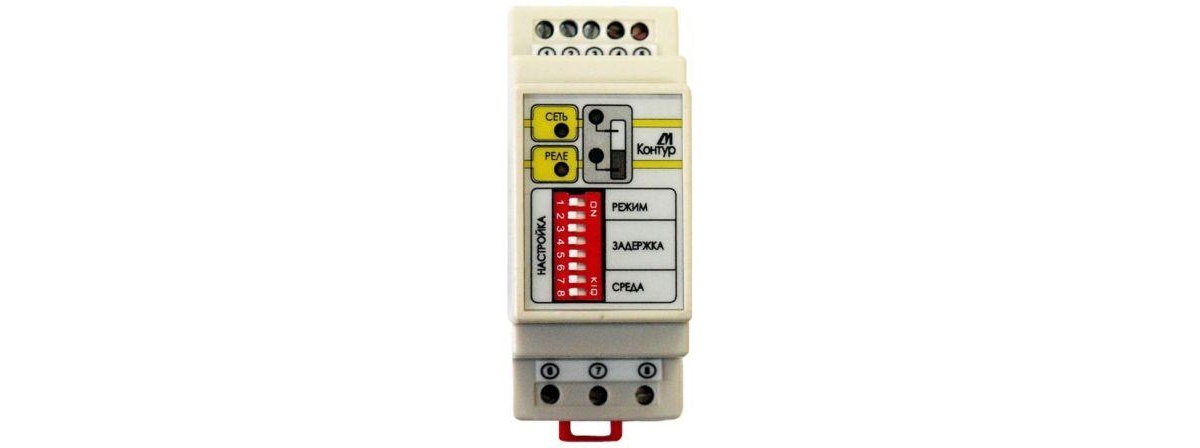

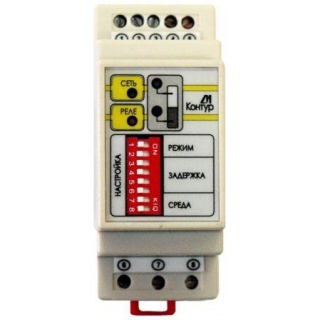

Контур-М контроллер уровня (реле контроля)

Предназначен для контроля уровня жидкости резервуарах, колодцах, емкостях и т.д. и позволяет применять его для создания полнофункциональных систем автоматизации, в том числе:

  • поддержания заданного уровня жидких веществ в резервуарах, емкостях различного рода и т.п.;
  • управления насосом, пополняющим накопительный или напорный резервуар;
  • управления насосом, подающим воду из скважины, откачивающим ее из различных емкостей и т.п.;
  • контроля протечек жидкостей и управления отключением подачи жидкости до устранения протечки.

Предназначен для контроля уровня жидкости резервуарах, колодцах, емкостях и т.д. и позволяет применять его для создания полнофункциональных систем автоматизации, в том числе:

  • поддержания заданного уровня жидких веществ в резервуарах, емкостях различного рода и т.п.;
  • управления насосом, пополняющим накопительный или напорный резервуар;
  • управления насосом, подающим воду из скважины, откачивающим ее из различных емкостей и т.п.;
  • контроля протечек жидкостей и управления отключением подачи жидкости до устранения протечки.

Принцип действия контроллера зависимости от замыкания входных датчиков уровня происходит срабатывание выходного реле в соответствии с заданным режимом работы.

Контроллер обеспечивает работу в автоматическом режиме по одному из 4–х встроенных режимов управления, в соответствии с которыми выполняет следующие функции:

  • докачивание до верхнего уровня;
  • откачивание до нижнего уровня;
  • докачивание по двум датчикам уровня;
  • откачивание по двум датчикам уровня.

В качестве входных датчиков могут быть применены:

  1. кондуктометрические зонды;
  2. механические контактные устройства. Такие датчики могут применяться для контроля уровня жидкостей в устройствах поплавкового типа. К этому типу также относятся тумблеры.

Для управления насосом и другим оборудованием контроллер оснащен выходным электромагнитным реле.

При одном датчике уровня контроллер следит за одним уровнем жидкости, при двух датчиках уровня контроллер следит за двумя уровнями (включается при одном уровне, а выключается при другом).

Для ограничения нежелательных срабатываний контроллера при волнении уровня жидкости и оптимизации работы в конкретном случае применения контроллер позволяет установить время задержки переключения выходного реле до 15 с.

Для устранения поляризации и электролиза жидкостей и как следствие окисления датчиков используется переменный ток частотой 4 Гц.

Для предотвращения нежелательного включения под влиянием посторонних факторов (загрязнение датчика, влажность и т.д.) можно настроить чувствительность контроллера в соответствии с проводимостью контролируемой жидкости – 5, 20, 50 или 100 кОм.

Характеристики

Значение

Напряжение питания

85…265 В AC,

120…380 В DC

Потребляемая мощность,

не более

1 ВА

Количество встроенных

режимов работы

4

Количество входов

2

Напряжение на электродах

входных датчиков

макс. 3 В

Ток в датчиках

< 0,1 мА

Количество выходных реле

1

Допустимая  нагрузка  на  контакты

выходного реле

– 8,0 А при 220 В и cos ф=0,4;

– 16 А при 220 В и cos ф=1,0

Защита входов от высокого

напряжения, не менее

230 В переменного тока

Временной отклик

макс. 400 мс

Временная задержка при переключении выходного реле

настраиваемая 0…15 с

Сопротивление жидкости,

не более

100 кОм

Габариты контроллера, не более

83 х 59 х 36 мм

Масса контроллера, не более

0,11 кг

Средняя наработка на отказ, не менее

20000

Средний срок службы

5 лет

Крепление

DIN рейка EN 61010–1

Стандартная комплектация:

  1. контроллер Контур-М - 1 шт
  2. руководство по эксплуатации - 1 шт

Примечание – Поставка контроллера уровня в транспортной таре, в зависимости от количества изделий, по заявке Заказчика.
