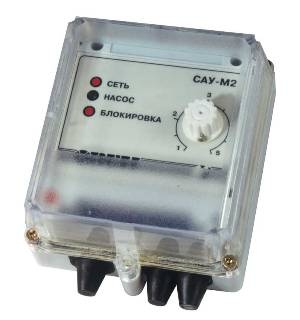

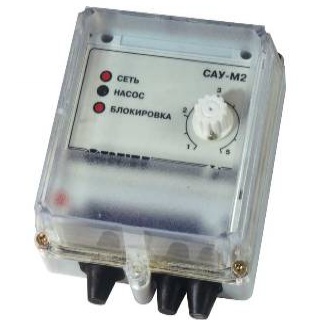

САУ-М2 прибор для регулирования уровня жидкости (погружного насоса)
В комплекте с датчиками уровня и электрическим насосом, предназначен для создания систем автоматического поддержания уровня жидкости в резервуарах, накопительных емкостях и т.п. Выпускается в корпусе настенного крепления Н.
Функциональные возможности:
- Автоматическое заполнение резервуара до заданного уровня
- Автоматическое осушение резервуара до заданного уровня
- Защита погружного насоса от «сухого» хода
- Подключение различных датчиков уровня – контуктометрических и поплавковых
- Работа с различными по электропроводности жидкостями: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
Прибор может работать с различными по электропроводности жидкостями: водопроводной и загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными) и т.п. Прибор выпускается по ТУ 4214-001-46526536-00.
Принцип действия прибора САУ-М2 основан на использовании токопроводящих свойств жидкости. При соприкосновении жидкости с соответствующими электродами датчика уровня на вход прибора поступают электрические сигналы. Прибор обрабатывает их по заданному алгоритму и формируют команды управления исполнительным электромагнитным реле, подающим питание на электропривод насоса.
Характеристики |
Значения |
Номинальное напряжение питания прибора |
220 В частотой 50 Гц |
Допустимые отклонения напряжения питания от номинального значения |
-15...+10 % |
Количество подключаемых датчиков |
два 3-х электродных |
Тип датчиков |
кондуктометрический |
Количество встроенных выходных реле |
1 |
Макс. допустимый ток, коммутируемый контактами встроенного реле |
8 А при 220 В 50 Гц (cos > 0,4) |
Напряжение на электродах датчика уровня |
не более 12 В пост. тока |
Сопротивление жидкости, вызывающее срабатывание датчика |
не более 500 кОм |
Тип корпуса |
настенный Н |
Габаритные размеры корпуса |
130х105х65 мм |
Степень защиты корпуса |
IP44 |
Условия эксплуатации |
|
Температура окружающего воздуха, оС |
От +1 до + 50 |
Атмосферное давление, кПА |
85-106,7 |
Относительная влажность воздуха (при 35 °С), % |
85 |
Стандартная комплектация:
- Прибор САУ-М2 – 1 шт.
- Комплект крепежных элементов типа Н – 1 шт.
- Руководство по эксплуатации – 1 экз.
- Паспорт – 1 экз.
- Гарантийный талон – 1 экз.
