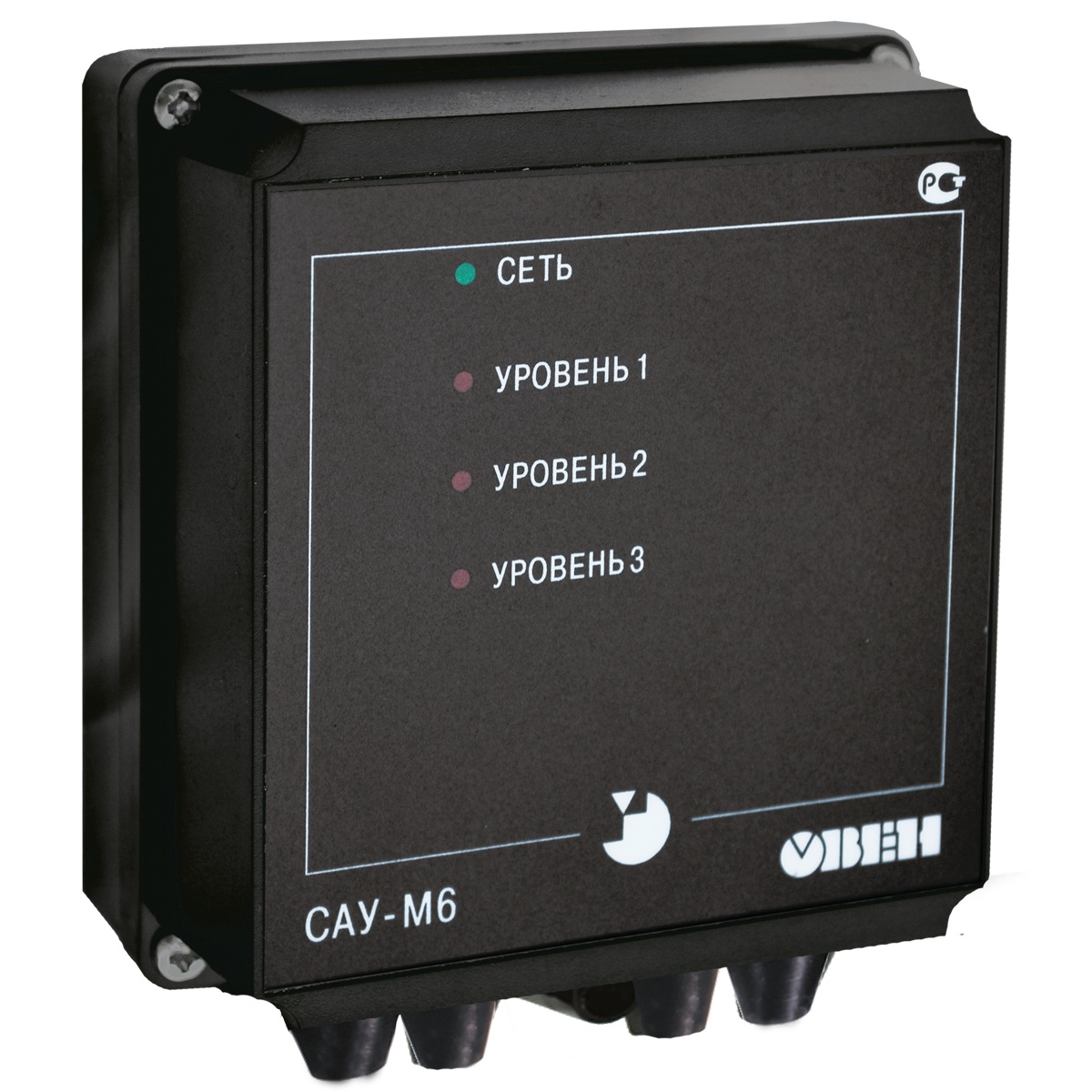

САУ-М6 устройство контроля уровня
Предназначен для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости.
САУ-М6 является функциональным аналогом приборов ESP-50 и РОС 301.
Условия эксплуатации:
- Температура окружающего воздуха +1...+50 °С
- Атмосферное давление 86...106,7 кПа
- Относительная влажность воздуха (при 35 °С) 30...80 %
Функциональные возможности:
- Три независимых канала контроля уровня жидкости в резервуаре
- Возможность инверсии режима работы любого канала
- Подключение различных датчиков уровня – кондуктометрических, поплавковых
- Работа с различными по электропроводности жидкостями: дистиллированной, водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
- Защита кондуктометрических датчиков от осаждения солей на электродах благодаря питанию их переменным напряжением
Контроль уровня осуществляется при помощи 4-х электродного кондуктометрического датчика, три сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3 – и подключаются ко входам прибора 1–3. Питание датчика уровня осуществляется переменным напряжением.
САУ-М6 включает в себя три независимых канала контроля, в состав каждого канала входят:
- вход для измерения сопротивления кондуктометрического датчика на переменном токе;
- регулятор чувствительности, позволяющий изменять чувствительность канала контроля уровня к электропроводности жидкости;
- пороговое устройство (ПУ), фиксирующее достижение рабочей жидкостью заданного уровня, а также формирующее сигналы управления выходным реле;
- коммутатор для переключения канала в инверсный режим работы;
- выходное реле для управления внешним оборудованием; срабатывание реле происходит при контакте соответствующего электрода с жидкостью.
Характеристики |
Значения |
---|---|
Номинальное напряжение питания прибора |
220 В частотой 50 Гц |
Допустимые отклонения напряжения питания от номинального значения |
-15...+10 % |
Потребляемая мощность, не более |
6 ВА |
Количество каналов контроля уровня |
3 |
Количество встроенных выходных реле |
3 |
Максимально допустимый ток, коммутируемый контактами встроенного реле |
4 А при 220 В 50 Гц (cos > 0,4) |
Напряжение на электродах датчика уровня |
не более 10 В частотой 50 Гц |
Сопротивление жидкости, вызывающее срабатывание канала контроля |
не более 500 кОм |
Тип корпуса |
настенный Н |
Габаритные размеры корпуса |
130х105х65 мм |
Степень защиты корпуса |
IP44 |

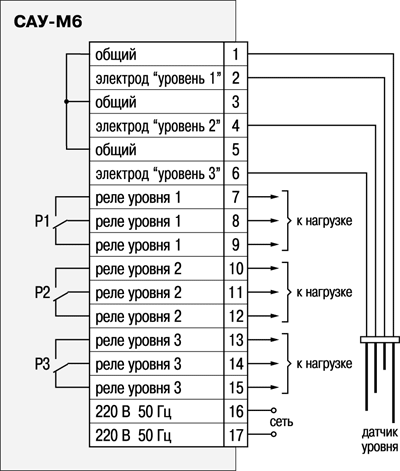

Схема подключения
Функциональная схема
Стандартная комплектация:
- Прибор САУ-М6
- Комплект крепежных элементов
- Паспорт и руководство по эксплуатации
- Гарантийный талон
