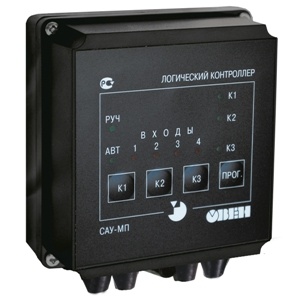

САУ-МП прибор для управления системой подающих насосов

Предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких или сыпучих веществ в различного рода резервуарах, емкостях, контейнерах и т.п. Применяется для управления подающими насосами в системах горячего и холодного водоснабжения, а также для поддержания уровня жидкости в резервуаре.

Прибор выпускается в корпусах 2-х типов: настенном (Н) и щитовом (Щ1).

Предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких или сыпучих веществ в различного рода резервуарах, емкостях, контейнерах и т.п. Применяется для управления подающими насосами в системах горячего и холодного водоснабжения, а также для поддержания уровня жидкости в резервуаре.

Прибор выпускается в корпусах 2-х типов: настенном (Н) и щитовом (Щ1).

Прибор САУ-МП изготавливается двух модификаций, отличающихся друг от друга типом корпуса. Код полного названия прибора приведен в структуре обозначения.

Контроль уровня осуществляется при помощи четырех подключаемых ко входам прибора датчиков, которые устанавливаются пользователем в резервуаре на заданных условиями технологического процесса отметках. Для визуального контроля за срабатыванием датчиков на лицевой панели прибора предусмотрены четыре светодиодных индикатора, засветка каждого из которых сигнализирует о срабатывании соответствующего датчика.

При применении соответствующего алгоритма прибор может быть применен для управления группой подающих насосов в системах горячего и холодного водоснабжения.

  1. В качестве входных датчиков могут быть применены:
  • кондуктометрические (контролирующие степень электропроводности среды) зонды;
  • активные датчики с выходными ключами npn-типа;
  • механические контактные устройства;
  • датчики наличия давления типа ДЭМ.

Для управления технологическим оборудованием прибор оснащен тремя встроенными электромагнитными реле.

Работа каждого реле может осуществляться как в автоматическом режиме (по сигналам датчиков), так и по командам оператора (от встроенных кнопок ручного управления на передней панели прибора). Алгоритм работы реле в автоматическом режиме определяется при заказе прибора или записывается пользователем из компьютера при помощи специального кабеля.

Характеристики

Значения

Номинальное напряжение питания прибора

220 В частотой 50 Гц

Допустимые отклонения номинального напряжения

-15...+10 %

Количество обслуживаемых насосов

от 1 до 3

Диапазон установки временных параметров

от 1 с до 63 суток

Количество независимых входов

4

Количество выходных э/м реле

3

Макс. допустимый ток нагрузки, коммутируемый контактами встроенного реле

8 А при 220 В 50 Гц (cos  >  0,4)

Габаритные размеры и степень защиты корпуса



– настенный Н

130х105х65 мм, IP44

– щитовой Щ1

96х96х70 мм, IP54 со стороны передней панели

Условия эксплуатации



Температура окружающего воздуха, о С

От +5 до 50

Атмосферное давление. кПа

От 86 до 106,7

Относительная влажность воздуха (при 35 °С и ниже без конденсации влаги) , не более %

80



Стандартная комплектация:

  1. Прибор САУ-МП - 1 шт
  2. Комплект крепежных элементов - 1 ком
  3. Паспорт и гарантийный талон - 1 экз
  4. Руководство по эксплуатации - 1экз
  5. Кабель САУ-МП П-П (поставляется по отдельному заказу)
  6. Кабель САУ-МП ЭВМ-П (поставляется по отдельному заказу)

Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия

Пример полного названия прибора при заказе: САУ-МП-Н.11.
