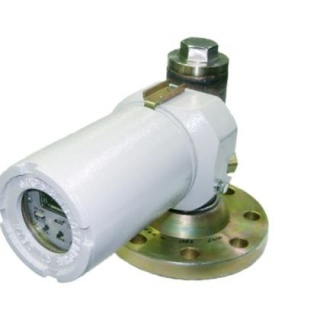

САПФИР-22МП-ДУ (Ех) преобразователь уровня буйковый электрический

Предназначен для непрерывного преобразования зна­чения измеряемого уровня жидкости (модели 2620, 2622, 2630, 2640, 2650) или уровня границы раздела двух жидких фаз (модели 2615), как нейтральных, так и агрессивных сред в стандартный токовый и (или) цифровой на базе HART-протокола  выходной сигнал дистанционной передачи.

Применяются в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе со взрывоопасными условиями производства.

Буйковый уровнемер Сапфир-22МП-ДУ-Ех имеет взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь» с уровнем «Особовзрывобезопасный», соответствуют требо­ваниям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99. Маркировка взрывозащиты «0ExiaIICT5 X» по ГОСТ Р51330.0 и ГОСТ 51330.10 (знак «X» - указывает на особые условия их применения, которые заключаются в том, что они могут включаться толь­ко в искробезопасные цепи устройств (блоков пита­ния), имеющих маркировку взрывозащиты не ниже «ExiallC» и свидетельство о взрывозащищенности, и допускаемые параметры которых (индуктивность и емкость) не менее суммарной индуктивности и ем­кости соединительной линии и преобразователя.
Преобразователи Сапфир-22МП-ДУ-Вн выполнены с видами взрыво­защиты «взрывонепроницаемая оболочка» (d), «специальный» (s), с уровнем взрывозащиты «взрывобезопасный» (1), соответствуют ГОСТ Р51330.0, ГОСТ Р51330.1, имеют маркировку по взрывозащите «1ExsdIIBT5 X» или «1ExsdIIBT4/H2 X», или «1ExsdIICT5 X» (знак «X» указывает на воз­можность применения преобразователя при темпе­ратурах окружающего воздуха, указанных ниже).

Степень защиты буйковых уровнемеров от воздейст­вия пыли и воды IP54 по ГОСТ 14254.

Предназначен для непрерывного преобразования зна­чения измеряемого уровня жидкости (модели 2620, 2622, 2630, 2640, 2650) или уровня границы раздела двух жидких фаз (модели 2615), как нейтральных, так и агрессивных сред в стандартный токовый и (или) цифровой на базе HART-протокола  выходной сигнал дистанционной передачи.

Применяются в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе со взрывоопасными условиями производства.

Буйковый уровнемер Сапфир-22МП-ДУ-Ех имеет взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь» с уровнем «Особовзрывобезопасный», соответствуют требо­ваниям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99. Маркировка взрывозащиты «0ExiaIICT5 X» по ГОСТ Р51330.0 и ГОСТ 51330.10 (знак «X» - указывает на особые условия их применения, которые заключаются в том, что они могут включаться толь­ко в искробезопасные цепи устройств (блоков пита­ния), имеющих маркировку взрывозащиты не ниже «ExiallC» и свидетельство о взрывозащищенности, и допускаемые параметры которых (индуктивность и емкость) не менее суммарной индуктивности и ем­кости соединительной линии и преобразователя.
Преобразователи Сапфир-22МП-ДУ-Вн выполнены с видами взрыво­защиты «взрывонепроницаемая оболочка» (d), «специальный» (s), с уровнем взрывозащиты «взрывобезопасный» (1), соответствуют ГОСТ Р51330.0, ГОСТ Р51330.1, имеют маркировку по взрывозащите «1ExsdIIBT5 X» или «1ExsdIIBT4/H2 X», или «1ExsdIICT5 X» (знак «X» указывает на воз­можность применения преобразователя при темпе­ратурах окружающего воздуха, указанных ниже).

Степень защиты буйковых уровнемеров от воздейст­вия пыли и воды IP54 по ГОСТ 14254.

Преобразователи состоят из измерительного блока и электронного преобразователя.
При изменении измеряемого уровня происходит воздействие гидростатической выталкивающей силы, действующей на чувствительный эле­мент - буек. Это изменение через рычаг переда­ется на тензопреобразователь, что вызывает деформацию упругого чувствительного элемента и изменение сопротивления тензорезисторов тензопреобразователя. Это изменение преобра­зуется в электрический сигнал, который переда­ется от тензопреобразователя из измерительного блока в электронный преобразователь, и далее в виде стандартного токового унифицированного сигнала [(0-5), (4-20), (5-0) или (20-4)]мА.
Электронный блок буйковых уровнемеров Сапфир- 22МП-ДУ выполнен на одной плате.

Применение микропроцессорной электроники в преобразователях позволило:

  • увеличить точность измерений в реальных усло­виях эксплуатации, в том числе значительно уменьшить температурную погрешность введением дина­мической температурной компенсации;
  • производить настройку «нуля» и «диапазона из­мерения» независимо друг от друга, а также пере­настройку на другой диапазон измерения;
  • производить установку «нуля» непосредственно на объекте, без вскрытия и разгерметизации элек­тронного блока, что важно при использовании преобразователя во взрывоопасной или агрессивной среде (при исполь­зовании HART-протокола калибровка производит­ся дистанционно);
  • производить без демонтажа преобразователя настройку на новые характеристики буйков (сухой вес и выталкивающая сила) и новые значе­ния плотности контролируемой жидкости;
  • выбирать отображение измеряемого уровня на ЖКИ в % (0-100) или в мм (0-9999);
  • выбирать вид выходного сигнала (0-5; 4-20 мА);
  • выбирать время усреднения выходного сигнала от 0,25 до 6 с;
  • выводить на ЖКИ ненормированное значение температуры внутри электрического блока буйкового уровнемера;

Буйковый уровнемер имеет повышенную электро­магнитную совместимость, что обеспечивает их стабильную работу вблизи мощных источников эле­ктромагнитных излучений.
Сапфир-22МП-ДУ легко интегрируются в цифровые АСУ ТП используя HART-протокол, а также могут применяться вместо уровнемеров со стандартными токовыми выходными сигналами в существующей аналоговой АСУ предприятия.
В буйковых уровнемерах Сапфир-22МП-Ду (HART) обеспечена возможность дистанционного снятия информации (значения измеряемого параметра, единицы и диапазона измерения, индивидуальных параметров прибора и др.), перенастройки и тести­рования.
Предусмотрена опция защиты настроек от не­санкционированного доступа.
По устойчивости к климатическим воздействиям преобразователи в зависимости от исполнения со­ответствуют:

  • климатическому исполнению УХЛ* категории размещения 3.1, но для работы при температуре от +1 до +50 0С (основной вариант исполнения) или, по обоснованному требованию потребителя, от +1 до +80 0С;
  • климатическому исполнению У* категории раз­мещения 2, но для работы при температуре от -30 до +50 0С (основной вариант исполнения).

Преобразователи предназначены для контроля уровня сред не содержащих компонентов, конден­сат паров которых замерзает при отрицательных температурах окружающего воздуха, возможных в процессе эксплуатации.
При наличии таких компонентов и температуре окружающего воздуха до минус 600 С надежная работа преобразователей гарантируется с применением обогревателей ОУр-1М ТУ 4214-047-42334258-2008.

 Таблица №1

Характеристики

Значения Сапфир-22МП-Ду

1.Верхний предел измерения уровня, м:

-модели 2620, 2622, 2630, 2640, 2642

-модель 2650

-модель 2615



0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 10,0

1,0; 1,6; 2,0; 2,5;

0,6; 1,0; 1,6;

2.Допустимая основная приведенная погрешность, %

±0,25; ±0,5; ±1,0

З.Дополнительная температурная погрешность на 10°С, %, при основной:

±0,25

±0,5

±1,0




±0,2

±0,45

±0,6

4.Параметры контролируемой среды:

- плотность, кг/м3

- разность плотностей (при плотности нижней фазы от 910 до 1000 кг/м3, кг/м3

- температура, °С



от 400 до 2000

от 50 до 400



от минус 50 до плюс 120

-температура при использовании теплоотводящего патрубка (радиатора), °С

от минус 200 до минус 50

от плюс 120 до плюс 400

5.Выходной сигнал:

-стандартный токовый, мА

-цифровой на базе HART протокола



0-5; 4-20

+

6.Напряжение питания

-для общепромышленного и взрывозащищенного исполнений

-для искробезопасного исполнения



36±0,72

от искробезопасного блока питания

7.Потребляемая мощность, ВА, не более

1,2

8.Масса преобразователей в зависимости от модели, кг

от 10,5 до 21,5

9.Расстояние между источником питания и буйковым уровнемером, м, не более

600

10.Чувствительный элемент

тензомодуль

11. Демпфирование выходного сигнала

механическое (сильфон)



Стандартные размеры буйков и количество секций

Модель

Н, мм

d, мм

Число секций

2620 2622 2630 2640 2642

250

60

1

400

600

50

800

40

1000

1600

30

2000

25

2500

3000

20

2

4000

6000

16

3

8000

11

4

10000

5

2650

1000

40

1

1600

30

2000

25

2500

2615

600

140

1

1000

108

1600

83

600

108

1000

83

1600

60



Габаритные и установочные размеры преобразователей

Модель

Р, МПа

Ду, мм

Размеры, мм

D

D1

D2

d1

Б

2620

4,0

65

Ø 180

Ø 145

Ø 109

Ø 18

240

2622

4,0

80

Ø 195

Ø 160

Ø 120

2630

6,3

65

Ø 200

Ø 160

Ø 109

Ø 22

2640

16,0

65



Ø 220



Ø 170

Ø 26

2642

10,0

2650

20,0

50

Ø 210

Ø 180

Ø 87

300

2615

2,5

150

Ø 300

Ø 250

Ø 203

Стандартная комплектация:

  1. Преобразователь - 1 шт. (В зависимости от заказа)
  2. Руководство по эксплуатации - 1 экз.(Допускается прилагать по 1 экз. на каждые 10 преобразователей поставляемых в один адрес)
  3. Методика поверки МИ 1233-86 - 1 экз.(Допускается прилагать по 1 экз. на каждые 10 преобразователей поставляемых в один адрес)
  4. Паспорт - 1 экз.
  5. Флакон с демп­ферной жидкостью - 1 шт. (Поставляется по требованию заказчика)
  6. Радиатор - 1 шт.(Поставляется по требованию заказчика)
  7. Блок питания - 1 шт.(Поставляется по требованию заказчика)
  8. Ответный фланец - 1 шт.(Поставляется по требованию заказчика)



1.Обозначение преобразователя.
2.Исполнение по взрывозащите:
Ех - «искробезопасная электрическая сеть»; Вн - «взрывонепроницаемая оболочка».
3.Модель преобразователя по таб.1, 2,
4.Исполнение по материалам по таб.3.
5.Климатическое исполнение.
6.Основная погрешность, %.
7.Верхний предел измерения, мм
8.Код выходного сигнала 05 (0-5 мА); 42 (4-20 мА).
9.Наличие радиатора (для температуры кон­тролируемой среды ниже минус 50 оС или выше плюс 120 °С).
10.Плотность контролируемой жидкости, кг/м3 (для модели 2615 указывается разность плотностей и плотность нижней фазы, например, 120-990).
11.Наличие HART-протокола

Таблица 2

Модель

Предельно допускаемое рабочее избыточное давление,
МПа (кгс/см2)

2620, 2622

4,0 (40)

2630

6,3 (63)

2640

10 (100)*; 16 (160)

2642

10 (100)

2615

2,5 (25); 4,0 (40)*

2650

20 (200)

*-- по особому заказу

Таблица 3

Обозначение исполнения преобразователя по материалам

Материалы

Буек

Корпус

Мембрана вывода

02

12Х18Н10Т

12Х18Н10Т

36НХТЮ

01

сталь 20
