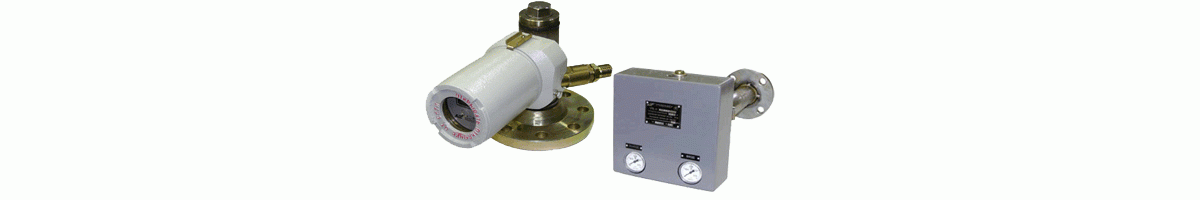

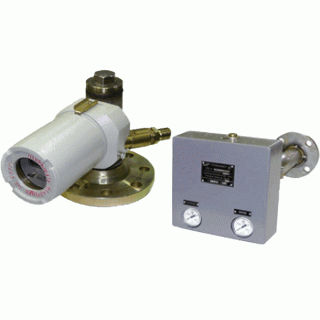

САПФИР-22МП1-ДУ (Ех) преобразователь уровня буйковый электрический

Предназначен для непрерывного преобразования зна­чения измеряемого уровня жидкости (модели 2620, 2622, 2630, 2640,2642, 2650) или уровня границы раздела двух жидких фаз (модели 2615), как нейтральных, так и агрессивных сред в стандартный токовый и (или) цифровой на базе HART-протокола  выходной сигнал дистанционной передачи.

Применяются для работы в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе со взрывоопасными условиями производства.

Преобразователи Сапфир-22МП1-ДУ-Ех  имеют взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь» с уровнем «Особовзрывобезопасный», соответствуют требо­ваниям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99.

Преобразователи Сапфир-22МП1-ДУ-Вн выполнены с видами взрыво­защиты «взрывонепроницаемая оболочка» (d), «специальный» (s), с уровнем взрывозащиты «взрывобезопасный» (1), соответствуют ГОСТ Р51330.0, ГОСТ Р51330.1, имеют маркировку по взрывозащите «1ExsdIIBT5 X» или «1ExsdIIBT4/H2 X», или «1ExsdIICT5 X» (знак «X» указывает на воз­можность применения преобразователей при темпе­ратурах окружающего воздуха, указанных ниже).

Степень защиты преобразователей от воздейст­вия пыли и воды IP54 по ГОСТ 14254.

Предназначен для непрерывного преобразования зна­чения измеряемого уровня жидкости (модели 2620, 2622, 2630, 2640,2642, 2650) или уровня границы раздела двух жидких фаз (модели 2615), как нейтральных, так и агрессивных сред в стандартный токовый и (или) цифровой на базе HART-протокола  выходной сигнал дистанционной передачи.

Применяются для работы в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе со взрывоопасными условиями производства.

Преобразователи Сапфир-22МП1-ДУ-Ех  имеют взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь» с уровнем «Особовзрывобезопасный», соответствуют требо­ваниям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99.

Преобразователи Сапфир-22МП1-ДУ-Вн выполнены с видами взрыво­защиты «взрывонепроницаемая оболочка» (d), «специальный» (s), с уровнем взрывозащиты «взрывобезопасный» (1), соответствуют ГОСТ Р51330.0, ГОСТ Р51330.1, имеют маркировку по взрывозащите «1ExsdIIBT5 X» или «1ExsdIIBT4/H2 X», или «1ExsdIICT5 X» (знак «X» указывает на воз­можность применения преобразователей при темпе­ратурах окружающего воздуха, указанных ниже).

Степень защиты преобразователей от воздейст­вия пыли и воды IP54 по ГОСТ 14254.

Преобразователи состоят из измерительного блока и электронного преобразователя.
При изменении измеряемого уровня жидкости на чувствительном элементе (буйке)  уровнемера изменяется выталкивающее усилие,  которое через рычаг закручивает торсионную трубку. Закручивающее усилие через стержень торсионного узла вывода  передается на магнитную систему, которая перемещается относительно неподвижно закрепленного датчика Холла, при этом напряжение с датчика Холла изменяется пропорционально выталкивающей силе.
Напряжение с датчика обрабатывается микропроцессорным электронным блоком (производится линеаризация характеристики, температурная компенсация, фильтрация) и преобразуется в токовый выходной сигнал и цифровое значение на индикаторе пропорциональные измеряемому параметру (уровню среды).

Применение микропроцессорной электроники в преобразователях позволило:

  • повысить точность измерений в реальных усло­виях эксплуатации, в том числе значительно уменьшить температурную погрешность введением дина­мической температурной компенсации;
  • производить настройку «нуля» и «диапазона из­мерения» независимо друг от друга, а также пере­настройку на другой диапазон измерения;
  • производить установку «нуля» непосредственно на объекте, без вскрытия и разгерметизации элек­тронного блока, что важно при использовании преобразователя во взрывоопасной или агрессивной среде (при исполь­зовании HART-протокола калибровка производит­ся дистанционно);
  • производить без демонтажа преобразователя перенастройку на новые характеристики буйков (сухой вес и выталкивающая сила) и новые значе­ния плотности контролируемой жидкости;
  • выбирать отображение измеряемого уровня на ЖКИ в % (0-100) или в мм (0-9999);
  • выбирать вид выходного сигнала (0-5; или 4-20 мА);
  • устанавливать время усреднения выходного сигнала от 1 до 60 с;
  • устанавливать режим «'электронная лупа»;
  • выводить на ЖКИ ненормированное значение температуры внутри электрического блока;
  • Использование датчика Холла позволило иск­лючить прямой контакт датчика с подвижной сис­темой узла ввода, т.е. исключить разрушение дат­чика при неаккуратном монтаже или резком сбросе контролируемой жидкости из емкости.

Преобразователи имеют повышенную электро­магнитную совместимость, что обеспечивает их стабильную работу вблизи мощных источников эле­ктромагнитных излучений.
Сапфир-22МП1-ДУ (HART) легко интегрируются в цифровые АСУ ТП, а также могут применяться вместо уровнемеров со стандартными токовыми выходными сигналами в существующей аналоговой АСУ предприятия.
В преобразователях Сапфир-22МП1-Ду (HART) обеспечена возможность дистанционного снятия информации (значения измеряемого параметра, единицы и диапазона измерения, индивидуальных параметров прибора и др.), перенастройки и тести­рования.
Предусмотрена опция защиты настроек от не­санкционированного доступа.
По устойчивости к климатическим воздействиям преобразователи в зависимости от исполнения со­ответствуют:

  • климатическому исполнению УХЛ* категории размещения 3.1, но для работы при температуре от +1 до +50 °С (основной вариант исполнения) или, по обоснованному требованию потребителя, от +1 до +80 °С;
  • климатическому исполнению У* категории раз­мещения 2, но для работы при температуре от -30 до +50 °С (основной вариант исполнения) или по требованию потребителя от -40 до +80 °С

Преобразователи предназначены для контроля уровня сред не содержащих компонентов, конден­сат паров которых замерзает при отрицательных температурах окружающего воздуха, возможных в процессе эксплуатации.
При наличии таких компонентов и температуре окружающего воздуха до минус 600 С надежная работа преобразователей гарантируется с применением обогревателей ОУр-1М ТУ 4214-047-42334258-2008.


Характеристики

Значение Сапфир-22МП1-Ду

1.Верхний предел измерения уровня, м:

-модели 2620, 2622, 2630, 2640, 2642

-модель 2650

-модель 2615



0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 10,0

1,0; 1,6; 2,0; 2,5;

  0,6; 1,0; 1,6;

2.Допустимая основная приведенная погрешность, %

±0,25; ±0,5; ±1,0

З.Дополнительная температурная погрешность на 10°С, %, при основной:

±0,25

±0,5

±1,0





±0,2

±0,45

±0,6

4.Параметры контролируемой среды:

- плотность, кг/м3

- разность плотностей (при плотности нижней фазы от 910 до 1000 кг/м3), кг/м3

- температура, °С



от 400 до 2000



от 50 до 400

от минус 50 до плюс 120

-температура при использовании теплоотводящего патрубка (радиатора), °С

от минус 200 до минус 50

от плюс 120 до плюс 400

5.Выходной сигнал:

-стандартный токовый, мА

-цифровой на базе HARTпротокола



0-5; 4-20

+

6.Напряжение питания

-для общепромышленного и взрывозащищенного исполнений

-для искробезопасного исполнения



36±0,72

от искробезопасного блока питания

7.Потребляемая мощность, ВА,не более

1,2

8.Масса преобразователей в зависимости от модели, кг

от 10,5 до 21,5

9.Расстояние между источником питания и преобразователем, м, не более

600

10.Чувствительный элемент

Датчик Холла



Таблица 4

Стандартные размеры буйков и количество секций

Модель

Н, мм

d, мм

Число секций

2620 2622 2630 2640 2642

250

60

1

400

600

50

800

40

1000

1600

30

2000

25

2500

3000

20

2

4000

6000

16

3

8000

11

4

10000

5

2650

1000

40

1

1600

30

2000

25

2500

2615

600

140

1

1000

108

1600

83

600

108

1000

83

1600

60

Таблица 5

Габаритные и установочные размеры преобразователей

Модель

Р, МПа

Ду, мм

Размеры, мм

Б

2620

4,0

65

По заказу - в зависимости от исполнения по материалам и температурному диапазону

2622

4,0

80

2630

6,3

65

2640

16,0

65

2642

10,0

65

2650

20,0

50

2615

2,5

150



Стандартная комплектация:

  1. Преобразователь - 1 шт. (В зависимости от заказа)
  2. Руководство по эксплуатации - 1 экз. (Допускается прилагать по 1 экз. на каждые 10 преобразователей поставляемых в один адрес)
  3. Методика поверки МИ 1233-86 - 1 экз. (Допускается прилагать по 1 экз. на каждые 10 преобразователей поставляемых в один адрес)
  4. Паспорт - 1 экз.(Допускается прилагать по 1 экз. на каждые 10 преобразователей поставляемых в один адрес)
  5. Радиатор - 1 шт.(Поставляются по требованию заказчика)
  6. Блок питания - 1 шт.(Поставляются по требованию заказчика)
  7. Ответный фланец - 1 шт (Поставляются по требованию заказчика)

1.Обозначение преобразователя.
2.Исполнение по взрывозащите:
Ех - «искробезопасная электрическая сеть»; Вн - «взрывонепроницаемая оболочка».
3.Модель преобразователя по таб.1, 2,
4.Исполнение по материалам по таб.2.
5.Климатическое исполнение.
6.Основная погрешность, %.
7.Верхний предел измерения, мм
8.Код выходного сигнала 05 (0-5 мА); 42 (4-20 мА).
9.Наличие радиатора (для температуры кон­тролируемой среды ниже минус 50 оС или выше плюс 120 °С).
10.Плотность контролируемой жидкости, кг/м3 (для модели 2615 указывается разность плотностей и плотность нижней фазы, например, 120-990).
11.Конфигурирование и настройка (в т.ч. удаленная) с помощью ПК.

Таблица №2

Модель

Предельно допускаемое рабочее избыточное давление,
МПа (кгс/см2)

2620, 2622

4,0 (40)

2630

6,3 (63)

2640

10 (100)*; 16 (160)

2642

10 (100)

2615

2,5 (25); 4,0 (40)*

2650

20 (200)

*- по особому заказу

Таблица №3

Обозначение исполнения преобразователя по материалам

Материалы

Буек

Корпус

Мембрана вывода

02

12Х18Н10Т

12Х18Н10Т

36НХТЮ

01

сталь 20

Таблица 4

Стандартные размеры буйков и количество секций

Модель

Н, мм

d, мм

Число секций

2620 2622 2630 2640 2642

250

60

1

400

600

50

800

40

1000

1600

30

2000

25

2500

3000

20

2

4000

6000

16

3

8000

11

4

10000

5

2650

1000

40

1

1600

30

2000

25

2500

2615

600

140

1

1000

108

1600

83

600

108

1000

83

1600

60

Таблица 5

Габаритные и установочные размеры преобразователей

Модель

Р, МПа

Ду, мм

Размеры, мм

Б

2620

4,0

65

По заказу - в зависимости от исполнения по материалам и температурному диапазону

2622

4,0

80

2630

6,3

65

2640

16,0

65

2642

10,0

65

2650

20,0

50

2615

2,5

150
