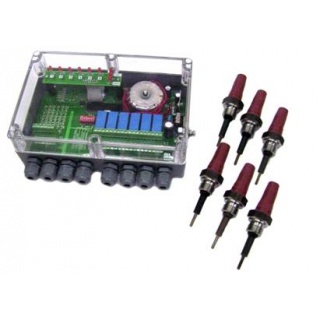

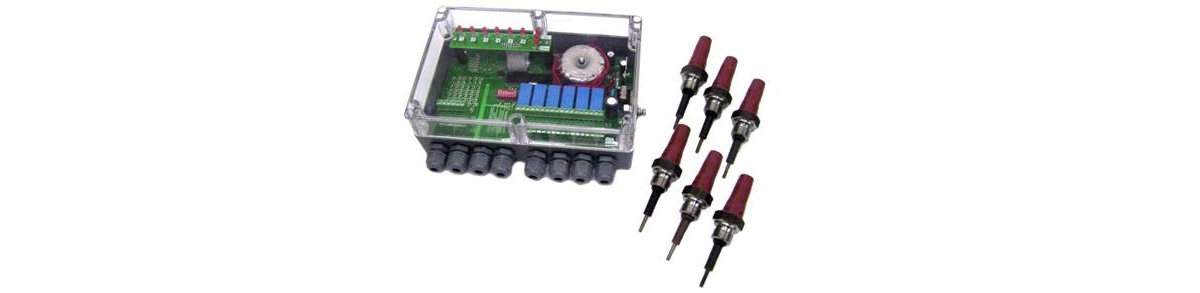

ЭРСУ-6М электронный регулятор-сигнализатор уровня
Предназначен для сигнализации и поддержания в заданных пределах уровня электропроводных жидкостей в шести точках в одном или шести резервуарах.
Используется для контроля различных по электропроводности жидкостей: дистиллированной, водопроводной, загрязненной воды, молоком, спиртом и пищевыми продуктами обладающих высоким сопротивлением.
В состав входят шесть датчиков и передающий преобразователь(ППР).
Прибор исполнения для ОАЭ относятся к элементам нормальной эксплуатации и управляющих систем безопасности 3Н, 3НУ, 4Н по ПНАЭ Г-01-011-97.
Прибор исполнения для ОАЭ по сейсмостойкости относятся к категории IIб по НП-031-01.
При необходимости потребитель может уменьшить, при поставляемой длине погружаемой части 0,6; 1,0...6,0 м, длину электрода датчика до требуемой по условиям эксплуатации.
Прибор обеспечивает, одновременно по всем каналам контроля, установку на значение сопротивления срабатывания согласно диапазонам 1.4.
Прибор обеспечивает по каналам 5, 6 установку только «инверсного» релейного выхода, а по каналам 1, 2, 3, 4 установку прямого или инверсного релейного выхода.
Дифференциал срабатывания по каждому каналу контроля не превышает 30 % от значения установленного сопротивления срабатывания.
Параметры питания (номинальные значения):
Напряжение переменного тока 220 В +10%/-15%
частота: (50 или 60)(±2Гц) (УХЛ, Т) и 50±5Гц (ОМ)
Потребляемая от сети мощность, ВА, не более12
В ППР-6 прибора обеспечивается, одновременно по всем каналам контроля, установка задержки срабатывания (инерционность) на одно из следующих значений: 0,1; 0,3; 1,0; 3,0 с.
Условное обозначение прибора |
Конструктивное исполнение датчика |
Длина погружаемой части датчика, L, м |
Параметры контролируемой среды |
|||
Температура, 0С, не более |
Рабочее избыточное давление, МПа, не более |
Удельная электрическая проводимость, см/м, не менее |
Сопротивление срабатывания, кОм, |
|||
ЭРСУ-6М-УХЛ3-6-1 |
стержневой, М20х1,5 |
0,1; 0,6 |
200 |
2.5 |
0,003 для диапазона 1; 0,0018 для диапазона 2; 0,00045 для диапазона 3; 0,00023 для диапазона 4; |
3,0 для диапазона 1; 50,0 для диапазона 2; 200,0 для диапазона 3; 400,0 для диапазона 4; |
ЭРСУ-6М-УХЛ4-6-1 |
||||||
ЭРСУ-6М-ОМ3-6-1 |
||||||
ЭРСУ-6М-Т3-6-1 |
||||||
ЭРСУ-6М-УХЛ3-6-1Т |
тросовый, М20х1,5 |
1,0...6,0 с шагом 0,5 |
||||
ЭРСУ-6М-УХЛ4-6-1Т |
||||||
ЭРСУ-6М-ОМ3-6-1Т |
||||||
ЭРСУ-6М-Т3-6-1Т |
||||||
ЭРСУ-6М-УХЛ3-6-3 |
стержневой, М12х1,5 |
0,1; 0,6 |
||||
ЭРСУ-6М-УХЛ4-6-3 |
||||||
ЭРСУ-6М-ОМ3-6-3 |
||||||
ЭРСУ-6М-Т3-6-3 |
||||||
ЭРСУ-6М-УХЛ3-6-3Т |
тросовый, М12х1,5 |
1,0...6,0 с шагом 0,5 |
||||
ЭРСУ-6М-УХЛ4-6-3Т |
||||||
ЭРСУ-6М-ОМ3-6-3Т |
||||||
ЭРСУ-6М-Т3-6-3Т |
Допустимая нагрузка на контакты выходного реле, не более |
Род тока |
Вид нагрузки |
|
ток, А |
напряжение, В |
||
2 |
250 |
переменный |
индуктивная cosq>>0,75 |
2 |
24 |
постоянный |
|
5 |
240 |
переменный |
активная |
5 |
24 |
постоянный |
Схема электрическая подключения электронного регулятора-сигнализатора уровня ЭРСУ-6М
Габаритные и установочные размеры датчиков
Габаритные и установочные размеры преобразователя передающего ППР-6, ППР-6И
Стандартная комплектация
- Датчик, исполнение 1 или 1Т или 3 или 3Т - до 6 шт. (исполнения и количество по заказу).
- Преобразователь передающий ППР-6 - 1 шт.
- Руководство по эксплуатации - 1 экз.
- Паспорт - 1 экз.
Пример записи при заказе:
- Обозначение прибора.
- Исполнение для ОАЭ.
- Климатическое исполнение.
- Количество датчиков.
- Исполнение датчика.
- Длины чувствительных элементов датчиков.
