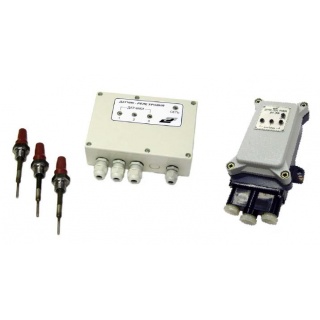

ЭРСУ-3Р, РОС-301, ДРУ-ЭПМ электронные регуляторы-сигнализаторы уровня

По устойчивости к климатическим воздействиям соответствуют климатическим исполнениям УХЛ или 0М (ЭРСУ-3Р) категории размещения 2 (дат­чик) и 3 или 4 (передающий преобразователь), но при температуре окружающего воздуха от минус 50 до плюс 70 °С (датчик) и от минус 50 до плюс 60 0С (передающий преобразователь) и относительной влажности 98% при температуре 35 °С.

Приборы Р0С-301-А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности: 3Н, 3НУ, 4Н - по ПНАЭ Г-01-011-97; категория сейсмостойкости IIб по НП-031-01.

Выходной сигнал - переключающие контакты реле.
Нагрузка на контакты выходного реле:

• ток, А 0,5-2,5
• частота, Гц 50, 60
• напряжение, В 12-250

Верхнее значение сопротивления срабатывания, Ом 5000

Длина линии связи между датчиками и пере­дающим преобразователем при сопротивлении каждой жилы до 20 Ом 1000 м

  Параметры питания (номинальное значение): напряжение переменного тока, В:
  - Р0С-301, ДРУ-ЭПМ   220-15%
  - ЭРСУ-ЗР  220+15%, 380-15% частота, Гц 50, 60 потребляемая мощность, В.А, не более 7,0

Масса, кг, не более:

• Преобразователя передающего
  - ЭРСУ-ЗР, Р0С-301    1,0
  - ДРУ-ЭПМ 3,0
• Датчиков
  - ЭРСУ-ЗР, Р0С-301  0,65
  - ДРУ-ЭПМ 0,65

Гарантийный срок - 1 год со дня ввода в эксплуатацию.

Полный средний срок службы 12 лет.

Приборы состоят из преобразователя передающего и трех датчиков.

Датчик РОС-301 состоит из корпуса, чувствительного элемента (погружаемая в жидкость часть датчика) и колпачка, или кабельного ввода для ДРУ-ЭПМ, служащих для уплотнения сигнального провода, подключаемого к выводу чувствительного элемента.

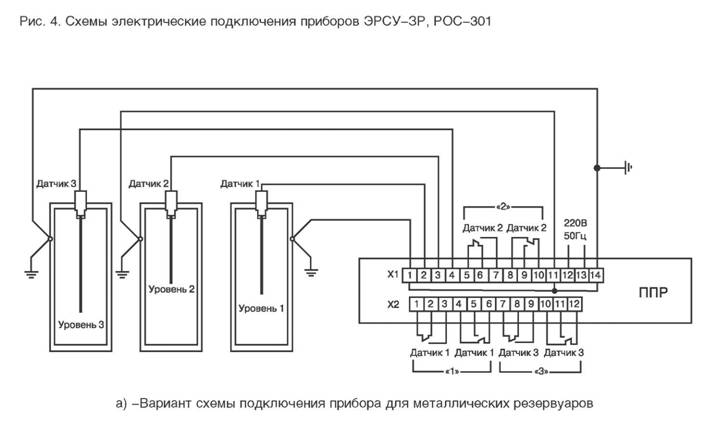

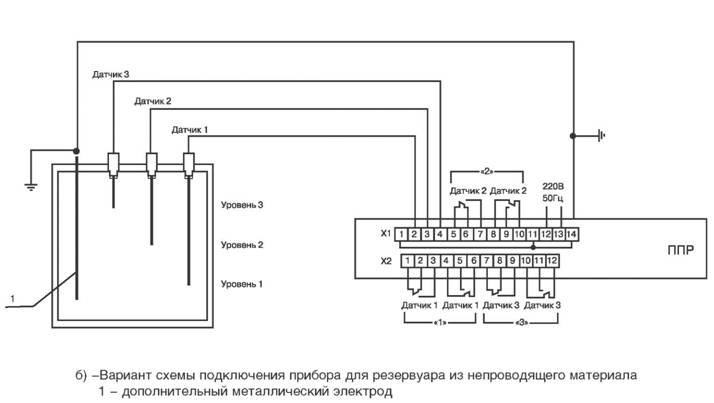

Принцип действия приборов основан на преобразовании изменения электрического сопротивления между электродом датчика и стенкой резервуара в электрический релейный сигнал.

Приборы имеют три независимых канала, позволяющих контролировать три уровня жидкости в одном или разных резервуарах.

Примечание. При необходимости потребитель может уменьшить или увеличить длину электрода до требуемой по условиям работы, но не более 5 м. При этом удлиняющий стержень может быть любого сечения площадью не менее площади сечения основного электрода, из материала, стойкого к контролируемой среде.

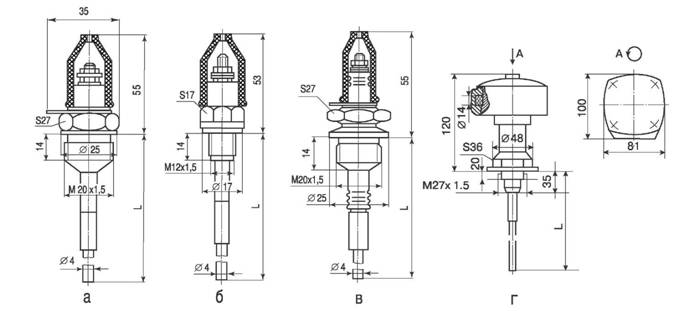

Общий вид, габаритные и установочные размеры датчиков. Для приборов ЭРСУ-ЗР, РОС-301: а - исполнение 1; б - исполнение 3; в - исполнение 4.1 и 4.2; г - для прибораДРУ-ЭПМ; L - длина погружаемой части датчика

Стандартная комплектация:

1. Передающий преобразователь.
2. Датчик - 3 шт., паспорт.
3. Руководство по эксплуатации - 1 экз. на 10 приборов (1 экз. в один адрес).

Пример записи при заказе:

1. Обозначение сигнализатора.
2. Климатическое исполнение.
3. Исполнение датчика по таблице 1.
4. 5, 6. Длины погружаемых частей 1-го, 2-го, 3-го датчиков, м, соответственно.
