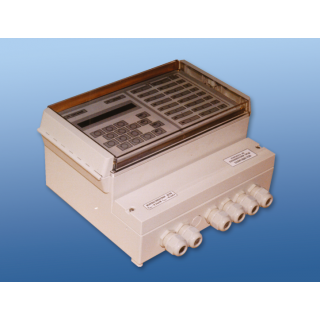

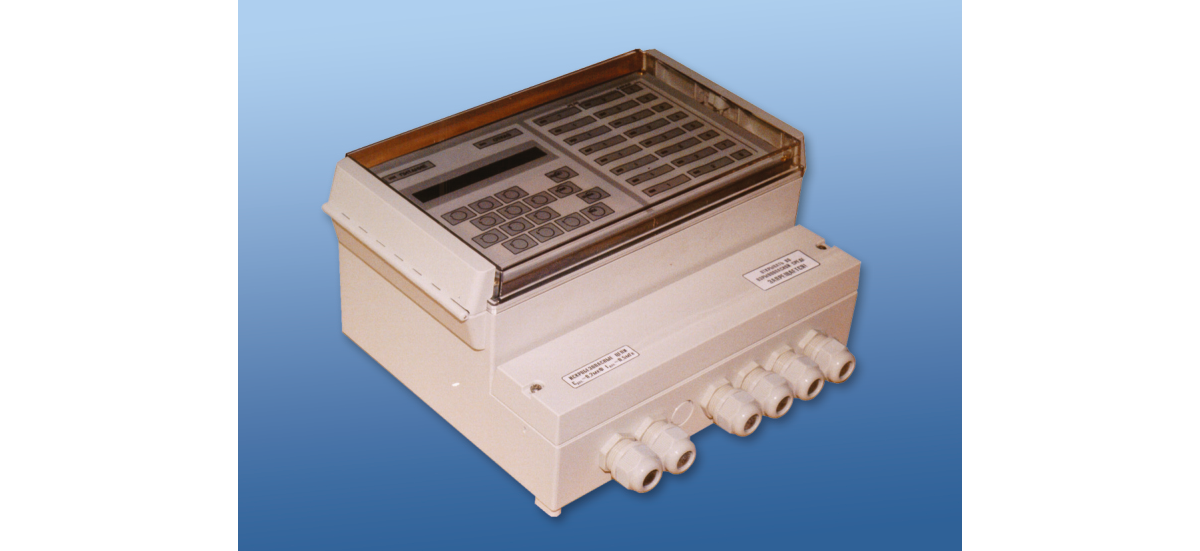

ИСУ2000И уровнемер восьмиканальный

Предназначен для непрерывного измерения уровня различных жидких и сыпучих сред в группе емкостей и контроля заданных предельных уровней (по две уставки в каждой емкости).

К уровнемеру может быть подключено до восьми датчиков: измерения текущего уровня и (или) контроля предельного уровня.

Вторичный преобразователь, входящий в комплект измерителей-сигнализаторов уровня ИСУ2000И, с входными искробезопасными электрическими цепями уровня "IА" имеет маркировку взрывозащиты [Exia] IIB Х по ГОСТ Р 51330.10-99 и предназначен для установки в соответствующих зонах, согласно таблице 7.3.11 ПУЭ.

Датчики, входящие в комплект измерителя-сигнализатора уровня, подключаются к искробезопасным входным цепям (клеммный блок ХТ2), имеют маркировку взрывозащиты 0ExiaIIBT3 Х, соответствуют требованиям ГОСТ Р51330.0-99, ГОСТ Р51330.10-99 и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 "Правил устройства электроустановок" (ПУЭ).

Предназначен для непрерывного измерения уровня различных жидких и сыпучих сред в группе емкостей и контроля заданных предельных уровней (по две уставки в каждой емкости).

К уровнемеру может быть подключено до восьми датчиков: измерения текущего уровня и (или) контроля предельного уровня.

Вторичный преобразователь, входящий в комплект измерителей-сигнализаторов уровня ИСУ2000И, с входными искробезопасными электрическими цепями уровня "IА" имеет маркировку взрывозащиты [Exia] IIB Х по ГОСТ Р 51330.10-99 и предназначен для установки в соответствующих зонах, согласно таблице 7.3.11 ПУЭ.

Датчики, входящие в комплект измерителя-сигнализатора уровня, подключаются к искробезопасным входным цепям (клеммный блок ХТ2), имеют маркировку взрывозащиты 0ExiaIIBT3 Х, соответствуют требованиям ГОСТ Р51330.0-99, ГОСТ Р51330.10-99 и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 "Правил устройства электроустановок" (ПУЭ).

Принцип действия основан на преобразовании программируемым микроконтроллером периода непрерывных частотных импульсных сигналов, поступающих от аналоговых датчиков уровня на соответствующие каналы измерения, в выходные сигналы, пропорциональные уровню или объему контролируемой среды.

Период входного частотного сигнала (от датчика уровня) линейно зависит от электрической емкости чувствительного элемента датчика уровня, которая, в свою очередь, определяется глубиной его погружения в контролируемую среду, т.е. положением уровня.

Основные функции:

  • измерение и индикация уровня контролируемой среды на встроенном индикаторе в линейных и относительных единицах измерения (мм, см, дм, м,%);
  • преобразование, по тарировочной таблице, измеренного уровня контролируемой среды в объем, и индикация в объемных или в относительных единицах (л, м3,%);
  • сигнализация двух независимых предельных уставок уровня или объема, задаваемых пользователем, в каждом измерительном канале;
  • адаптация функции преобразования к геометрической форме резервуара при выдаче результатов измерения в объемных единицах;
  • преобразование уровня контролируемой среды в выходные сигналы: непрерывный токовый, дискретный - "открытый коллектор" и (или) "сухие" контакты реле, цифровой RS-485;
  • автодиагностика и сигнализация отказов.

Достоинства:

  • Отображение информации о заполнении резервуара как по уровню, так и по объему, как в процентах, так и в линейных и объемных единицах.
  • Адаптация к форме резервуара любой конфигурации.
  • Автодиагностика и сигнализация отказов.
  • Возможность связи с компьютером (по интерфейсу RS485).
  • Автоматизированная калибровка характеристик преобразования (в составе асу).
  • Программирование прибора с панели управления.
  • Интерфейс с ЭВМ. Возможность программирования прибора с помощью ЭВМ.
  • Удобство пользования и возможность выбора варианта прикладного программного обеспечения прибора (различные коэффициенты усреднения, возможность программирования канала измерения с учетом данных других каналов).
  • Двухпроводная линия связи с первичным преобразователем длиной до 1000 м.

Характеристики

Значения

Напряжение питания

ИСУ2000И

187 ... 244 В, 50 Гц

Количество каналов измерения

ИСУ2000И

до 8

Погрешность измерения

ИСУ2000И

± 1%

Потребляемая мощность, не более

ИСУ2000И

50 В • А

Порог срабатывания при сигнализации уровня, не более:

для электропроводных сред

10 мм

для диэлектрических сред:



при горизонтальной установке

поперечного размера ЧЭ

при вертикальной установке

120 мм при L <8 м или 1,5% от L при L> 8 м

Зона возврата (дифференциал) при сигнализации уровня, не более:

при горизонтальном монтаже

поперечного размера ЧЭ

при вертикальном монтаже

80 мм L ПРИ <8 м или 1% от L при L> 8 м

выходные сигналы

непрерывный токовый



 количество

8 (один на каждый канал измерения)

  диапазон (программируемый)

0 ... 20 мА или 4 ... 20 мА

цифровой

RS485

дискретный (уставки)



количество

16

1. "открытый коллектор"

8

 питания обмоток Напряжение
      подключаемых реле

до +36 В (от внешнего источника питания)
+24 В (от внутреннего источника питания)

 суммарный нагрузочный ток

до 0,5 А

релейный (уставки)



 2. релейный сигнал ( "сухой" контакт)

8

коммутационная функция

переключающий контакт

 электрическая нагрузка, не более;



   на переменном токе

2,5 А, 250 В, 100 В • А

  на постоянном токе

2,5 А, 30 В, 70 Вт

цифровой индикатор

тип

жидкокристаллический

число разрядов

4

Условия эксплуатации вторичного преобразователя:

температура окружающей среды

-30 ° С ... +50 ° С

температура контролируемой среды



 обычное исполнение

-30 ° С ... +60 ° С

  исполнение с термовтулкой

-30 ° С ... + 120 ° С

 ДАТЧИКА с исполнение разнесенными
      электронным модулем и ЧЭ

-30 ° С ... +180 ° С

давление в объекте контроля

до 1,6 МПа

относительная влажность

до 95% (при 35 ° С)

 вибрационные нагрузки

5 ... 80 Гц, 1 г

Условия эксплуатации датчиков уровня E

температура окружающей среды

-30 ° С ... +50 ° С

температура контролируемой среды



  обычное исполнение

-30 ° С ... +60 ° С

 исполнение с термовтулкой

-30 ° С ... + 120 ° С

 ДАТЧИКА с исполнение разнесенными
      электронным модулем и ЧЭ

-30 ° С ... +180 ° С

давление в объекте контроля

до 1,6 МПа

относительная влажность

до 95% (при 35 ° С)

вибрационные нагрузки

5 ... 80 Гц, 1 г

Степень защиты обеспечиваемая оболочкой

ИСУ100И

IP54

Примечание

Возможно специсполнение датчиков уровня для более широкого диапазона температур, высоких давлений и изготовление присоединительного элемента по техническим требованиям заказчика.

Стандартная комплектация:

  1. Преобразователь ИСУ2000И Вторичный - 1 шт.
  2. Датчики уровня - до 8 шт.
  3. По заказу: МОДУЛЬ РЕЛЕ из комплекта ИСУ2000И или МОДУЛЬ РЕЛЕ МР-8 - 2 шт.
  4. Руководство по эксплуатации - 1 экз.
  5. Паспорт на преобразователь вторичный - 1 экз.
  6. Паспорт на датчик - 1 экз.
  7. Паспорт на модуль реле - 1 экз.

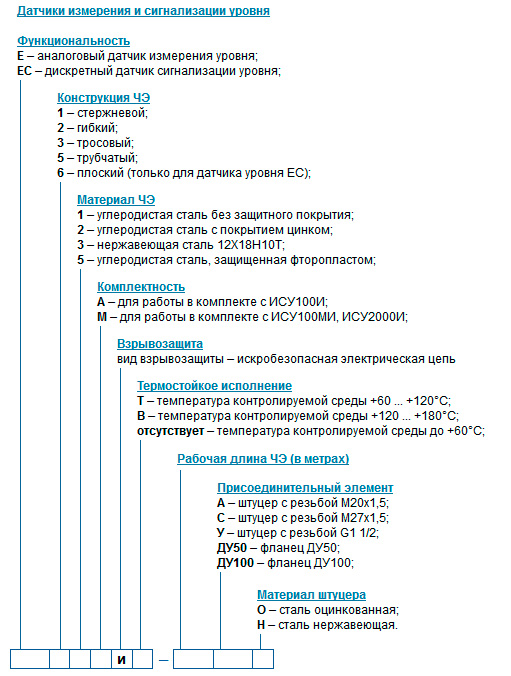

Обозначение датчика:

Пример обозначения при заказе:

  1. Вторичный ПРЕОБРАЗОВАТЕЛЬ ИСУ2000И - 1 шт.
  2. Датчики уровня - 8 шт.

опросный лист
