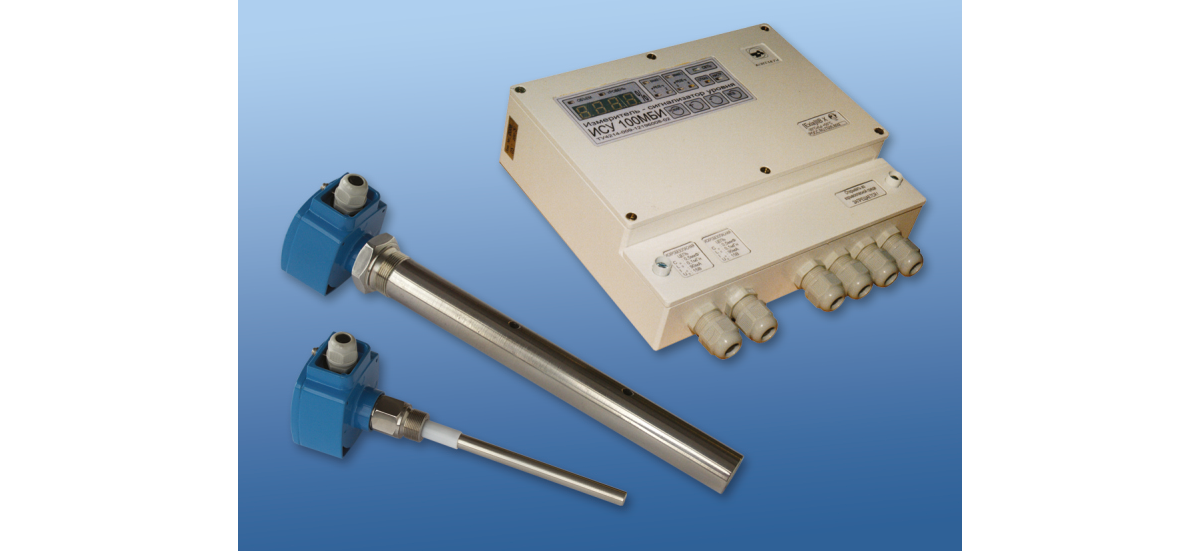

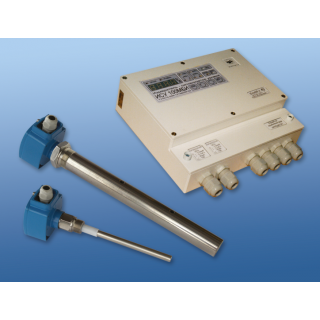

ИСУ100МИ уровнемер двухканальный

Предназначен для непрерывного измерения уровня различных жидких (нефти, нефтепродуктов, воды, щелочей, кислот, масла, пищевых жидкостей и др.) И сыпучих (цемента, извести, песка, щебня, руды, шихты, угля, гранулированного порошка и др.) Сред , а так же контроля заданных предельных уровней в резервуарах , танках, силосах и т.п. стационарных установках, в том числе в емкостях, находящихся под избыточным давлением.

Обеспечивает контроль текущего уровня по двум каналам измерения и контроль двух предельных уровней по каждому каналу.

Вторичный преобразователь с входными искробезопасными электрическими цепями уровня "IA" имеет маркировку взрывозащиты "[Еxia] IIB X", соответствует требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11 -99) и предназначен для установки в зонах, согласно маркировке взрывозащиты, ГОСТ Р51330.13-99 (МЭК 60079-14-99) и гл. 7.3 ПУЭ.

Датчики, входящие в состав прибора, имеют маркировку взрывозащиты "0ExiaIIBT3 Х", соответствуют требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99) и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты , ГОСТ Р51330.13-99 (МЭК 60079-14-99) и гл. 7.3 "Правил устройства электроустановок" (ПУЭ).

Предназначен для непрерывного измерения уровня различных жидких (нефти, нефтепродуктов, воды, щелочей, кислот, масла, пищевых жидкостей и др.) И сыпучих (цемента, извести, песка, щебня, руды, шихты, угля, гранулированного порошка и др.) Сред , а так же контроля заданных предельных уровней в резервуарах , танках, силосах и т.п. стационарных установках, в том числе в емкостях, находящихся под избыточным давлением.

Обеспечивает контроль текущего уровня по двум каналам измерения и контроль двух предельных уровней по каждому каналу.

Вторичный преобразователь с входными искробезопасными электрическими цепями уровня "IA" имеет маркировку взрывозащиты "[Еxia] IIB X", соответствует требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11 -99) и предназначен для установки в зонах, согласно маркировке взрывозащиты, ГОСТ Р51330.13-99 (МЭК 60079-14-99) и гл. 7.3 ПУЭ.

Датчики, входящие в состав прибора, имеют маркировку взрывозащиты "0ExiaIIBT3 Х", соответствуют требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99) и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты , ГОСТ Р51330.13-99 (МЭК 60079-14-99) и гл. 7.3 "Правил устройства электроустановок" (ПУЭ).

Принцип действия основан на преобразовании однокристальным микроконтроллером длительности периода частотного сигнала, поступающего от датчика уровня, в цифровую форму. Длительность периода входного сигнала линейно зависит от электрической емкости чувствительного элемента датчика уровня, которая, в свою очередь, определяется глубиной его погружения в контролируемую среду, т.е. положением ее уровня.

Достоинства:

  • Программируемая задержка срабатывания выходных реле сигнализации предельного уровня.
  • Уровнемер ИСУ100МИ обеспечивает возможность инвертирования алгоритма работы выходных реле.
  • Уровнемер ИСУ100МИ обеспечивает самодиагностику, выдачу аварийного сигнала и зажигание индикатора "Авария" при неисправности линии связи с датчиком.
  • Обеспечение взрывозащиты уровня "IA".
  • Выбор пользователем величины токового выхода путем программирования с клавиатуры прибора.
  • Возможность связи с компьютером по интерфейсу RS-485.

В зависимости от версии программного обеспечения и подключенных к вторичному преобразователю датчиков существуют три исполнения прибора:

  • 1 Исполнение  - "уровнемер - уровнемер".
  • 2 Исполнение  - "уровнемер - сигнализатор".
  • 3 Исполнение  - "самонастраивающийся уровнемер".

Исполнения по питанию:

  • Измерители-уровня сигнализаторы  ИСУ100МАИ  предназначены для питания от сети 220 В, 50 Гц.
  • Измерители-уровня сигнализаторы  ИСУ100МБИ  предназначены для питания от сети +24 В.

Основные функции:

1 Исполнение

  • преобразование двух входных частотных сигналов датчиков уровня в выходные сигналы - непрерывные токовые, цифровые и дискретные (контакты реле), обеспечивая таким образом одновременное измерение уровня по двум каналам и контроль двух заданных предельных уровней по каждому из каналов.

2 Исполнение

  • преобразование входного частотного сигнала датчика измерения уровня и входного дискретного сигнала датчика сигнализации предельного уровня в выходные сигналы - непрерывный токовый, цифровой и дискретные (контакты реле), таким образом обеспечивается возможность одновременного измерения текущего уровня по первому каналу и автономный контроль предельного уровня по второму каналу измерения ,

3 Исполнение

  • преобразование входного частотного сигнала датчика измерения уровня в выходные сигналы - непрерывные токовый, цифровой и дискретный (контакты реле) по первому каналу и автоматическая калибровка измерения уровня при заполнении емкости и срабатывании датчика сигнализации предельного уровня (при этом также срабатывает переключающееся реле) второго канала. Таким образом обеспечивается высокая стабильность результатов измерения уровня независимо от состава и диэлектрической проницаемости среды, а также воздействия других дестабилизирующих факторов.

Независимо от исполнений прибор выполняет следующие функции:

  • отображение результатов измерений на цифровом индикаторе в относительных единицах измерения;
  • по пересчет тарировочным таблицам результатов измерений;
  • формирование выходного релейного сигнала и световой сигнализации для предельных уставок уровня;
  • автодиагностика и сигнализация отказов.

Характеристики

Значения

Напряжение питания

ИСУ100МАИ

187 ... 244 В, 50 Гц

ИСУ100МБИ

+21 ... 27 В

Погрешность измерения

ИСУ100МИ

± 1%

Потребляемая мощность, не более

ИСУ100МИ

10 В • А

выходные сигналы

непрерывный токовый



 количество

2 (один на каждый канал измерения)

  диапазон (программируемый)

0 ... 20 мА или 4 ... 20 мА

цифровой

RS485

релейный (уставки)



количество

4 (два на каждый канал измерения)

электрическая нагрузка, не более;



на переменном токе

2,5 А, 250 В, 100 В • А

на постоянном токе

2,5 А, 30 В, 70 Вт

цифровой индикатор

тип

полупроводниковый

число разрядов

4

Условия эксплуатации вторичного преобразователя:

температура окружающей среды

-30 ° С ... +50 ° С

относительная влажность

до 95% (при 40 ° С)

вибрационные нагрузки

5 ... 80 Гц, 1 г

Условия эксплуатации датчиков уровня E

температура окружающей среды

-30 ° С ... +50 ° С

температура контролируемой среды



  обычное исполнение

-30 ° С ... +60 ° С

 исполнение с термовтулкой

-30 ° С ... + 120 ° С

 ДАТЧИКА с исполнение разнесенными
      электронным модулем и ЧЭ

-30 ° С ... +180 ° С

давление в объекте контроля

до 1,6 МПа

относительная влажность

до 95% (при 35 ° С)

вибрационные нагрузки

5 ... 80 Гц, 1 г

Степень защиты обеспечиваемая оболочкой

ИСУ100И

IP54

Примечание

Возможно специсполнение датчиков уровня для более широкого диапазона температур, высоких давлений и изготовление присоединительного элемента по техническим требованиям заказчика.

Стандартная комплектация:

  1. Преобразователь ИСУ100МИ Вторичный - 1 шт.
  2. Датчики уровня - 2 шт.
  3. Руководство по эксплуатации - 1 экз.
  4. Паспорт на датчик - 1 экз.

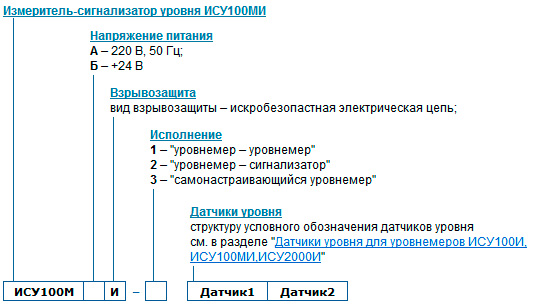

Обозначение датчика:



Пример обозначения при заказе:

Вторичный ПРЕОБРАЗОВАТЕЛЬ ИСУ100МАИ - 1 шт.

Датчики уровня - 2 шт.

опросный лист
