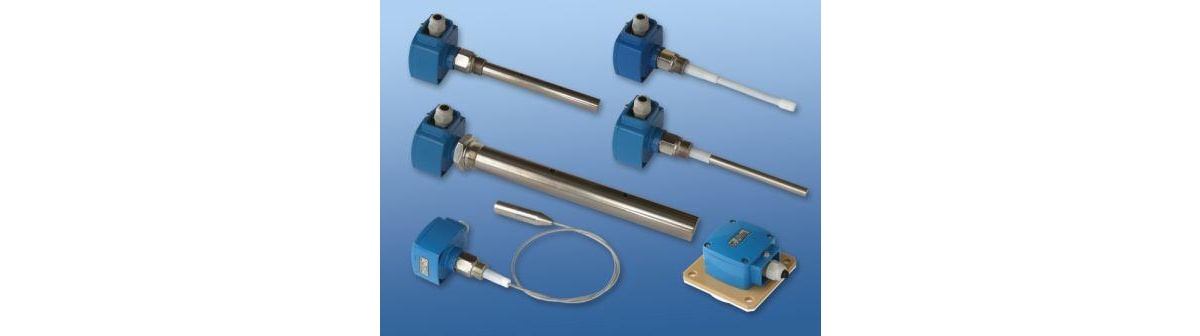

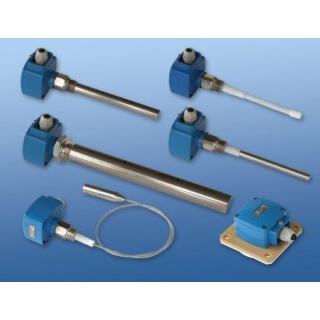

СУ-100 сигнализатор уровня емкостной
Предназначен для контроля предельного уровня воды, щелочей, кислот, масла, зерна и продуктов его размола, цемента, извести, песка, а также других жидких и сыпучих продуктов, в емкостях, находящихся как под атмосферным, так и под избыточным давлением.
Сигнализатор уровня СУ100 имеет общепромышленное исполнение.
При заполнении или опорожнении резервуара электрическая емкость расположенного в нем чувствительного элемента (ЧЭ) изменяется в зависимости от уровня погружения в контролируемую среду. Это изменение емкости преобразуется электронной схемой сигнализатора в дискретный сигнал.
Преимущества:
- Сигнализатор уровня имеет моноблочную конструкцию, объединяющую электронный преобразователь, снабженный релейным или бесконтактным выходом и ЧЭ.
- Современная элементная база.
- Простота монтажа и эксплуатации.
Характеристики |
Значения |
ПИТАНИЕ |
|
Напряжение питания |
+21 ... 27 В |
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, НЕ БОЛЕЕ |
|
СУ 100Б |
5 В•А |
СУ 100Р |
1 В•А |
БЕСКОНТАКТНЫЙ ВЫХОД (СУ 100Б) |
|
структура выхода |
N-P-N |
падение напряжения, не более |
8 В |
ток нагрузки, не более |
0,2 А |
РЕЛЕЙНЫЙ ВЫХОД (СУ 100Р) |
|
коммутационная функция |
переключающий контакт |
электрическая нагрузка, не более; |
|
на переменном токе |
1,5 А, 250 В, 100 В•А |
на постоянном токе |
1,5 А, 30 В, 70 Вт |
ПОРОГ СРАБАТЫВАНИЯ, НЕ БОЛЕЕ: |
|
для электропроводных сред |
10 мм |
для диэлектрических сред: |
|
при горизонтальной установке |
поперечного размера ЧЭ |
при вертикальной установке |
120 мм при L < 8 м или 1,5% от L при L > 8 м |
ЗОНА ВОЗВРАТА (ДИФФЕРЕНЦИАЛ), НЕ БОЛЕЕ: |
|
при горизонтальном монтаже |
поперечного размера ЧЭ |
при вертикальном монтаже |
80 мм при L < 8 м или 1% от L при L > 8 м |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ДАТЧИКОВ УРОВНЯ |
|
температура окружающей среды |
-30 °С ... +50 °С |
температура контролируемой среды |
-30 °С ... +60 °С |
температура контролируемой среды |
-30 °С ... +150 °С |
давление в объекте контроля |
до 2,5 МПа |
относительная влажность |
до 95% (при 35 °С) |
вибрационные нагрузки |
5 ... 80 Гц, 1 g |
СТЕПЕНЬ ЗАЩИТЫ |
|
обеспечиваемая оболочкой |
IP54 |
ПРИМЕЧАНИЕ |
|
Возможно специсполнение сигнализатора уровня СУ100 для более широкого диапазона температур, высоких давлений, изготовление присоединительного элемента по техническим требованиям заказчика. |

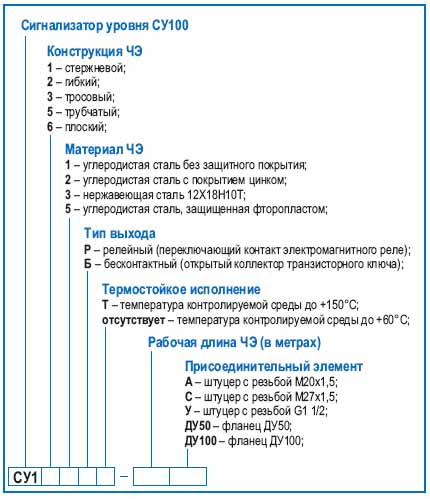

Основные типы сигнализаторов уровня и рекомендуемая область применения
Длина ЧЭ (L, м) |
Контролируемая среда |
0,25 – 2,5 |
зерно и продукты его размола,цемент,известь и т.п. |
0,25 – 2,5 |
вода, молоко, пиво, зерно и продукты его размола, цемент, известь и т.п. |
0,25 – 2,5 |
агрессивные и вязкие продукты: кислота, щелочь, смолы и т.п. |
1,0 – 30,0 |
вода, неагрессивные жидкости, зерно и продукты его размола, цемент, известь и т.п. |
1,0 – 30,0 |
вода, молоко, пиво, а также агрессивные и вязкие продукты: кислота, щелочь, смолы и т.п. |
2,0 – 30,0 |
зерно и продукты его размола, цемент, известь и т.п. |
2,0 – 30,0 |
зерно и продукты его размола, цемент, известь, смолы и т.п. |
0,25 – 2,5 |
масла |
0,25 – 2,5 |
масла (в том числе пищевые) |
0,08 |
зерно и продукты его размола,цемент,известь и т.п. |
0,08 |
зерно и продукты его размола,цемент,известь и т.п. |
Примечание – Для работы в агрессивных средах выпускаются специальные исполнения сигнализаторов уровня. При заказе необходимо указывать наименование, параметры контролируемой среды и условия эксплуатации сигнализаторов, а также диаметр резьбы штуцера.
