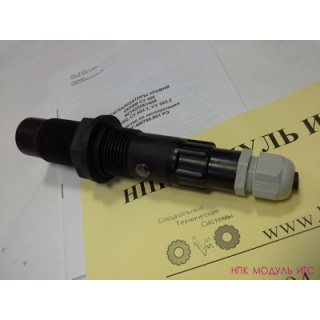

СУ-500(П) сигнализатор уровня

Предназначен для контроля (сигнализации) одного предельного положения уровня (верхнего или нижнего) сыпучих сред (порошкообразных и мелкозернистых: цемента, песка, зерна и его производных, сухого молока, стирального порошка, полимерных гранул, воды, масла, водно-масляной эмульсии) с размером частиц от 0,15 до 12 мм и относительной диэлектрической проницаемостью не менее 1,6, в том числе пищевых продуктов, а также других жидких и сыпучих сред в бункерах, резервуарах, трубопроводах, дозаторах, самотеках и т.п., в том числе в емкостях, находящихся под избыточным давлением.

Кроме того, прибор может использоваться в качестве бесконтактного датчика наличия и положения металлических и неметаллических предметов и частей механизмов, таких, как: расфасованные и штучные продукты питания, бобышки на валах механизмов, спицы колес, каретки и т. п.

Предназначен для контроля (сигнализации) одного предельного положения уровня (верхнего или нижнего) сыпучих сред (порошкообразных и мелкозернистых: цемента, песка, зерна и его производных, сухого молока, стирального порошка, полимерных гранул, воды, масла, водно-масляной эмульсии) с размером частиц от 0,15 до 12 мм и относительной диэлектрической проницаемостью не менее 1,6, в том числе пищевых продуктов, а также других жидких и сыпучих сред в бункерах, резервуарах, трубопроводах, дозаторах, самотеках и т.п., в том числе в емкостях, находящихся под избыточным давлением.

Кроме того, прибор может использоваться в качестве бесконтактного датчика наличия и положения металлических и неметаллических предметов и частей механизмов, таких, как: расфасованные и штучные продукты питания, бобышки на валах механизмов, спицы колес, каретки и т. п.

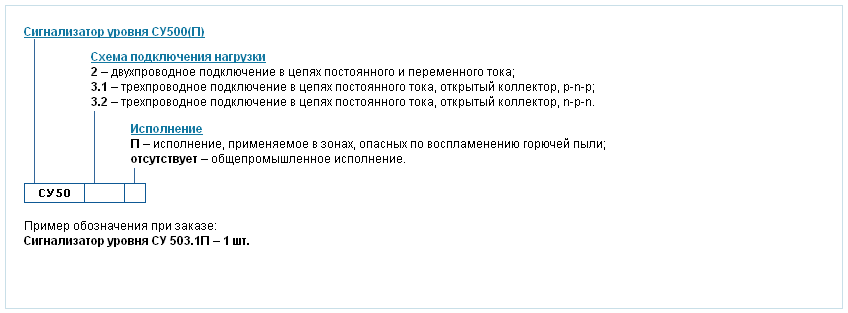

В зависимости от схемы подключения нагрузки прибор выпускается следующих исполнений:

  1. СУ 502П – двухпроводное подключение в цепях постоянного и переменного тока;
  2. СУ 503.1П – трехпроводное подключение в цепях постоянного тока, откры-тый коллектор, p-n-p;
  3. СУ 503.2П – трехпроводное подключение в цепях постоянного тока, откры-тый коллектор, n-p-n.

Сигнализаторы уровня серии СУ 500 – имеют общепромышленное исполнение, СУ 500П – исполнение, применяемое в зонах, опасных по воспламенению горючей пыли.

Преимущества:

Не требуются дополнительные источники электропитания.

  • Оригинальная конструкция чувствительного элемента устраняющая влияние отложений и налипаний на боковой поверхности сигнализатора уровня позволила исключить ложные срабатывания прибора при длительной эксплуатации с налипающими и влажными средами контроля.
  • Высокая чувствительность сигнализатора уровня в сочетании с температурной и долговременной стабильностью параметров позволили увеличить гарантированный диапазон настройки бесконтактного срабатывания на металлические предметы от 0 до 30 мм.
  • Состояние выходного ключа в зависимости от контакта со средой устанавливается встроенной перемычкой.
  • Выходной каскад сигнализатора уровня СУ502(П) позволяет коммутировать мощную нагрузку: соленоиды, сирены, пускатели и т. п., без промежуточных реле.
  • Защитный стакан позволяет сохранять герметичность резервуара при профилактическом демонтаже прибора, а также предохраняет сигнализатор уровня от абразивного воздействия среды.

Характеристики

Значения

НАПРЯЖЕНИЕ ПИТАНИЯ

СУ 502(П)

+20 ... 250 В или 20 ... 250 В, 50 Гц

СУ 503.1(П), СУ 503.2(П)

+10 ... 55 В

НОМИНАЛЬНЫЙ РАБОЧИЙ ТОК

СУ 500(П)

0,3 А

МАКСИМАЛЬНЫЙ ТОК ВКЛЮЧЕНИЯ И ОТКЛЮЧЕНИЯ КРАТКОВРЕМЕННО (ДО 50 МС)

СУ 500(П)

1,5 А

МИНИМАЛЬНЫЙ РАБОЧИЙ ТОК

СУ 502П

0,01 А

МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ ОСТАТОЧНОГО ТОКА В НЕПРОВОДЯЩЕМ СОСТОЯНИИ, НЕ БОЛЕЕ:

СУ 502П

0,005 А

СУ 503.1П, СУ 503.2П

0,0001 А

ПАДЕНИЕ НАПРЯЖЕНИЯ ПРИ НОМИНАЛЬНОМ РАБОЧЕМ ТОКЕ, НЕ БОЛЕЕ

СУ 500(П)

10 В

ЗАДЕРЖКА ВРЕМЕНИ ВКЛЮЧЕНИЯ, НЕ БОЛЕЕ

СУ 500(П)

0,2 с

РАССТОЯНИЕ ДАЛЬНОСТИ ДЕЙСТВИЯ, НЕ МЕНЕЕ

СУ 500(П)

20 мм

РАБОЧЕЕ ПОЛОЖЕНИЕ В ПРОСТРАНСТВЕ

СУ 500(П)

любое

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДАТЧИКА УРОВНЯ:

температура окружающей среды

-30 °С ... +50 °С

температура контролируемой среды

-30 °С ... +60 °С

давление в объекте контроля

до 0,6 МПа

относительная влажность

до 95% (при 35 °С)

вибрационные нагрузки

5 ... 80 Гц, 1 g

Размер частиц (гранул)
контролируемой среды

0,15 ... 12 мм

СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ

СУ 500

IP54

СУ 500П

IP65

Стандартная комплектация:

  • сигнализатор уровня - 1 шт.
  • этикетка - 1 шт.
  • руководство по эксплуатации - 1 экз.*

Примечание -* Допускается прилагать один экземпляр руководства по эксплуатации на 10 приборов, поставляемых в один адрес.
