СУС-РМ, РОС-101, РОС-102 сигнализаторы уровня

Температура окружающего воздуха, °С:

•  для преобразователей первичных  -50...+60
•  для преобразователей передающих  -30...+50

Относительная влажность воздуха при температуре 35 °С, %95+3 (без конденсации влаги).

Атмосферное давление, кПа (мм рт.ст.) 84-106,7 (630-800).

По стойкости к механическим воздействиям сигнализаторы относятся к виброустойчивому и вибропрочному исполнению группы N3 по ГОСТ Р 52931.

Степень защиты от пыли и воды, обеспечиваемая корпусами преобразователей первичного и передающего, - IP54 по ГОСТ 14254.

Сигнализаторы РОС-101-А, РОС-102-А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности: 3Н, 3НУ, 4Н - по ПНАЭ Г-01-011-97; категория сейсмостойкости IIб по НП-031-01.

По способу защиты человека от поражения электрическим током сигнализаторы относятся к классу 01 по ГОСТ 12.2.007.0.

Климатическое исполнение УХЛ по ГОСТ 15150 категория размещения 2.

Технические характеристики:

• Напряжение питания, В 220 +22/-33
• Частота, Гц   50±1
• Потребляемая от сети мощность, В А:
  - одноканальным сигнализатором 5
  - двухканальным сигнализатором 8
• Электрическая нагрузка на контакты реле:
  - до 5 А переменного тока 50 Гц при 220 В;
  - до 5  А постоянного тока до 24 В;
• Длина линии связи между преобразователями первичным и передающим, м      до 1000
• Масса, кг:
  - преобразователя первичного в зависимости от исполнения от 0,7 до 9,0
  - преобразователя передающего 1,0

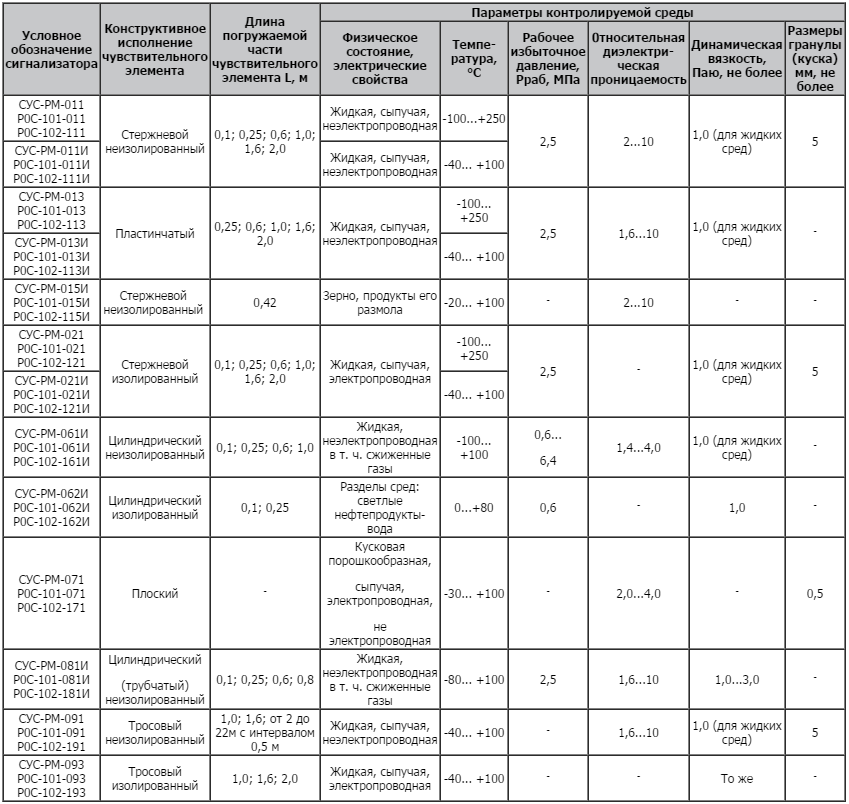

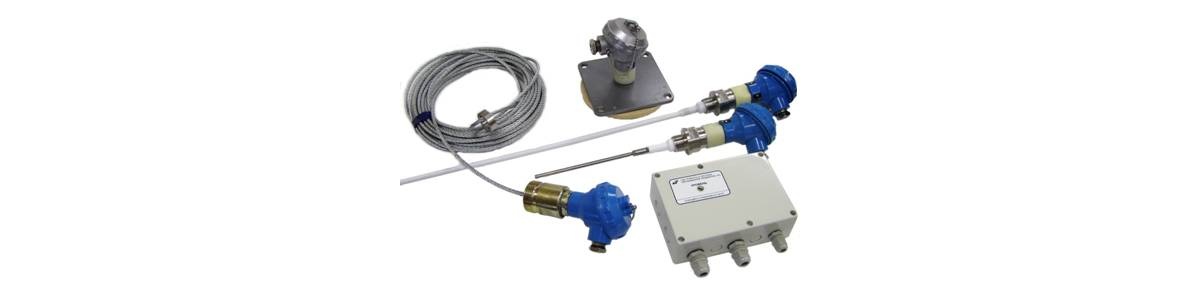

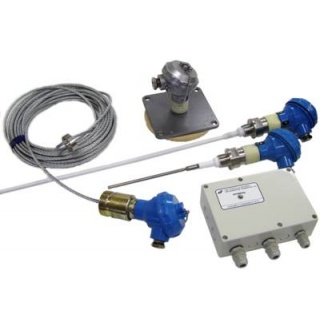

Сигнализаторы состоят из одного или двух (в зависимости от заказа) преобразователей первичных емкостного типа (ПП) и передающего преобразователя на одну или две точки контроля ППР-1, ППР-2, при этом двухточечные сигнализаторы могут включать в комплект преобразователи первичные на среды с различными электрическими свойствами, например:СУС-РМ - 011/021.

Преобразователь первичный состоит из чувствительного элемента, корпуса с крышкой, электронного модуля, прокладки.

Преобразователь передающий состоит из корпуса, крышки, платы, на которой собран электронный модуль вторичного преобразователя передающего, модуля преобразования тока в напряжение или модуля гальванической развязки МГР (для СУС-РМ-И) и имеет наружный винт заземления.

Длина погружаемой части стержневого неизолированного чувствительного элемента более 0,25 м может обеспечиваться потребителем путем установки стержня, наращиваемого на требуемую длину

Детали преобразователей первичных сигнализаторов контроля зерна и продуктов его размола, соприкасающиеся с контролируемой средой, изготовляются из материалов, не выделяющих вредных продуктов в концентрациях, опасных для организма человека.

Принцип действия сигнализатора основан на высокочастотном преобразовании изменения электрической емкости чувствительного элемента, вызванного изменением уровня контролируемой среды, в электрический релейный сигнал.

Габаритные установочные размеры преоб­разователя передающего (ППР)

1 - корпус
2 - элемент крепления
3 - модуль электронный

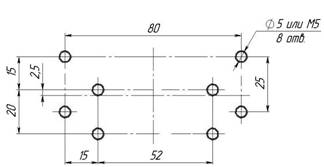

Разметка для крепления на щите

Примечание – Выполняются любые две пары отверстий с межцентровым расстоянием 52 или 80 мм

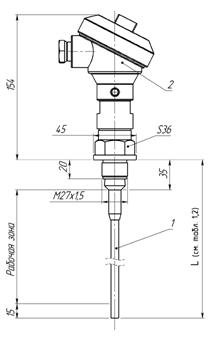

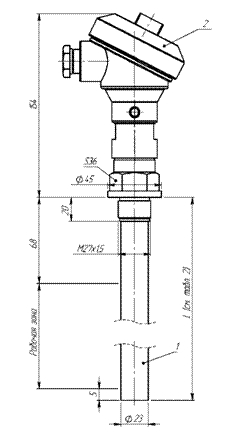

Габаритные и установочные размеры первичных преобразователей ПП-011; ПП-011И; ПП-111; ПП-111И

1- чувствительный элемент
2 - корпус
3 - гайка М6-6Н

ПП-021; ПП-021И; ПП-121; ПП-121И

1 - чувствительный элемент
2 - корпус

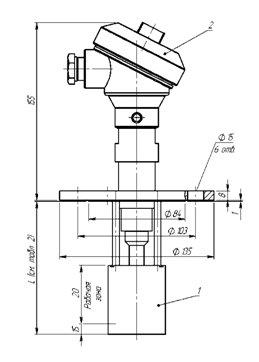

ПП-013; ПП-013И; ПП-113; ПП-113И

1 - чувствительный элемент
2 - корпус
3 - преобразователь
4 - прокладка

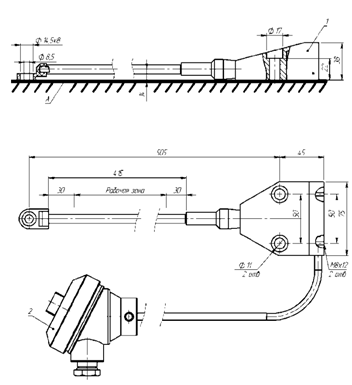

ПП-015И

1 - чувствительный элемент
2 - корпус

ПП-061И; ПП-161И

1 - чувствительный элемент
2 - корпус

ПП-062И; ПП-162И

1 - чувствительный элемент
2 - корпус

ПП-071; ПП-171

1 - чувствительный элемент
2 - корпус

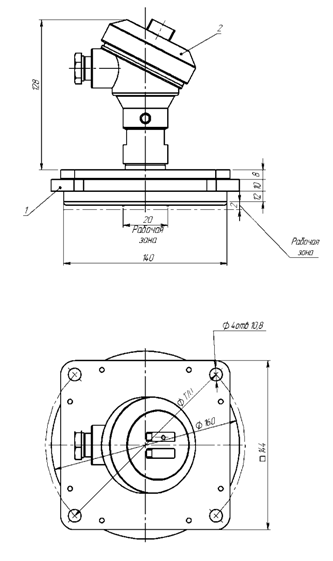

ПП-081И; ПП-181И

1 - чувствительный элемент
2 - корпус

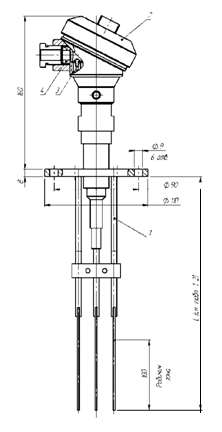

ПП-091; ПП-093; ПП-191; ПП-193

1 - чувствительный элемент
2 - корпус
3 - кольцо

Схема подключения одноканального сиг­нализатора (невзрывозащищенное исполнение)

Схема подключения одноканального сиг­нализатора (взрывозащищенное исполнение)

Схема подключения двухканального сиг­нализатора (невзрывозащищенное исполнение)

Схема подключения двухканального сиг­нализатора (взрывозащищенное исполнение)

Схема подключения сиг­нализатора с ПП-015И

Стандартная комплектация:

1. Преобразователь первичный (1 или 2 согласно заказу).
2. Преобразователь передающий ППР1 или ППР2 (согласно заказу).
3. Руководство по эксплуатации 1 экз. (до­пускается 1 экз. на 10 сигнализаторов при зака­зе в один адрес).
4. Паспорт.

Пример записи при заказе:

1. Обозначение сигнализатора;
2. Модель (модели) первичного преобразователя;
3. Взрывобезопасное исполнение;
4. Длина чувствительного элемента 1-го пер­вичного преобразователя, м;
5. Длина чувствительного элемента 2-го пер­вичного преобразователя, м;
6. Количество каналов сигнализатора (для СУС-РМ);
7. Давление контролируемой среды, МПа (толь­ко для моделей 061, 161).
8. Обозначение ТУ

Примечание. Длины чувствительных элементов моделей 071 и 171 не указываются.
