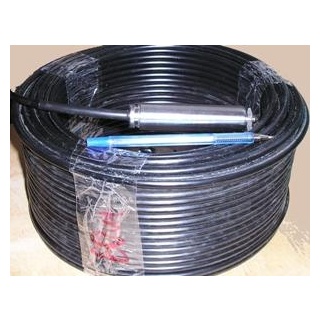

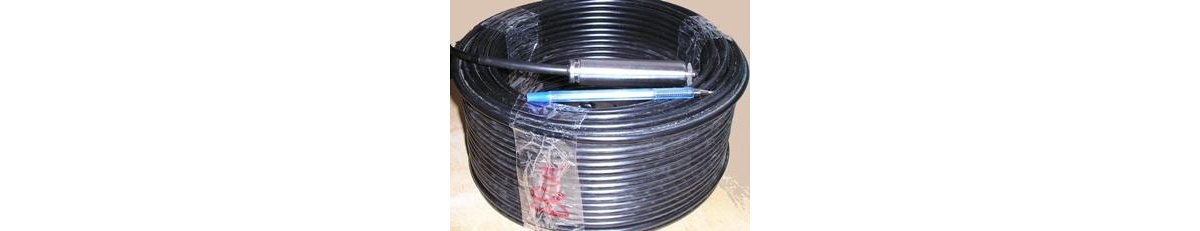

УрТ уровнемер гидростатический
Предназначен для измерения атмосферного давления, температуры воды и гидростатического давления воды, Обработки измерений результатов и Передачи Информации на персональный, компьютер по протоколу потребителя Modbus-RTU.
Модификации уровнемера УрТ:
|
Мод ификации (варианты исполнения) |
Диапазон измерения, м |
Предел допускаемой относительной погрешности,% |
Диапазон измерения температур, о С |
Предел допускаемой абсолютной погрешности, о С |
выходной сигнал |
|
- УрТ-06-Т - УрТ-10-Т - УрТ-60-Т |
0-6 0-10 0-60 |
1 |
От -4 до +50 |
1,0 |
RS-485 |
|
- УрТ-06-Т-0,5 - УрТ-10-Т-0,5 - УрТ-60-Т-0,5 |
0-6 0-10 0-60 |
0,5 |
От -4 до +50 |
0,5 |
RS-485 |
Принцип действия УрТ основан на измерении гидрологических параметров (температуры и гидростатического давления воды) посредством контактных датчиков. Выходные сигналы датчиков поступают в измерительный микроконтроллер. Микроконтроллер со встроенным программным обеспечением осуществляет управления работой, преобразование цифровых кодов в физические вилечины, полученного значения осреднение и вывод Информации в линию связи (по каналу связи по запросу из центра сбора данных потребителя). Визуализация данных, полученных от комплексов УрТ, в центре осуществляется сбора Данных потребителя (персональный компьютер с программным обеспечением).
Центральным устройством датчика является измерительный контроллер. В корпусе датчика расположена плата измерительного контроллера, датчик температуры и датчик гидростатическгого давления. Контроллер размещен в корпусе из нержавеющей стали (корпус IP68). Габаритные размеры: Æ22'115 мм.
|
Характеристики |
Значения |
|
Энергопитание УрТ осуществляется от источника постоянного тока напряжением, В |
12 ± 2 |
|
Потребляемая мощность, В · А, не более |
0,1 |
|
Время готовности к работе с момента включения питания, с, не более |
3 |
|
Степень защиты от воздействия воды |
IР68 |
|
Средний срок службы, лет, не менее |
8 |
|
УрТ в упаковке при транспортировании выдерживает: |
|
|
-Воздействие Температуры окружающей среды, ° C |
от -50 до +50 |
|
-Транспортную Тряску с ускорением 30 м / с² при частоте ударов от 80 до 120 в минуту, час |
1 |
Дополнительные функции (по заказу):
- Дополнительный датчик атмосферного давления и температуры воздуха BMP085
- Применение в УрТ антикоррозийного пьезорезистивного чувствительного элемента MPM280TH фирмы MICROSENSOR для морской воды
- Применение чувствительного элемента с диапазоном 0-7 кПа MPM281-0C-G-0-L-2 (измерение уровня до 0,7 м)
- Кабель 4-х жильный экранированный в оболочке
- Встроенное программное обеспечение расчета расхода (сброса) сточных вод в стандартных лотках (Вентури, Паршаля)
- Встроенное программное обеспечение с дополнительными протоколами связи (регистратор цунами, Aanderaa)
- Программа (ADUC7061)
- Программа для токовых (XE88LC05) (консольная под Windows)
Стандартная комплектация:
- Уровнемер тензометрический УрТ - 1 шт
- контроллер измерительный КИ - 1 шт
- Преобразователь температуры платиновый - 1 шт
- Преобразователь избыточного давления гидростатический - 1 шт
- Кабель
- Руководство по эксплуатации - 1 экз
Сопутствующие товары
ПИУ-2М прибор индикации уровня (переносной)
Предназначен для индикации уровня и температуры воды, измеряемых с помощью уровнемера тензометрического УрТ, установленного в артезианскую скважину или резервуар. Результат выдается на жидкокристаллический индикатор.
