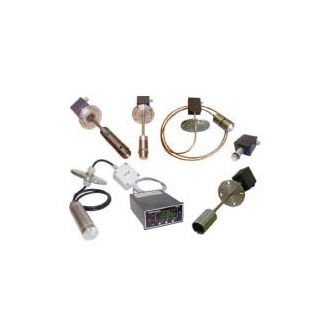

УГЦ-1(Ех) уровнемер гидростатического давления
Предназначены для измерения уровня жидкостей в том числе и агрессивных, во взрывоопасных производствах, а также в ёмкостях или резервуарах с избыточным давлением, индикации значения уровня на цифровом табло, преобразования измеренного значения в унифицированный сигнал постоянного тока и сигнализации о выходе измеряемого уровня за пределы заданных значений.
Используются в автоматических и в автоматизированных системах контроля, регулирования и управления технологическими процессами в энергетической, химической, нефтехимической, пищевой и других отраслях промышленности.
Модели уровнемеров отличаются исполнением первичного преобразователя (первичный преобразователь выполнен либо колокольного типа с соединением колокола с преобразователем давления посредством линии связи, либо погружного типа). Для всех моделей измерительный прибор один и тот же.
Исполнения:
- УГЦ-1.1, УГЦ-1.2 – погружаемая часть - колокол с трубкой (нержавеющая сталь или красная медь).
- УГЦ-1.3 – первичный преобразователь вворачивается в бобышку, установленную на ёмкости. Датчик с разделительной мембраной.
- УГЦ-1.4 – погружаемая часть – первичный преобразователь с гидрометрическим кабелем. Датчик с разделительной мембраной.
- УГЦ-1.5 – погружаемая часть – датчик давления с электрическим кабелем, вложенным в нержавеющую трубку. Датчик с разделительной мембраной.
Уровнемеры УГЦ-1.1, УГЦ-1.2 с индексом Д (дифференциальные) применяются для измерения уровня в закрытых ёмкостях с избыточным давлением.
Все модели с индексом Ех выполнены во взрывозащищенном исполнении с видом взрывозащиты «искробезопасная электрическая цепь» с маркировкой ПП 0Ехia11CT6X. При установке ПП во взрывоопасной зоне, он подключается к ИП через барьер искрозащиты, входящий в комплект поставки.
Уровнемеры состоят из первичного преобразователя (ПП) и измерительного прибора (ИП). Первичный преобразователь состоит из датчика давления (чувствительного элемента), арматуры (линии связи) и преобразователя давления (электронной платы).
Принцип действия измерителей гидростатического давления цифровых УГЦ-1 основан на тензорезистивном эффекте.
Измеряемое гидростатическое давление в жидкости преобразуется в деформацию чувствительного элемента и, соответственно, в изменение электрического сопротивления тензорезисторов. Сигнал разбаланса тензометрического моста поступает на вход дифференциального усилителя. Выходное напряжение с усилителя подается на вход преобразователя, который преобразует напряжение в токовый выходной сигнал.
Измерительный прибор преобразует токовый сигнал, поступающий от первичного преобразователя, в показания в именованных единицах или в процентах, формирует выходной унифицированный аналоговый сигнал и дискретный сигнал о выходе измеряемого параметра за пределы заданных значений.
Значения |
Характеристики |
|||||||||||
Модель |
УГЦ-1.1(-Ех) |
УГЦ-1.2(-Ех) |
УГЦ-1.3(-Ех) |
УГЦ-1.4(-Ех) |
УГЦ-1.5(-Ех) |
|||||||
Пределы измерения, м |
3 |
12 |
16,0 |
60,0 |
3,0 |
|||||||
Класс точности |
0,5; 1,0 и (0,25 по особому заказу) |
|||||||||||
Класс взрывозащиты (для моделей Ех) |
0ЕхiaIICT6X |
|||||||||||
Место расположения датчика и ИПД |
Датчик и ИПД в одном корпусе. Устанавливается сверху ёмкости |
Датчик и ИПД в одном корпусе. Устанавливается сверху ёмкости |
Датчик и ИПД в одном корпусе. Врезается в днище или сбоку ёмкости посредством бобышки |
Датчик и ИПД в одном корпусе. Погружается в измеряемую среду |
Датчик погружной. ИПД устанавливается сверху ёмкости |
|||||||
Монтаж |
фланец Ду-50 мм |
фланец Ду-50 мм |
штуцер М30х2 |
фланец Ду-50 мм |
фланец Ду-50 мм |
|||||||
Избыточное давление в резервуарах, кПа |
Не более 70 |
Без избыточного давления |
||||||||||
Температура рабочей среды:°С |
-40…+125 |
-25…+80
|
||||||||||
Вязкость рабочей среды, не более,Пахс |
2 |
2 |
10 |
10 |
10 |
|||||||
Плотность рабочей среды, кг/м3 |
600…1400 |
|||||||||||
Коректировка уровня от плотности измеряемой среды |
автоматическая, по введенным значениям плотности |
|||||||||||
Выходной сигнал ПП, мА |
4…20 |
|||||||||||
Выходной сигнал аналоговый ИП, мА |
0…5; 4…20 |
|||||||||||
Выходной дискретный сигнал ИП. |
Два переключающихся сухих контакта 220В, 3А |
|||||||||||
Напряжение питания |
≈90…250, =18…36 |
|||||||||||
Переменного тока для ИП, В |
220, 50Гц |
|||||||||||
Постоянного тока для ПП (от ИП), В |
9…30 |
|||||||||||
Постоянного тока лоя ПП УГЦ-1.х-Ех, В |
9…27 |
|||||||||||
Интерфейс с протоколом Modbus |
RS-232, RS-485 |
|||||||||||
Тип корпуса, ИП |
щитовой, настенный |
|||||||||||
Защита ПП от воздействия пыли и воды ГОСТ14254 |
IP54 |
IP68 |
IP54 |
|||||||||
Климатическое исполнение ПП |
УХЛ3.1 |
|||||||||||
Температура окр. воздуха для ПП,°С |
-40…+50 |
|||||||||||
Влажность окружающего воздуха ПП, % |
Не более 95 при t 35 оС |
|||||||||||
Атмосферное давление ПП, кПа |
84…106 |
|||||||||||
Климатическое исполнение ИП |
УХЛ4.2 |
|||||||||||
Температура окр. воздуха для ИП,°С |
+5…+50 |
|||||||||||
Влажность окружающего воздуха ИП, % |
Не более 85 при t 35 оС |
|||||||||||
Атмосферное давление ИП, кПа |
84…106 |
|||||||||||
Измеряемая среда |
Низковязкие и средневязкие непищевые жидкости |
Высоковязкие жидкости, в том числе пищевые |
||||||||||
Контактирующие с измеряемой средой материалы |
Сталь 12х18Н10Т |
Сталь 12х18Н10Т красная медь |
Сталь 12х18Н10Т |
Сталь 12х18Н10Т полиуретан или полиэтилен |
Сталь 12х18Н10Т |
|||||||
Средняя наработка на отказ, не менее, ч |
100000 |
|||||||||||
Срок службы, не менее, лет |
10 |
Стандартная комплектация:
измеритель УГЦ-1 в составе:
- первичный преобразователь - 1 шт
- измерительный прибор -1 шт
- штуцер для подключения пневмотрубки при проведении настройки или поверки - 1 шт
- барьер искрозащиты (только ддя УГЦ-1- Ех) - 1 шт
- руководство по эксплуатации - 1 шт
- паспорт - 1 экз.
ВНИМАНИЕ: допускается прилагать по 1 экз. РЭ и 1 штуцер на партию 5 штук, поставляемых в один адрес.
Примеры записи при заказе измерителей:
«УГЦ-1.2.А.05 – измеритель гидростатического давления цифровой колокольного типа для измерения уровня воды в открытом баке глубиной 10,0 м; выход (0…5) мА».
«УГЦ-1.3.Д.42-Ех – измеритель гидростатического давления цифровой для измерения уровня мазута в закрытом резервуаре глубиной 3,5 м; выход (4...20) мА; в комплекте с барьером искрозащиты».
