ДС датчик уровня кондуктометрический одноэлектродные

Применяется для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.

В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.

Применяется для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.

В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.

Принцип действия датчика основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

Одноэлектродные кондуктометрические датчики уровня выпускаются для работы на различные давления и температуру. Датчик ДС.ПВТ предназначен для эксплуатации в насыщенном паре.

Модификации и основные параметры одноэлектродных датчиков

Модификация

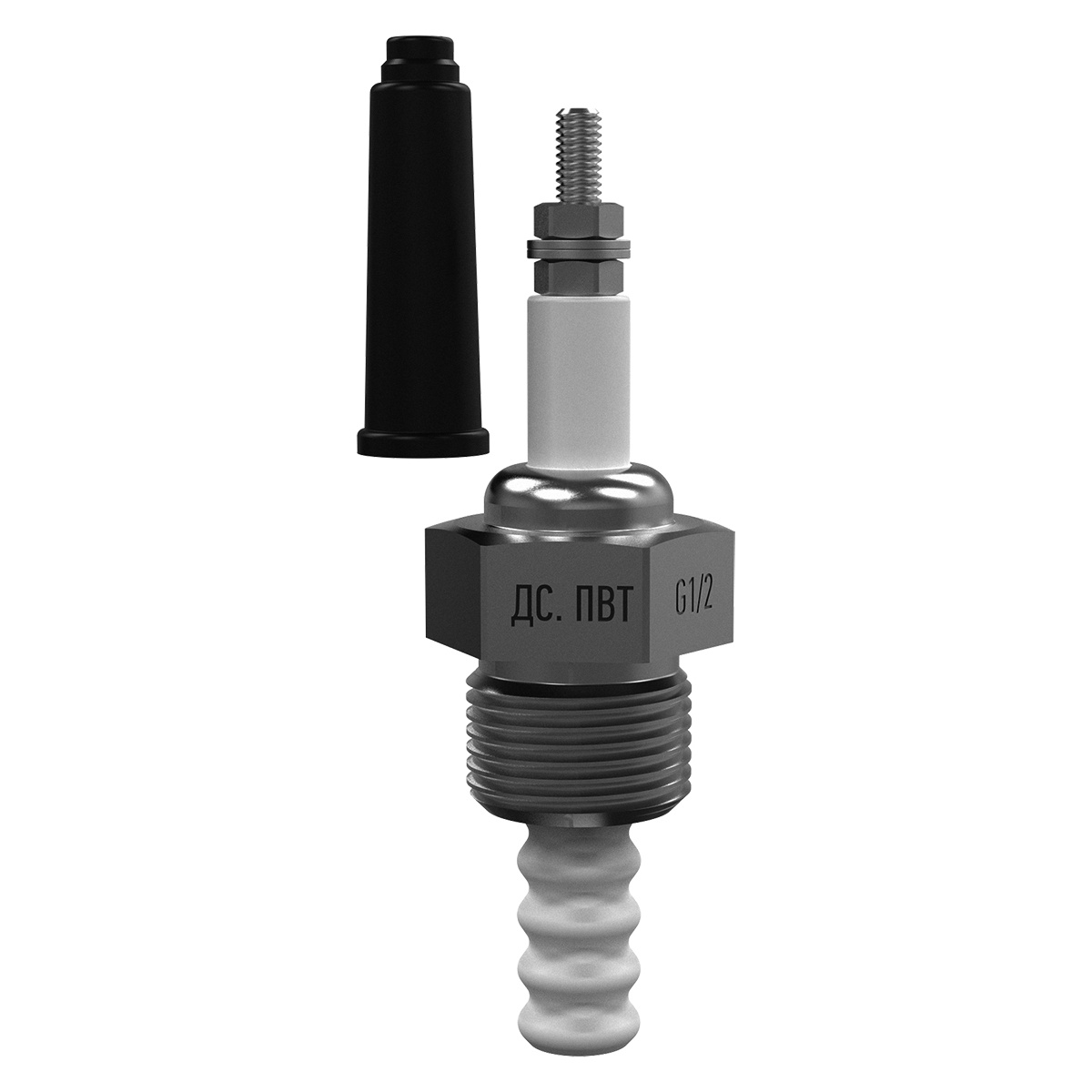

ДС.ПВТ

ДС.2

ДС.П

Рабочее давление

2,5 МПа

0,25 МПа

0,1 МПа

Рабочая температура

240 °С

100 °С





Тип датчиков и модификация

Одноэлектродные датчики

Стержни (электроды)

ДС.ПВТ

ДС.2

ДС.П

Стержень

Стержень 1,95 с адаптером

Габаритный чертеж

Длина стержней, L*



0,5; 1,0; 1,95; 2,5; 3,0; 3,5; 4,0 м

1,95 м

Присоединительные размеры

Резьба М

S, мм

H1, мм

H2, мм

H3, мм

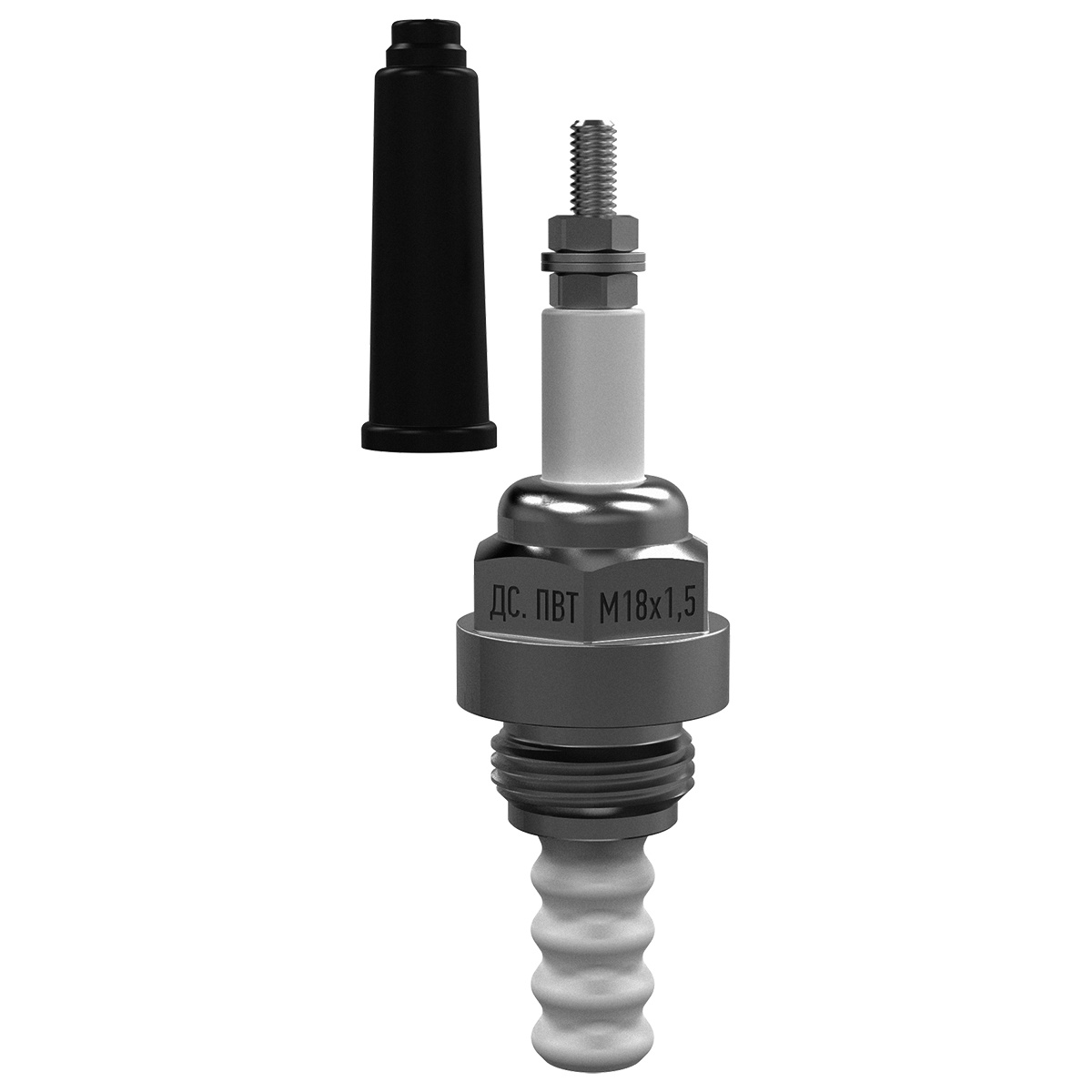

М18х1,5 мм

20

67

10

11

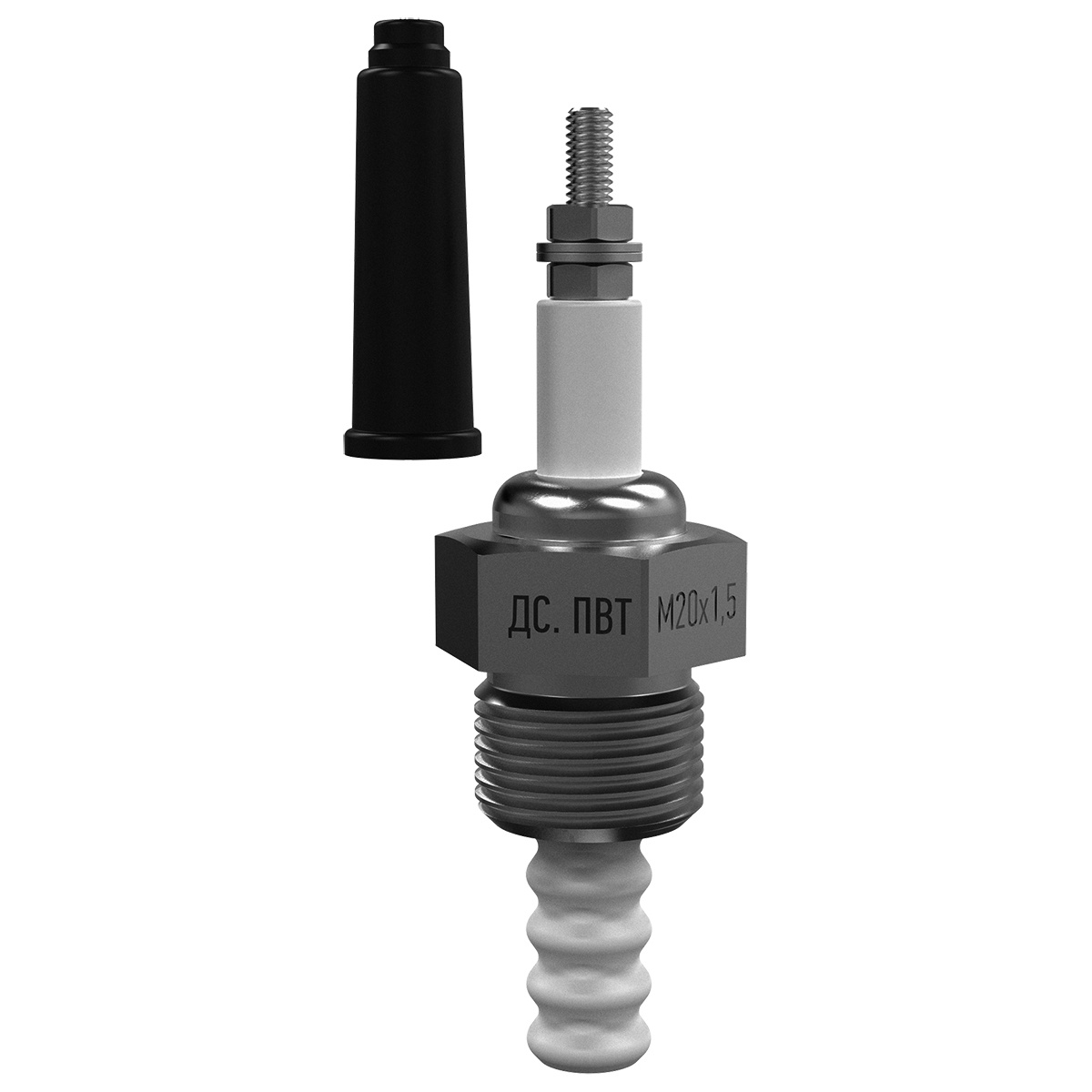

М20х1,5 мм

24

83

13

15

G1/2

24

83

13

15

М27х1,5 мм

S30

М20х1,5 мм

S27

М3х0,5 мм

Материал

Материал изолятора – полифениленсульфид

Материал изолятора – фторопласт

Материал изолятора – пластмасса

Материал стержня – сталь нержавеющая 12Х18Н10Т

Давление измеряемой среды, не более

2,5 МПа

0,25 МПа

0,1 МПа

Максимальная рабочая температура

240 °С

100 °С

Конструктивные преимущества

Особенности конструкции препятствуют скапливанию жидкости на датчике, предотвращая его ложное срабатывание

-

Возможность укорачивать или наращивать длину поставляемых электродов до требуемой – в зависимости от условий применения.

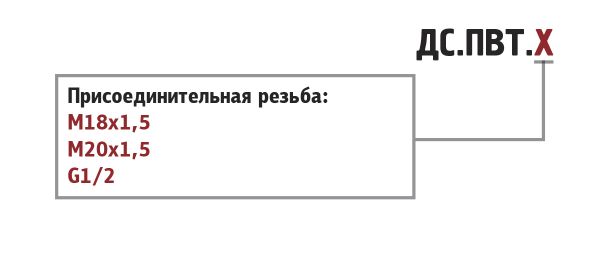

Обозначение при заказе ДС.ПВТ

При заказе одноэлектродного датчика отдельно заказывается сам датчик и стержень к нему.

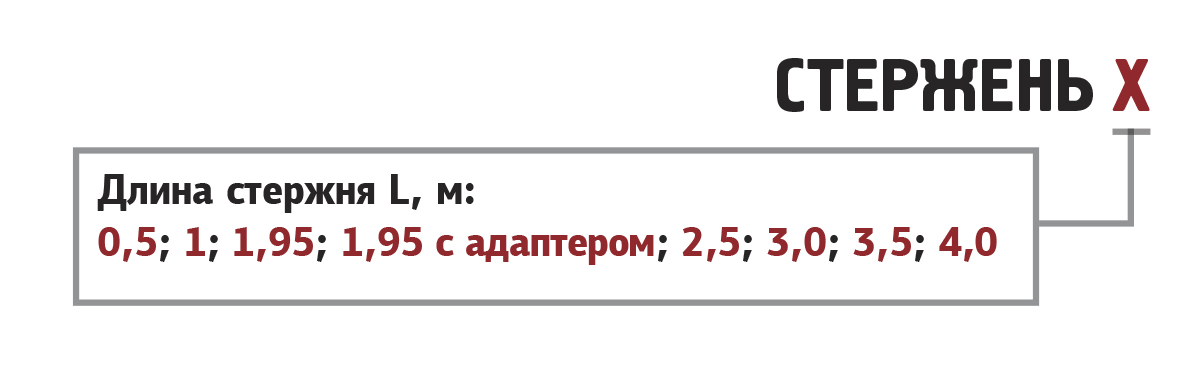

Обозначение при заказе стержня
