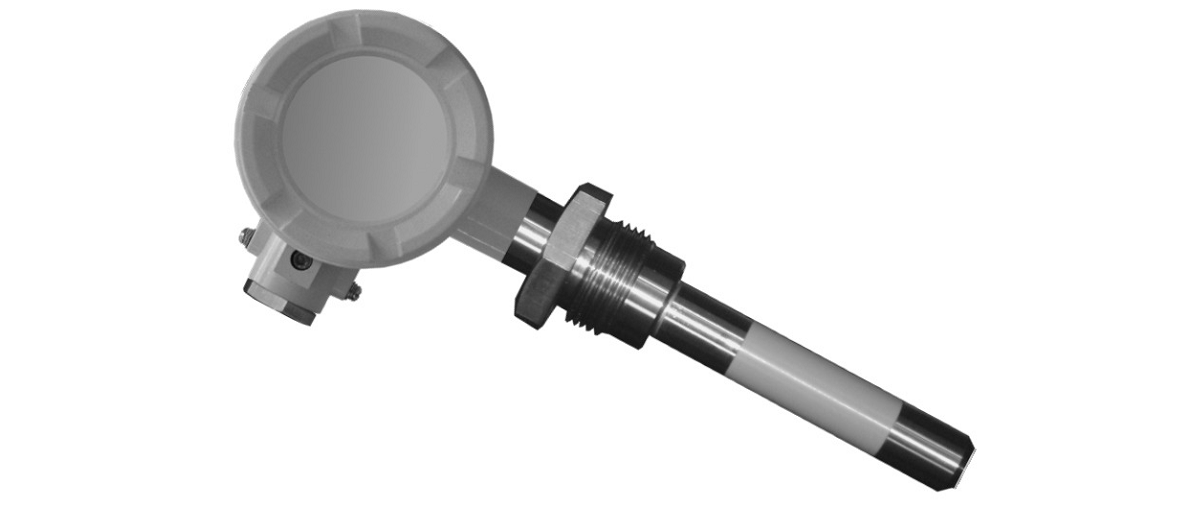

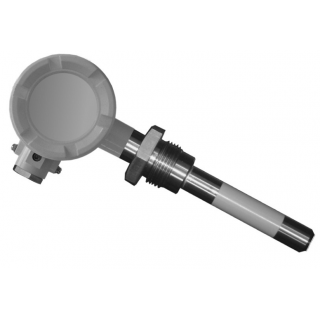

СУЖ-К сигнализатор уровня жидкости кондуктометрический

Предназначен для сигнализации о предельных уровнях жидкости в резервуарах и технологических аппаратах.

Сигнализатор уровня используется для индикации уровня любых типов жидкостей с удельной проводимостью от бесконечности до 25 мкСм/см.

Сигнализатор обеспечивает предотвращение перетока жидких продуктов, фиксацию предельных уровней, снижение ущерба от аварий и повышение безопасности.

По защищённости от проникновения пыли и воды сигнализатор имеет исполнение IP65 по ГОСТ 14254.

Предназначен для сигнализации о предельных уровнях жидкости в резервуарах и технологических аппаратах.

Сигнализатор уровня используется для индикации уровня любых типов жидкостей с удельной проводимостью от бесконечности до 25 мкСм/см.

Сигнализатор обеспечивает предотвращение перетока жидких продуктов, фиксацию предельных уровней, снижение ущерба от аварий и повышение безопасности.

По защищённости от проникновения пыли и воды сигнализатор имеет исполнение IP65 по ГОСТ 14254.







Характеристики Значения

Длина погружаемой части сигнализатора

(20...2500) мм (стандартное значение 100 мм)

Количество точек контроля

1

Напряжение (переменное) на электроде

50 мВ

Регулируемая чувствительность (3 диапазона)

(0,125...125) кОм

Температура рабочей среды

(-30...+200) °С

Давление рабочей среды

не более 1,6 МПа

Дискретный выход

реле с переключающим контактом (1С)

Максимальные параметры активной нагрузки на контакты выходного реле:

- ток

~16 А, =16 А, =2,0 А, =0,3 А

- напряжение

~250 В, =24 В, =50 В, =300 В

- мощность

2500 ВА

Параметры питания реле

24 В

Потребляемая мощность

не более 1,5 ВА

Климатическое исполнение

УХЛ 3.1*

- температура окружающего воздуха

(-40...+70) °С

- относительная влажность окружающего воздуха

не более 95 % при 35 °С

- атмосферное давление

от 84 кПа до 106,7 кПа

Степень защищённости от внешних воздействий по ГОСТ 14254:

- для погружаемой части

IP68

- для измерительной головки

IP65

Материал защитной арматуры

сталь 12Х18Н10Т

Материал измерительной головки

алюминиевый сплав с полимерным покрытием

Материал изолятора

РЕЕК (полиэфироэфирокетон)

Способ крепления

штуцер М20×1,5

Установочное положение сигнализатора на поверхности ёмкости

любое

Вес (при стандартной длине 100 мм)

не более 1 кг

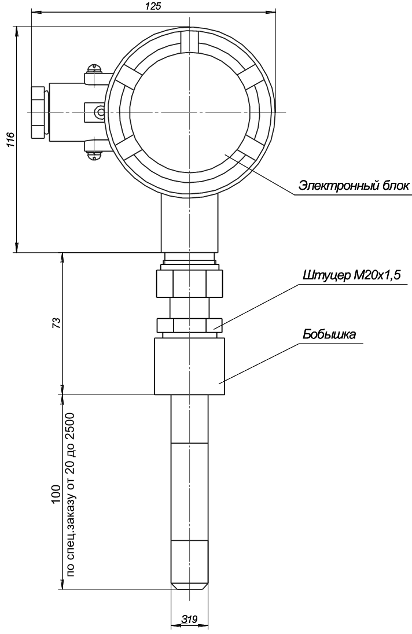

Габаритные, установочные и присоединительные размеры сигнализатора уровня СУЖ-К

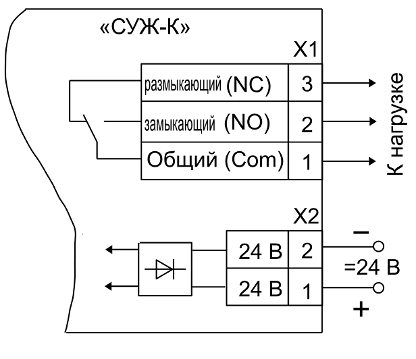

Схема внешних соединений СУЖ-К




Стандартная комплектация:

  1. сигнализатор СУЖ-К 1 шт.
  2. паспорт (ПС) 1 экз.
  3. руководство по эксплуатации (РЭ) 1 экз.

Пример:

СУЖ-К  –  сигнализатор  уровня  жидкости  кондуктометрический  для контроля предельного уровня молока в закрытом резервуаре с избыточным давлением до 0,7 МПа, длина погружаемой части 2 м.
